Инструкция по установке и монтажу пластиковых окон -Тех

Комплектация оконной системы

Прежде чем приступать к монтажу, необходимо разобраться в нюансах и деталях. Для начала стоит узнать все названия частей и материалов. Главная несущая часть – это рама. В варианте пластиковых окон ее производство осуществляется из пластикового профиля, который может быть однокамерный, двухкамерный и т.д. В центре конструкции размещается специальная вставка для обеспечения жесткости. В пластиковых системах эта вставка сделана из пластика, в металлопластиковых применяется металл.

Профильная система собирается из 2-х и более камер

Кроме того, профиль разделяют на классы: премиум, стандарт и эконом. Все профили, изготовление которых происходит на заводе, подчиняются определенным стандартам. Если вы хотите сделать выбор в пользу хороших поворотно-откидных окон, возьмите класс стандарт. По цвету чаще всего встречаются белые окна, однако могут быть использованы и другие цвета: под дерево, коричневые. Изделия из цветного профиля будут дороже белого.

Составные части пластикового окна

Главный элемент оконного блока – рама

Конструкция окна из пластика включает в себя следующие детали:

• рама – главная конструкционная часть;
• если у вас большое окно, чаще всего оно разделяется вертикальной перегородкой, их может быть несколько – все зависит от выбора конструкции;
• часть, которая неподвижна, называется глухой, а та, что открывается – створкой;
• стеклопакеты могут быть с разными свойствами, например, тонированные, энергосберегающие, армированные, с использованием инертного газа. Кроме того, они бывают однослойными, двухслойными, трехслойными или многослойными – выбор велик;
• для того чтобы стёкла надежно держались, их прижимают штапиком, который представляет собой тонкую пластиковую планку. Для герметичности применяется резиновый уплотнитель, чаще всего черного цвета;
• всегда используется фурнитура – это особый набор поворотно-откидных механизмов, которые помогают открывать-закрывать створки и обеспечивать различный функционал;
• кроме того, необходимы уплотнители, чтобы обеспечить герметичность всей конструкции;
• на внутренней части рамы делаются вентилируемые отверстия для дренажа, которые прикрыты колпаками. Влага, образующаяся при перепаде температурного режима на улице и внутри комнаты, попадает через них наружу;
• еще одной частью конструкции является отлив – он монтируется снаружи, и подоконник, устанавливаемый изнутри;
• части, расположенные сбоку от рамы, отделывается откосами.

Можно ли установить окно самому

Существует мнение, что установка окон в доме или квартире – довольно сложная процедура. Нужно сказать, что это не так. Что нужно знать при установке? Для выполнения этих работ не нужны специальные профессиональные инструменты и оборудование, огромный опыт. Процедура включает в себя два основных момента:

• демонтаж старого оконного блока;
• установка нового окна.

Демонтаж старого окна занимает в среднем 1.5 часа

Если говорить о времени, необходимом для выполнения работ, то для первого этапа потребуется примерно полтора часа. Установка окон своими руками займет меньше трех часов. Нужно сказать, что, если всё же вы решили сделать выбор в пользу услуг специалистов, тогда следует потребовать от них определенных гарантий.

Если вы устанавливали поворотно-откидные окна самостоятельно, это лишает вас гарантии. В таком случае необходимо приобретать конструкции непосредственно у производителя, который долгое время работает на рынке, имеет хорошие отзывы от клиентов. Если вы решите купить однокамерные или двухкамерные окна в зимний период, то всегда можете рассчитывать на значительную скидку.

Когда приобретается окно у фирмы, которая осуществляет и монтажные работы, то заказчик имеет гарантию на фурнитуру порядка 5 лет. При самостоятельной установке можно получить гарантию непосредственно у производителя, то есть в месте покупки.

Для того чтобы была сделана установка окон в кирпичном доме, шлакоблочном, газоблочном или квартире, предварительно нужно сделать заказ поворотно-откидной или глухой конструкции у производителя, а для этого необходимы точные замеры.

Основные принципы монтажа

• учет температурных деформаций материалов и деталей (актуально для климата Ярославля);
• надежная фиксация оконной коробки;
• герметичность монтажного шва (места стыка рамы и проема).

Еще можно почитать ГОСТ 30971-2012 «Швы монтажные узлов примыканий оконных блоков к стеновым проемам. Общие технические условия». В нем описаны особенности установки пластиковых окон: этапы, материалы для монтажного шва, решения узлов примыкания оконных блоков к стенам.

Конструкция пластикового окна

Основных элементов три:

• рама;
• стеклопакет;
• фурнитура.

Рама – несущая часть конструкции. Внутри находится прочный профиль – основа, которая может быть пластиковой и металлической (в последнем случае окно называют армированным). Пространство вокруг профиля разделено на секции (камеры). Их может быть две (двухкамерный профиль), 3, 4, максимум 7. Чем больше, тем прочее и теплее ПВХ изделие.

Стеклопакет – состоит из 2-х, 3-х и более стекол. Пространство между 2 стеклами ними называется камерой (минимум их может быть 2). Воздух в камерах не пропускает шум и холод. Камеры могут заполняться инертным газом – он лучше справляется с теплосбережением и шумом.

Стеклопакет удерживается внутри профиля с помощью штапика – гибкой планки из пластика.

Фурнитура – это набор запорных механизмов, ручек и других элементов, необходимых для запирания и отпирания створок.

Подвижная часть оконного блока называется створкой. Она может быть поворотной или поворотно-откидной. В местах примыкания створок уложены уплотнители – резиновые, каучуковые или силиконовые ленты необходимые для герметичного закрывания.

Глухая (неоткрывающаяся) часть может делиться на секции импостами – вертикальными стойками из пластика.

Оконная конструкция стоит на подставочном профиле – подставке из ПВХ, отделяющей нижнюю раму и стеновую часть. Предотвращает образование «мостиков холода». Снижает риск образования конденсата.

Дополнительные элементы

Откосы – декоративные планки по бокам и вверху, закрывающие стену вокруг пластиковой коробки. Бывают из штукатурки или съемных материалов – гипсокартона, пластиковых панелей.

Подоконник – выступ в нижней части окна.

Отлив – «подоконник» со стороны улицы. Защищает монтажный шов от влаги, дождя.

1. Меры безопасности.

Монтажные работы допускается производить только в спецодежде, не стесняющей движения, а также в защитной каске и перчатках. При сверлении материалов, дающих от летающую стружку, следует применять защитные очки. Для защиты органов дыхания от строительной пыли применять респиратор. Приставные лестницы и стремянки должны быть снабжены устройством, предотвращающим возможность сдвига и опрокидывания при работе. Нижние концы приставных лестниц и стремянок должны иметь оковки с острыми наконечниками для установки на грунте, а при использовании лестниц на гладких поверхностях (металле, плитке, бетоне), на них надеваются башмаки из резины или другого не скользящего материала.

2. Безопасность при выполнении работ

Правила безопасности должны соответствовать требованиям ГОСТ 30971-2012.

Установка пластиковых окон должна выполняться профессионалами! Мы настоятельно не рекомендуем выполнять этот процесс лицам, не имеющим достаточного опыта и соответствующих навыков. Помните, что конструкции и их элементы имеют большой вес, а также острые углы и кромки, что может быть причиной серьезных травм и повреждений!

При производстве работ по устройству монтажных швов, а также при хранении изоляционных и других материалов должны соблюдаться требования строительных норм и правил по технике безопасности в строительстве, правил пожарной безопасности при производстве строительно-монтажных работ и стандартов ССБТ (система стандартов безопасности труда). На все технологические операции и производственные процессы должны быть разработаны инструкции по технике безопасности (включая операции, связанные с эксплуатацией электрооборудования и работами на высоте).

3. Применение набора и общие положения

Оконный монтажный шов должен быть выполнен по трехслойной схеме, по принципу «изнутри плотнее, чем снаружи». Такая схема обеспечивает надежную и эффективную работу монтажного шва, в течение всего расчетного срока эксплуатации. Для того чтобы монтажный шов соответствовал указной схеме (см. Рис.№5 и Рис.№6), с внешней стороны шва (со стороны улицы) должны применяются ленты «РОБИБАНД ПСУЛ» и «РОБИБАНД НЛ 120», поскольку оба этих продукта являются паропроницаемыми, а с внутренней стороны монтажного шва (со стороны помещения) устанавливается пароизоляционная лента «РОБИБАНД ВМ 120» и «РОБИБАНД ВМ 100». Пластмассовые клинья применяются в качестве средства временной фиксации, а также в качестве опорных и дистанционных колодок. Анкерные пластины применяются для фиксации оконного блока в оконном проеме. Ленты должны приклеиваться к поверхностям монтажного зазора плотно, без отслоений и без пропусков. От тщательности приклейки лент во многом будет зависеть качество конечного результата.

4. Состав и описание составных частей набора

Изображение элемента	Наименование, кол-во и краткое описание
	Робибанд «ПСУЛ» 50+ 15/8*5- 5 пог.м., Паропроницаемая саморасширяющаяся уплотнительная лента, применяется для герметизации наружного слоя монтажного шва оконной конструкции (см. рис№5)
	Робибанд ВМ В 120 – 5,5 пог.м Робибанд ВМ В 100 – 2 пог.м  Пароизоляционная лента из металлизированной пленки, дублированной нетканым материалом. Лента предназначена для внутренней пароизоляции монтажных швов, с последующим оштукатуриванием откосов или отделкой сухими способами (сендвич-панели, пластиковые откосы и др.).                                   (см. рис №5 и Рис. №6)
	Робибанд НЛ В 120 – 2 пог.м., Гидроизоляционная паропроницаемая лента из синтетического нетканого материала мембранного типа. Лента предназначена для гидроизоляции монтажного шва светопрозрачной конструкции под отливом, а также любых других строительных швов и стыков.(см. Рис. №6)

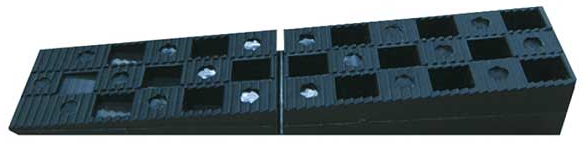

	Клин монтажный 20х170х40 – 10 шт., применяется при монтаже оконного блока в качестве опорной и монтажной колодки
	Анкерная пластина 150 мм – 12 шт. применяется для крепления оконного блока в проем в соответствии с требованиями по расстановке крепежных элементов
	Дюбель-гвоздь 6х40 – 24 шт, применяется для крепления анкерной пластины к оконному проему (2 шт. на 1 пластину см. Рис.№2 и Рис.№3)
	4,2х25 Саморез с прессшайбой, сверло – 9 шт., 4,2х51 Саморез с прессшайбой, сверло – 3шт., применяется для фиксации анкерной пластины к оконному блоку (см. см. Рис.№2 и Рис.№3)

В набор не включен полиуретановый пенный утеплитель (монтажная пена).

Пошаговая инструкция для правильного замера

Когда вы будете делать заказ, у вас потребуют указать следующие размеры: ширину и высоту конструкции, ширину и длину откоса и подоконника.

Перед заказом окна необходимо правильно выполнить замеры конструкции

Прежде чем приступать к измерению, не упустите важный момент – какого вида у вас проём: с четвертью или без. Посмотрите внимательно на проем окна: если наружная часть уже, значит, перед вами проем в четверть. Измерение производится следующим образом: необходимо замерить самую узкую часть, промерить нужно будет в нескольких местах, найти наименьшее значение, прибавить к нему 3 см. Высота указывается так как есть. Если ваш проем ровный, тогда измерения делают так: измерив ширину, отнимается 3 см; измерив высоту, минусуется 5 см. Читайте подробную статью о замере окон.

Перед замерами нужно определить тип окна: с четвертью или без

Чтобы определить размеры подоконника, нужно к ширине проема внутри окна прибавить примерно 10 см. Для отлива делается то же самое, только по наружной части окна. Ширину для подоконника каждый подбирает для себя самостоятельно: лучше, если он будет выступать немного за батарею.

Кроме того, делая заказ, нужно определиться, из каких составных частей будет выполнена ваша конструкция: какие варианты двух-, трех- или одностворчатых окон вам необходимы, как они будут открываться, с какой стороны располагается глухарь. Не забудьте определиться с типом фурнитуры (ручки, замки, механизмы проветривания).

Если вы заказываете несколько конструкций одновременно, то ширина всех проемов может быть разной, однако высота должна быть одинаковой, выбрать необходимо самый маленький размер. Обратите внимание на то, что оконные проемы могут располагаться от пола на разном расстоянии. В квартирах от пола до окна примерно 80 см, тогда как на балконе окна могут быть от пола. Размещение в частном доме может вообще быть любым на усмотрение хозяев.

Особенности замеров для остекления балконов

Для определения ширины стеклянной конструкции, необходимо замерить в длину ту часть балкона, на которую будет производиться установка балконного окна, отминусовать по 7 см с каждой из сторон. Это расстояние потребуется для монтажа углового профиля, к которому прикрепляются конструкции боковых элементов балкона. Высоту рассчитывают как расстояние от опоры до крыши на балконе или на лоджии, при этом нужно вычесть допуск 3 см для зазора.

Схема замеров балкона

Если остекление балконов будет сделано от пола, то замерять высоту нужно, соответственно, от пола до крыши. Боковые элементы измеряют аналогично, только по ширине минусуется 7 см для углового профиля и 3 см для зазора со стеной дома. Читайте подробнее об панорамном остеклении балконов и лоджий.

Замеры

Правила выполнения замеров:

• Замеряется пространство с внутренней и с наружной стороны, по высоте, ширине, диагонали.
• Ширина и длина меряется в нескольких местах, так как стеновые поверхности не идеально ровные. Окончательным берется минимальное значение.
• Если проем снаружи меньше, чем со стороны помещения, значит он «с четвертью». Так называют выступ стены со стороны улицы, удерживающий стеклопакет от выпадения. Название появилось из-за ширины 6,5 см, равной ¼ кирпича. Для таких домов действуют другие правила замеров.

А. Замеры для домов с четвертью

Вычисляем внутреннюю ширину проема:

• меряем расстояние между видимыми стенами снаружи (А);
• с помощью щупа или отвертки с длинным стержнем делаем несколько замеров четвертей по бокам (В1 и В2);
• ширина (С) равна сумме двух предыдущих параметров: В1+А+ В2.

Определяем высоту:

• меряем расстояние (Н) от точки соприкосновения отлива с профилем до выступа стены вверху;
• используем щуп или отвертку, делаем несколько замеров верхней четверти (В3);
• высота проема равна сумме этих двух величин: У=Н+В3.

Исходя из полученных результатов узнаем ширину оконного блока:

• при глубине четверти меньше 40 мм: из внутренней ширины проема (С) вычитаем 20 мм слева и 20 мм справа (20 мм – зазор для монтажного шва);
• если глубина больше 40 мм: к расстоянию между видимыми стенами снаружи (А) прибавляем 25 мм слева и 25 мм справа (25 – рекомендуемая ширина для заведения блока за четверть).

Точно так же узнаем высоту оконного блока:

• если четверть (В3) меньше 40 мм, то высота изделия равна: высота проема (У) – 20 мм сверху и 20 мм снизу (20 мм – средний зазор);
• если больше 40 мм, то: расстояние между отливом и выступом (Н) + 25 (25 мм – рекомендуемая величина для заведения блока за выступ).

Б. Замеры для домов без четверти

Измерения проводим с наружной стороны. Учитываем слой штукатурки: его толщину узнаем с помощью узкой отвертки-щупа.

Получаем ширину коробки: расстояние между стенами снаружи (А) – по 20 мм по бокам (20 мм – зазор для монтажного шва)

Получаем высоту: расстояние между точкой примыкания отлива к профилю и верхней границей проема (Н) – 25 мм

Устанавливаем размеры отлива и подоконника и накладок на откосы

• Длина отлива равна расстоянию между откосами снаружи плюс 100 мм.
• Глубина отлива равна глубине откоса снаружи плюс 50 мм.
• Длина подоконника равна расстоянию между откосами внутри плюс 200 мм.
• Глубина подоконника – это сумма глубины откоса и выступа подоконника (от 1-5 см, но накрывать радиатор он должен не больше, чем на треть).
• Высота боковой панели – это высота откоса + 50 мм (требуется 2 таких накладки).
• Глубина боковой панели в помещении совпадает с шириной подоконника, если он отступает от внутренней грани не более, чем на 5 см.
• Длина панели сверху – это длина верхнего откоса + 100 мм (требуется одна накладка);
• Глубина панели сверху – это глубина верхнего откоса.

Демонтаж старых окон

Защитите от грязи мебель и поверхности.

Приготовьте:

• молоток;
• ножовку;
• гвоздодер;
• разводной ключ;
• лом;
• шуруповерт;
• шпатель;
• отвертки;
• болгарку.

Демонтаж деревянной рамы (без сохранения изделия):

• снимите створки;
• выньте подоконник (используйте ножовку или болгарку);
• вырежьте рамные стойки;
• выкрутите или выньте гвоздодером крепеж, извлеките оконную коробку.

Демонтаж ПВХ системы:

• снимите створки;
• у глухих частей выньте штапики и извлеките стекла;
• снимите подоконник: для изъятия бетонной плиты используйте молоток и болгарку, для дерева, мрамора, пластика – стамеску и молоток. Работайте осторожно, не повредите нижний край;
• снимите отливы;
• выньте рамную конструкцию: удобнее использовать фрезу, но можно работать ножовкой или лобзиком;
• удалите откосы (из гипсокартона, пластика), если они зацементированы, этот этап пропустите;
• удалите утеплитель;
• очистите остатки смесей, других материалов шпателем и/или щеткой.

Подготовка поверхностей

Вся работа заключается в выравнивании и грунтовании стеновых поверхностей.

Выравнивание

Проем должен быть максимально «прямоугольным», без выбоин и выступов. ГОСТ 30971-2012 рекомендует не превышать отклонений по вертикали и горизонтали больше, чем 4 мм на 1 метр. А неровности не должны быть глубже (выше) 1 см.

Подготовка

Стеновую часть очищают от остатков клея и цемента, заделывают вмятины, выбоины и другие дефекты.

Поверхности грунтуют праймерами. На последнем этапе рекомендуем наложить грунтовку с гидроизоляционным эффектом. Это предотвратит попадание воды в монтажный шов.

Подготовки требуют внутренняя и боковые стороны четверти. Неровности заделываются цементным раствором или специальными смесями типа Ремсостав Крепс. Готовые составы прочные, затвердевают за несколько минут.

Монтаж

Существует две технологии монтажа:

• с предварительным изъятием стеклопакета;
• без изъятия стеклопакета.

Монтаж с извлечением стеклопакета (с помощью анкеров или нагелей)

Технологию установки пластиковых окон с извлечением стеклопакета выбирают, когда проводится монтаж габаритных окон площадью от 4 кв. м.

Суть технологии в том, что рама просверливается насквозь, и к стене прикрепляется ее внутренний несущий профиль. В качестве крепежей используются анкеры и нагели.

1. Подберите крепеж.

Крепежные элементы подбирают с учетом стенового материала, их прочности:

Название крепежного элементаКогда использовать

2. Снимите створки и выньте стеклопакет.

Для снятия створок и удаления стеклопакета используйте обычные плоскогубцы:

• снимите декоративные заглушки с навеса;
• откройте створку;
• выдавите шток (металлический стержень внутри петли) сверху и снизу;
• промаркируйте штапики, чтобы не перепутать при возвращении на место;
• снимите вертикальные штапики (используйте «сапожный нож»);
• снимите горизонтальные штапики (аккуратно выщелкивайте из пазов);
• достаньте из рамы стеклопакет.

Если дом с четвертью, перед началом монтажа приклейте по периметру профиля ленту ПСУЛ — паропроницаемую уплотнительную ленту для самовентиляции пластика.

3. Зафиксируйте раму, выровняйте ее положение по горизонтали/вертикали.

Используйте монтажные клинья и колодки. На них будет опираться конструкция в процессе установки. С помощью опорных колодок из пластмассы или дерева могут быть скомпенсированы уклоны, если имеются. Приемлемые отклонения стенового проема от вертикали/горизонтали – не больше 4 мм на 1 метр, отклонения рамы – не больше 1,5 на 1 метр.

4. Прикрепите оконный блок:

• на внутренней поверхности рамы отметьте места установки крепежей;

• выполните разметку и на поверхностях, к которым будет крепиться коробка;
• выберите сверло для электродрели по диаметру анкерного болта;
• сделайте отверстия в профиле согласно разметке;
• возьмите перфоратор или бур, сделайте отверстия в стенах. Установите перфоратор в режим работы «без удара», если это не бетонная поверхность.

Рекомендуемые расстояния между соседними анкерами – 60-70 см.

В бетонную стену анкер вводим на глубину от 40 мм, в каменную (из природного камня) – от 50 мм, из легких бетонов – от 60 мм.

Начинайте крепить с нижней части конструкции. Вставьте анкер, но не затягивайте его, а сначала проверьте положение изделия по вертикали/горизонтали. Аналогичные действия выполните в серединной и верхней части рамы. Убедившись в ровном положении коробки, затяните анкеры до упора. Если в процессе появилось отклонение, достаньте крепежи и выровняйте оконную коробку снова.

Поставьте заглушки местах креплений, если крепежи «ушли в раму». Удалите монтажные клинья, если использовали их. Соберите блок в обратном порядке: вставьте стеклопакет, установите штапики, постучите резиновым молотком (киянкой), чтобы штапики плотно прижались к стеклу. Учтите, что черная резина может оставлять следы на белом пластике.

5. Уложите монтажный шов.

Монтажный шов имеет три слоя:

1. наружный паропроницаемый – лента ПСУЛ;
2. центральный – монтажная пена с теплоизолирующим эффектом;
3. внутренний пароизоляционный – лента или мастика.

Такое строение не позволяет влаге и парам проникать из комнаты в шов и не пропускает холод и влагу с улицы в комнату. Шов вентилируется со стороны улицы: вся накопившаяся в нем влага уходит наружу, а не внутрь помещения.

Наклейте ленту ПСУЛ перед установкой рамы. Не допускайте заломов. На ленту нельзя наносить штукатурку и другие составы.

Нанесите пену:

• выбирайте пену с учетом температуры на улице: смотрите инструкцию по применению на аэрозоли;
• перед нанесением материала увлажните поверхности или пройдитесь грунтовкой (правило не действует, если на улице минус);
• наносите пену сплошной линией, не оставляйте пустот, разрывов;
• излишки пены с наружной стороны не срезайте;
• излишки внутри срежьте, если предусмотрена укладка пароизоляции;
• если зазор между рамой и стенами очень большой, пену наносите послойно, всякий раз дожидаясь полимеризации предыдущего слоя.

Со стороны помещения наклейте пароизоляционную ленту поверх получившегося шва, не забывая сделать нахлест в углах.

6. Вмонтируйте отлив.

Это нужно сделать сразу, чтобы исключить попадание дождевой воды, грязи в монтажное пространство:

• наклейте паропроницаемую диффузную ленту на нижний шов со стороны улицы;
• проложите уплотнительную ленту поверх подстановочного профиля со стороны улицы;
• отлив прикрепите шурупами к подстановочному профилю;
• для заделки стыков, герметизации воспользуйтесь силиконом или мастикой.

7. Установите подоконник.

К работе приступают после полимеризации шва. Вырежьте из листа ПВХ подоконник нужного размера (используйте лобзик или болгарку). Оптимальные размеры: фронтальный выступ – минимум 1-5 см, но не более 1/3 выхода радиатора, боковые выступы – 3-7 см.

Свободное пространство под подоконником заделайте пеной. Чтобы он не поднялся в процессе распирания полиуретана, на поверхность поставьте груз.

На последнем этапе установки для устранения щелей между сопряженными поверхностями используют силиконовый герметик.

Монтаж рамы без извлечения стеклопакета (на анкерные пластины)

Блок крепят на анкерные пластины. Одна часть пластины фиксируется на профиле, вторая – в стене. Угол сгиба анкерной пластины можно выбрать с учетом размера шва. Крепление к стене осуществляют минимум в двух точках, используют дюбели со стопорными шурупами.

Преимущества применения анкерных пластин:

• не нарушается целостность рамы: профиль не нужно сверлить;
• есть специальные поворотные пластины для крепления окон сложных конфигураций (изгибающихся, треугольных, многоугольных);
• оптимальный тип крепежа для домов типа П-44 старой постройки, когда самим владельцам не известно, из чего состоят стены, есть ли внутри пустоты, имеются ли другие трудности, препятствующие установке на анкерные дюбели.

Метод не подходит для установки оконных полотен площадью более 4 кв.м. Пластина может не выдержать веса конструкции.

Правила крепления пластин:

• пластины по периметру располагают не ближе 1 м;
• отступ от угла не больше 25 см;
• в первую очередь ровно посередине рамы крепится центральная пластина;
• используйте саморезы с буром (с маркировкой «по металлу»);
• нужен зазор между профилем и стеной в пределах 2-3,5 см. Если меньше, сформируйте в откосах углубления под пластины.

Порядок действий:

• вставьте раму, выровняйте положение с помощью клиньев, колодок, строительного уровня;
• закрепите пластины в проеме: для работ по кирпичному, бетонному основанию берут дюбели размером 6х40, деревянные поверхности хорошо удерживают ПВХ конструкции на саморезах 4,2х45;
• крепление пластин выполняйте последовательно: начните с нижнего левого угла, затем перейдите к правому. Далее приступайте к серединным и верхним крепежам.

Завершающий этап

Конечным этапом выполняют установку элементов, улучающих эстетику и функциональность. Сюда входят:

• декоративные откосы: они могут быть из сэндвич-панелей в цвет профиля или в виде слоя гипсовой штукатурки (можно будет покрасить);
• детский замок;
• москитная сетка;
• нащельник – декоративный элемент для маскировки шва;
• клапан притяжной вентиляции: для непрерывного естественного вентилирования помещения.

Установка пластиковых откосов

Пластиковые откосы устанавливаются в один день с окном для панельных и блочных домов и на второй день для сталинских домов.

В качестве откосов используется или бельгийская сэндвич-панель (на изображении) или немецкие пластиковые откосы VEKA со съемными наличниками.

Отличия между различными пластиковыми откосами не существенны, однако следует их знать.

Бельгийская сэндвич-панель может быть установлена в рассвет (не под прямым углом к окну), что визуально увеличивает оконный проем. Выбор пластиковых откосов VEKA оправдан для более аккуратной поклейки обоев при уже установленных откосах. Благодаря съемному наличнику, края обоев будут аккуратно спрятаны под ним.

Совет: если у Вас в квартире ремонт, то наличники на откосы из бельгийской сэндвич-панели лучше установить после поклейки обоев самостоятельно — так получится аккуратнее и симпатичнее).

Монтаж отлива

С внешней стороны устанавливается отлив, обеспечивающий отведение дождевой воды, стекающей по окну от стены. Установка пластиковых окон по ГОСТу требует и правильного монтажа отлива. Материалом отлива тоже служит ПВХ, но могут использоваться и алюминий, оцинковка, сталь с полимерным покрытием.

В любом случае  отлив должен выступать за плоскость стены на 3 – 5 см, а то и более, в зависимости от ветровой нагрузки. Также необходимо обеспечить наклон плоскости отлива вниз от горизонтали на 5 – 80. Крепится отлив к специальному профилю на нижней стороне окна, что обеспечивает защиту от проникновения влаги под раму. С обеих сторон отлив должен заходить под откосы, которые монтируются после установки отлива с внешней и подоконника с внутренней стороны.

Монтаж подоконника

Одним из основных элементов является подоконник. Как правило, он тоже сделан из поливинилхлорида и по цвету не отличается от оконной рамы. Ширина его определяется в зависимости от толщины стены.

Подоконник заходит под раму не более чем на два сантиметра. Проем под ним запенивается или заделывается раствором, в зависимости от высоты подоконника над стеной. С внутренней стороны он закреплен к оконной раме или подставке под нее, с внешней — свободно лежит на герметизирующем слое. Если используется пенополиуретановый герметик, то он заделывается пароизоляционной лентой или СтизВ, как и трехслойный шов. По сторонам подоконник должен заходить под откос не менее чем на 2 см.

Ширина подоконника может быть любой, но свес за внутреннюю плоскость стены не должен превышать 6 см. Это позволит конвекционным потокам от радиатора свободно обтекать его и защищать окно от запотевания. Наклон плоскости подоконника  от горизонтали в сторону пола должен находиться в пределах 5 – 60. Это позволит установить на нем кашпо или вазу с цветами, не рискуя, что они свалятся и предотвратит скопление пыли или капель воды, если, например, забыли закрыть форточку.

Установка аксессуаров на окна

На заключительном этапе в оконную раму устанавливают стеклопакет и вешают створки. Производится монтаж дополнительных аксессуаров, крепление дополнительных элементов фурнитуры и комплектующих, таких как: ступенчатый проветриватель, фиксатор, москитная сетка, жалюзи и пр..

Окно готово. По выполнении всех работ подписывается акт приемки-сдачи работ. В нем, при необходимости, заказчик указывает свои замечания по произведенным работам, если таковые имеются.

Почти сразу после выполнения всех работ окно ПВХ можно использовать. Исключение составляют окна с большими открывающимися створками, которые не рекомендуется открывать в течении 24 часов после установки окна ПВХ.

Пластиковое окно по функциональности на много лучше старых деревянных окон. Если следовать простым инструкциям по его уходу и эксплуатации, оно прослужит Вам вечно.

Не забудьте снять защитную пленку с внешней стороны ПВХ окна!

Согласно ГОСТ 30674 «Блоки оконные из ПВХ профилей»:
Удаление защитной пленки с лицевых поверхностей профилей следует производить после монтажа изделий и отделки монтажного проема, учитывая при этом, что продолжительность воздействия солнечных лучей на защитную пленку не должна превышать десяти дней.

Если в помещении, где были установлены окна, еще ведутся ремонтные работы, защитная пленка может оставаться на изделии до их окончания. Однако с внешней стороны пленка не должна находиться под воздействием солнечных лучей более 10 дней.

Клейкая основа защитной пленки теряет свои свойства при тепловом и УФ воздействии и может испортить эстетический вид пластикового профиля.

Далее приводятся комментарии специалиста, участвовавшего в разработке ГОСТ по монтажу окон — Спиридонова А.

ГОСТ 30971-2002. Швы монтажные узлов примыканий оконных блоков к стеновым проемам.

PDF, 1.26 МБ

Установка пластикового окна

Перед тем
как приступать к монтажу оконного блока, нужно разобраться с методами крепления
оконного блока и назначением материалов, применяемых при монтаже.

Виды крепления окна к оконному проёму

Существует два способа крепления оконной рамы. Это крепление с помощью анкерных болтов и крепление на специальные металлические пластинки.

Виды крепления окна к оконному проёму.

Чтобы
закрепить оконную раму с помощью анкерных болтов, в ней сверлят сквозные
отверстия и через них производят крепление анкерами.

Таким
способом крепления пользуются большинство монтажников, так как данный способ
довольно простой и не требует дополнительных затрат в виде специальных
пластинок. Но здесь есть один существенный недостаток. Оконная рама сверлится
насквозь и, следовательно, ухудшается теплоизоляция оконного профиля, так как
камеры внутри профиля теряют герметичность и становятся связанными между собой
с помощью просверленных отверстий. Также страдает элементарная эстетичность.
Когда окно открыто, то видно шляпки шурупов, торчащих их оконного профиля.

Более правильный способ крепления оконной рамы — это крепление с помощью специальных металлических пластинок.

• В этом случае снимаются напряжения с рамы при температурных деформациях.
• Камеры внутри профиля не теряют своей герметичности.
• Применение пластин в нижней части оконного блока наиболее приемлемо с точки зрения гидроизоляции, поскольку отсутствуют отверстия в профиле, в которые может затекать вода.

Крепежные пластинки.

На металлических крепежных пластинах имеются специальные выступы. Этими выступами пластинка цепляется за пластиковый профиль. Чтобы установить пластинку нужно её положить выступами на пластиковый профиль и провернуть пластинку на 90 градусов. После останется только зафиксировать ее саморезом.

Установка крепежной пластинки.
Установка крепежной пластинки.
Установка крепежной пластинки.
Установка крепежной пластинки.
Установленные крепежные пластинки.

В нижней части оконного блока не получится закрепить пластину за специальные выступы в раме окна, так как там находиться установочный профиль. Поэтому здесь можно просверлить раму окна насквозь и установить анкера или закрепить крепёжную пластинку за установочный профиль с помощью саморезов.

Места крепления пластикового окна.

Окно крепится по периметру через определенные расстояния, которые определяются жесткостью рамы, а также статическими характеристиками крепежных элементов. Максимальное расстояние между точками крепления не должно быть больше 80см для алюминиевых и деревянных окон. Для пластикового окна такое расстояние не должно быть более 70см.

Расстояние от края окна до места крепления должно быть примерно 15см. С двух сторон от импоста также должны быть крепления на расстоянии 15см. Импосты — это специальные перемычки на окне, которые делят окно на разные створки.

Места крепления оконного блока.

Использование клиньев при монтаже окна

Установка оконной рамы производиться на небольшие подставки- деревянные или пластиковые клинья. Пластиковые клинья можно приобрести в строительном магазине или специализированном магазине по продаже пластиковых окон.

Окно установленное на клинья.

С помощью
клиньев и строительного уровня окно выравнивается в горизонтальной и
вертикальной плоскостях. Клинья устанавливаются непосредственно под
подставочный профиль оконного блока.

Подставочный профиль — это такой специальный пластиковый профиль, который закрепляется с нижней стороны рамы окна. Данный профиль придает окну дополнительную жесткость, служит опорой для оконного блока и местом для крепления отлива со стороны улицы.

Схема монтажа окна.

Между подставочным профилем и рамой оконного блока должен быть обязательно поролоновый утеплитель. Если он отсутствует, то следует снять подставочный профиль с рамы окна, положить утеплитель и заново закрепить на место подставочный профиль. В качестве утеплителя можно использовать ленту ПСУЛ.

Специальные защитные ленты

Перед тем
как устанавливать окно в оконный проем, необходимо наклеить на него специальные
ленты. Их три вида. Это лента ПСУЛ, пароизоляционная внутренняя лента и
гидроизоляционная лента.

У каждой
ленты свое назначение и стоят они не совсем дешево. Их в основном продают в
небольших рулонах.

Также в продаже имеются ленты разной ширины. Пароизоляционную и гидроизоляционную ленты лучше выбирать шириной не менее 10-12см. Если зазор между монтируемым окном и стеной оконного проема будет значительный, то есть более 20мм, то может получиться, что просто не хватит ширины ленты, чтобы наклеить ее одновременно на окно и на стену оконного проема.

Лента ПСУЛ

Ширина ленты
ПСУЛ может быть в пределах от 10 до 20мм. Данная лента в сжатом состоянии
толщиной примерно 5-8мм. Если её размотать с рулона, то она начнет расширяться
и может достичь толщины в 40мм примерно за 30 минут. Скорость расширения ленты
зависит от температуры окружающей среды. В жаркое время года она быстрее
расширяется.

Данная лента предназначена для защиты монтажного шва оконных блоков от влаги и ультрафиолетовых лучей. Она способствует выведению влаги из монтажного шва и служит дополнительной звуко и теплоизоляцией.  Эта лента после расширения заполняет собой зазор между окном и четвертями оконного проема. После установки окна не следует шпаклевать места, где установлена данная лента. Если её зашпаклевать, то она перестанет выполнять свою функцию по выведению паров воды из монтажного шва.

Эта лента
наклеивается на наружную сторону оконного блока по бокам и вверху.

Данная лента
имеет, с одной стороны, клейкий слой, которым она легко приклеивается на
пластиковый профиль.

Думаю, вы не раз видели, как желтеет и разрушается монтажная пена на открытом воздухе. Это следствие воздействия влаги из воздуха и ультрафиолетовых лучей. Поэтому, чтобы защитить монтажную пену от воздействия негативных факторов и применяют ленту ПСУЛ.

Лента ПСУЛ.

Пароизоляционная внутренняя лента.

Данная лента
предназначена для защиты монтажной строительной пены от воздействия влаги и
ультрафиолетовых лучей. Она также как и лента ПСУЛ способствует выведению влаги
из монтажного шва. Такая влага может образовываться в монтажном шве в холодное
время года из-за разности температур внутри помещения и на улице.

Эта лента имеет два клейких слоя. Причем они расположены
на противоположных сторонах ленты и с двух её сторон. Один слой шириной
поменьше, второй шириной побольше. Тот слой, который поменьше следует клеить на
оконный блок, а тот, что побольше клеится на стену оконного проема.

Такую ленту наклеивают на внутреннею сторону оконного блока с боков и сверху.

Пароизоляционная внутренняя лента.

Гидроизоляционная лента

На данную ленту нанесен клеевой бутиловый слой. Назначение у неё тоже самое, что и у других лент. Она защищает монтажный шов от проникновения влаги и ультрафиолетовых лучей. Но данная лента имеет один клейкий слой с одной стороны.

Гидроизоляционная лента.

Данную ленту наклеивают снизу оконного блока внутри и снаружи помещения.

Этапы монтажа пластикового окна

1. Устанавливаем специальные крепежные пластинки по периметру оконного блока.

2. Наклеиваем пароизоляционную ленту.

Это лента с двумя клеящимися слоями с разных сторон.  Она наклеивается на оконный блок со стороны помещения (внутренняя сторона). Ленту следует клеить с торцов окна по бокам и сверху.  Не следует клеить ленту на лицевую сторону окна!

Клеим пароизоляционную ленту с торцов оконного блока.
Клеим пароизоляционную ленту с торцов оконного блока.
Схема наклейки пароизоляционной ленты.

3. Наклеиваем ленту ПСУЛ.

Данную ленту следует
наклеивать только после пароизоляционной ленты. Это связано с тем, что лента
ПСУЛ довольно быстро расширяется и у вас будет немного времени до полного расширения
ленты, чтобы наклеить ПСУЛ и установить оконной блок.

Если лента ПСУЛ полностью
расшириться до установки оконного блока, то это создаст некоторые трудности при
монтаже. В этом случае окно придется сильно прижимать к четвертям оконного
проема, чтобы уменьшить зазор между окном и стеной, а расширенная лента ПСУЛ
будет этому мешать.

Ленту следует клеить на лицевую наружную сторону окна (со стороны улицы) по бокам и сверху. Внизу окна её не нужно наклеивать.

Клеим ленту ПСУЛ.

4. Устанавливаем раму окна в оконный проем.

Установку производим на
пластиковые или деревянные клинья. С помощью строительного уровня выравниваем
окно в вертикальной и горизонтальной плоскостях.

Закрепляем окно в оконном проеме.
Если крепление окна выполняется с помощью специальных пластинок, то каждую
пластику желательно крепить в двух местах.

Фиксируем крепежные пластинки.

При креплении окна нужно обращать внимание на зазор между лицевой уличной стороной окна и четвертями оконного проема. Лента ПСУЛ при расширении может отодвинуть окно и увеличить данный зазор.

Рекомендуем прочитать: Как легко и просто сделать откосы на окнах.

5. Наклеиваем гидроизоляционную ленту внизу окна со стороны улицы. Это лента с одним клеящим слоем на одной стороне.

Клеим гидроизоляционную ленту.

6. Производим герметизацию монтажных швов по всему периметру окна путем их заполнения монтажной пеной.

Наносим монтажную пену.

7. Свободные края пароизоляционной ленты приклеиваем к стенам оконного проема и тем самым закрываем еще не застывшую пену.

Приклеиваем края пароизоляционной ленты к стене оконного проема.

8. Клеим гидроизоляционную ленту внизу окна со стороны помещения. Один край ленты приклеиваем на установочный профиль, а другой к стене оконного проема.

Клеим гидроизоляционную ленту.

9. Устанавливаем отлив со стороны улицы. Для этого нужно предварительно его замерить и сделать в нем необходимые вырезы.

Выполняем вырезы в отливе.

Чтобы во время дождя отлив не издавал сильный звук, под него необходимо сделать подушку из строительной пены. Для этого наносим пену на оконный проем со стороны улицы. Также, чтобы защитить пену от влаги и ультрафиолета, необходимо наклеить ленту ПСУЛ непосредственно на сам отлив или на оконный проем.

Наносим пену в место установки отлива.

Отлив следует крепить саморезами к установочному профилю оконного блока.

Фиксируем отлив саморезами.

Отлив должен выступать на несколько сантиметров за габариты оконного проема.

Установленный отлив.

Теперь можно поставить на место стеклопакет, зафиксировать его штапиками и навесить створку. Штапики легко садятся на свое место с помощью небольших ударов резиновым молотком. Если такой инструмент отсутствует, то можно использовать обычный молоток, только нужно металлический боёк молотка взять в руку, а ручку прислонить к стеклу и таким образом ударить ручкой по штапику. Деревянная ручка молотка должна в этот момент скользить по стеклу.

Рекомендуем прочитать: Как укладывать ламинат одному.

Перед установкой стеклопакета не забудьте установить пластиковые подкладки по него.

10. Устанавливаем подоконник.

Для этого необходимо разметить и обрезать подоконник под профиль оконного проема.

Обрезанный подоконник.

Теперь следует установить под подоконник подкладки, таким образом, чтобы подоконник находился в горизонтальном положении. Для выставления подкладок удобно воспользоваться обрезками от подоконника. Проверяем горизонтальность с помощью строительного уровня.

Устанавливаем подкладки.
Устанавливаем подкладки.

Такие
подкладки следует установить через каждые 40см.

Чтобы защитить лицевую сторону окна от монтажной пены, следует на неё наклеить малярный скотч.

Клеим малярный скотч.

Устанавливаем подоконник на свое место. Он должен установиться достаточно плотно. Если между подоконником и низом окна образовалась щель, то в этом месте стоит заново переустановить подкладки. Проверяем правильность установки подоконника по уровню.

Проверяем правильность установки подоконника.

После такой проверки снимаем подоконник и наносим монтажную пену непосредственно в месте около оконного блока. Если подоконник шириной более 400мм, то в этом случае нужно нанести дополнительный слой пены в месте, где будет его середина. Ненужно заполнять пеной все пространство под подоконником. Там должно оставаться свободное место для расширения монтажной пены.

Наносим монтажную пену.

Теперь
устанавливаем подоконник на место и подкладываем пластиковые клинья или
деревянные брусочки ближе к краю подоконника. Подкладки не должны выглядывать
за оконный проем. Обязательно проверяем правильность подбора подкладок с
помощью строительного уровня.

Перед установкой подоконника не забудьте одеть на него боковые декоративные накладки.

Устанавливаем подкладки ближе к краю подоконника.

Когда все подкладки будут установлены, обязательно сверху подоконника нужно положить какой-либо груз. Для этих целей можно воспользоваться мешком строительной смеси или пятилитровыми бутылками, наполненными водой.

Прижимаем подоконник грузом.

Заполняем щель под подоконником монтажной пеной.

Наносим пену под подоконник.

Установка подоконника окончена.

Общие требования к монтажу по ГОСТ

ГОСТ 30971-2002 «Швы монтажные узлов примыканий оконных блоков к стеновым проемам. Общие технические условия» введен в действие распоряжением Госстроя РФ с 01.03.2003.

В связи с необходимостью корректировки проектной документации для проектных и строительных организаций переходный период для освоения ГОСТа установлен до 01.07.2003. К российским нормам присоединились республики Азербайджан, Казахстан, Киргизия, Молдова и Узбекистан.

Что нового? Новые нормы приносят значительную формализацию монтажа окон и требуют многочисленных документов. Среди них надо отметить необходимость наличия у каждой монтажной фирмы «Инструкции по монтажу окон», утвержденной в местных органах власти, необходимость разрабатывать монтажные узлы окон для каждого строящегося объекта и согласование узлов с заказчиком, рекомендуется проводить анализ тепловых полей, а также предусмотрено оформление актов сдачи-приемки оконных проемов перед монтажом, акты проведения скрытых работ и акты сдачи-приемки выполненной установки окон.

Особый интерес в нормах представляют Приложения:

• Приложение А (рекомендуемое) представляет собой чертежи с примерами монтажа окон;
• Приложение Б (рекомендуемое) выдвигает требования к креплению окон в проемах;
• Приложение В (обязательное) представляет собой собственно требования к монтажу окон в целом и по сути является главным рабочим документом;
• Приложение Г (рекомендуемое) описывает требования к методу расчета тепловых полей (анализ изотерм).

В целом, российские нормы на монтаж приближают нас к нормативам, принятым в Европе, и, в частности, в Германии.

ГОСТ требует от оконных фирм большого числа формальностей и имеет больше требований по проведению испытаний конструкций швов и применяемых для них материалов.

Формализация оправдывается борьбой с российской халатностью.

Испытания материалов и швов в целом оправдывается тем, что до сих пор в России подробных норм на монтаж не было вовсе, нет накопленного научного опыта по определению свойств монтажных материалов и качества швов. Конечно, для потребителя нет необходимости знать все положения этого ГОСТа это обязанность профессионалов.

Не вникая в тонкости, можно говорить о трех основных принципах установки окон, на которые надо обратить самое пристальное внимание.

Отсутствие мостиков холода

Монтажный шов – это узел, где происходит стыковка конструкций стены и окна, обладающих совершенно различными свойствами, в том числе, и в плане теплотехники. И важно исполнить узлы таким образом, чтобы не возникало мостиков холода на оконных откосах.

В основном, проблема мостиков холода – это проблема однослойных конструкций стен, которые применялись в домах прошлых лет (сплошной кирпич, керамзитобетон и т.д.). В таком случае слабой зоной является сама стена вокруг оконной коробки в силу ее низкого сопротивления теплопередаче. На откосе появляется участок с температурой поверхности ниже точки росы. На этом участке, во-первых, происходят высокие теплопотери, во-вторых, на нем выпадает конденсат. Если конденсация влаги на откосе происходит часто, то впоследствии на этих местах может образоваться грибок (плесень). То же самое относится к проемам без четвертей. При их отсутствии опасность мостиков холода серьезно возрастает, и здесь следует особо внимательно продумать теплотехнику узлов примыкания.

Важная рекомендация – при отсутствии четвертей применять оконные коробки шириной не менее 130 мм. При узкой оконной коробке качественная заделка шва затруднена и высока вероятность мостиков холода. Приведенные в ГОСТе варианты с фальш-четвертями из уголков или из наличника возможны только при наличии наружной штукатурки, и все равно остаются проблемными с точки зрения теплотехники.

При наличии в стене эффективного утеплителя (минеральной ваты или негорючих пенополистиролов) окно должно стоять или в плоскости утеплителя, или за четвертью из утеплителя. В стенах, где комбинируются газобетон с наружной облицовкой и четвертями из кирпича, как правило мостиков холода также не возникает благодаря хорошим теплотехническим качествам газобетона.

Крепление оконного блока в проеме

Спецификой окон из пластика является то, что они имеют существенные тепловые линейные расширения. То есть, при нагреве окон солнечными лучами бруски коробки и створок увеличиваются в размерах. В качестве расчетных величин теплового расширения для окон белого цвета следует применять 1,5 мм на 1 погонный метр, для цветных окон – 2,5 мм на 1 п.м (разница в тепловом расширении связана с тем, что белые профили окон нагреваются значительно меньше, чем цветные).

В соответствии с этим фактором выполняется крепеж окна в стене. Углы пластиковых окон должны оставаться свободными, крайние крепежные элементы ставятся на расстоянии 150 мм от внутренних углов рам. Остальные крепежные элементы ставятся по всему периметру с шагом для белых профилей не более 70 см, для цветных не более 60 см. Возле импостов крепеж ставится также на расстоянии 150 мм от угла. Зазор между коробкой и стеной должен составлять не менее 15 мм. Это связано как с тепловыми расширениями окон, так и с тем фактором, что более тонкий шов очень трудно равномерно заполнить пенным утеплителем.

Под нижние углы коробки и под импосты ставятся несущие колодки. Колодки также ставятся с боков следующим образом: если смотреть на окно изнутри, то при одной поворотной створке колодки ставятся на противоположной петлям стороне вверху и на той же стороны, что и петли внизу. При двух створках ставятся, соответственно, четыре колодки.

Принципиальные схемы узлов примыкания оконных коробок к стенам

1 – подоконная доска;

2 – пенный утеплитель;

3 – пароизоляционная лента;

4 – гибкая анкерная пластина;

5 – опорная колодка под подоконную доску;

6 – штукатурный раствор;

7 – дюбель со стопорным шурупом;

8 – вкладыш из антисептированного пиломатериала или выравнивающий слой из штукатурного раствора (рекомендуется только для нижнего узла);

9 – водоизоляционная паропроницаемая лента;

10 – шумопоглощающая прокладка;

11 – слив;

12 – изоляционная саморасширяющаяся паропроницаемая лента (ПСУЛ);

13 – герметик тонким слоем

1 – пенный утеплитель;

2 – изоляционная саморасширяющаяся паропроницаемая лента (ПСУЛ) или паропроницаемая мастика;

3 – рамный дюбель;

4 – герметик;

5 – пароизоляционная лента;

6 – панель отделки внутреннего откоса;

7 – штукатурный выравнивающий слой внутреннего откоса.

Тепловые зазоры необходимо учитывать особенно внимательно при проектировании крупноразмерных элементов остекления: при выполнении эркеров, витрин, остекления на всю высоту этажа. Это три основных принципа при установке современных окон, хотя, конечно, существует много нюансов и тонкостей, которые зависят от различных конструкций стен и от применяемых материалов для заделки шва. И – как мы уже говорили в начале статьи – очень важен человеческий фактор – ответственная и качественная работа монтажников.

Отклонения от вертикали и горизонтали

Согласно ГОСТ 30971-2002 «Швы монтажные узлов примыкания оконных блоков к стеновым проемам. Общие технические условия», п.п. 5.6.4 Отклонения от вертикали и горизонтали смонтированных оконных блоков не должны превышать 1,5 мм на 1 м длины, но не более 3 мм на высоту изделия.

В обновленной редакции ГОСТ 30971 от 2012 предельные отклонения оконного и дверного блока от уровня вертикали и горизонтали такие же (п.п. 5.2.4) — не более 1,5 мм на 1 м длины, и не более 3 мм на высоту всего изделия.

Сколько стоит монтаж окон по ГОСТ

Стоимость складывается из двух составляющих: стоимости работ (часов) и материалов.

Монтажный шов будет соответствовать ГОСТ на установку окон, при использовании как дорогих, так и экономичных материалов. Применение того или иного будет влиять на этапность (продолжительность) работ и конечную стоимость монтажа окон.

Рассчитать по размерам

Видео-инструкция по монтажу пластиковых окон

Три слоя заделки шва

Содержание основной части норм посвящено правилам заполнения монтажного зазора между оконными блоками и проемами по принципу «изнутри плотнее, чем снаружи». Каждый монтажный узел должен иметь три слоя заделки: снаружи – защита от климатических воздействий, в середине – утеплитель, изнутри – пароизоляция. Можно использовать разные материалы для внешних слоев и разные монтажные пены, но, в том или в другом исполнении, эти три плоскости заделки должны присутствовать.

Наружный слой призван защищать слой утеплителя от проникновения в него влаги, и должен обладать паропроницаемостью для того, чтобы через него имелась вентиляция утеплителя. То есть, наружный слой должен быть водоизоляционным и паропроницаемым.

Эти требования обусловлены тем, что при проникновении влаги в утеплитель его теплоизоляционные качества падают. Наилучшим образом современным требованиям для наружного слоя соответствуют ПСУЛ (предварительно-сжатые уплотнительные ленты). Это специальные монтажные ленты, которые наклеиваются на оконную коробку перед ее установкой в проем, и потом, расширяясь, они заполняют все неплотности четверти в проеме.

При серьезных достоинствах: оптимальная строительная физика и технологическая простота, они обладают и недостатками. Удобно эти ленты применять в новом строительстве, когда проем имеет хорошую геометрию. Но при замене окон в старых домах, когда откосы неровные, а тем более, штукатурные, их использование затруднено. Еще один недостаток — на ПСУЛ не ложится штукатурка.

В ограниченном виде возможно использование снаружи силикона. При этом следует соблюдать определенные правила: толщина слоя силикона должна составлять половину от ширины заполняемого шва, и силикон должен быть приклеен только с двух сторон и работать на растяжение, остальные его стороны должны оставаться свободными.

Герметик при устройстве изоляции монтажного шва применяться может. Хотя, отчетливо в ГОСТе он не прописан, но и запрета на его применение нет, как бы того ни хотели сторонники монтажных лент. Пример использования силикона снаружи и изнутри помещения показан на узле А.14 в ГОСТ 30971-2002. Недопустимо, конечно, как можно иногда наблюдать на объектах, просто помазать силиконом поверх пены – это имитация защиты шва, но не сама защита.

Центральный слой – теплоизоляционный. В настоящее время для его исполнения применяют полиуретановые пены. Лучше всего использовать пены, предназначенные специально для установки окон. Такие пены равномерно заполняют шов и их не надо подрезать после затвердевания. Прочие пены после окончания монтажа свисают клочьями со стороны помещения, и их срезают, нарушая защитную наружную корочку.

Внутренний слой – пароизоляционный. Его функция состоит в защите утеплителя (пены) от проникновения в нее паров влаги со стороны помещения. Для этих целей при оштукатуривании откосов применяют пароизоляционные ленты, в основном, на основе бутила, а также покрасочные пароизоляции для влагостойких гипсокартонов. Возможно применение силикона по тем правилам, которые упомянуты выше.

Наклеивание ПСУЛ

Начинается формирование шва еще до начала установки, если используется лента ПСУЛ. Она наклеивается по периметру рамы или проема при помощи самоклеящегося состава, нанесенного на поверхность скрученной в ролик ленты.

Это позволит достичь сразу двух целей — создать надежную защиту от проникновения влаги внутрь шва извне и не допустить выдавливания монтажной пены за срез рамы. Лента производится по ГОСТ 30971-2002 и создана специально для обустройства вентилируемых швов при монтаже конструкций из металлопластика. Она используется только в комплексе с монтажной пеной. ПСУЛ сделана из пенополиуретана, пропитанного специальными гидрофобными компонентами и покрыта самоклеящимся слоем.

Производится в широком диапазоне типоразмеров, после наклеивания расширяется самостоятельно и полностью заполняет шов, герметизируя его.

Характеристики ПСУЛ:

• устойчива к ультрафиолету;
• не боится мороза и жары (температурный диапазон сохранения основных свойств — 45 0С …+85 0С);
• химически инертна;
• не твердеет со временем;
• водоотталкивающая;
• не подвержена биологическим поражениям (грибок, плесень, мхи);
• обладает неплохой паропроницаемостью (более 0,15 мг/(м*м*Па).

Продается лента в рулонах, готовая к непосредственному применению после разматывания. Клеящий слой обладает отличной адгезией к ПВХ и большинству стеновых материалов, которые должны быть сухими и очищенными от пыли. Пористые материалы рекомендуется обработать грунтом глубокого проникновения.

Скорость расширения ленты зависит от температуры. При + 30 0С она расширяется полностью за 30 минут, при нулевой температуре — на протяжении 48 часов. Поэтому при установке окон осенью или зимой необходимо использовать строительный фен на минимальном положении регулятора нагрева.

Заполнение шва монтажной пеной

После установки защитной ленты, шов задувается монтажной пеной (пенополиуретановым герметиком). Желательно использовать профессиональные пены PRO, которые распыляются при помощи пистолета. Они обеспечивают надлежащую плотность материала после расширения и отличную теплоизоляцию, при этом их расход ниже, чем бытовых герметиков, распыляющихся из аэрозольных баллончиков.

Производители предлагают универсальные пенные герметики в зимнем и летнем исполнении. Это определение касается только минимальной температуры воздуха, при которой их можно наносить. Летние используются при температурах выше +5 0С, а зимние можно распылять при нескольких (до — 10) градусах мороза. После полимеризации (вопреки бытующему мнению) они нечем не отличаются ни по механическим, ни по теплотехническим свойствам.

При работе с пеной необходимо учитывать, что полимеризация происходит исключительно при контакте с влагой. Перед заполнением шва пеной, все поверхности необходимо увлажнить, а после окончания распылить немного воды по периметру. Но необходимо помнить, что пена расширяется до 40% от первоначального объема (имеется в виду профессиональный материал), поэтому плотно заполнять шов не требуется. Если герметика задуто в щель слишком много, то при расширении он способен деформировать раму.

Чтобы частично нивелировать возникающие при полимеризации пены нагрузки, заполнять ею швы необходимо после установки всех створок и стеклопакетов и перемещении открывающихся частей в закрытое положение.

При использовании пенного герметика следует помнить, что он, независимо от того, профессиональный или бытовой, боится воздействия ультрафиолета и влаги из воздуха. Под прямыми солнечными лучами он разрушается быстрее, в тени — медленнее. Но если не защитить теплоизоляционный слой от внешних воздействий, то спустя 2 – 3 года он разрушится и холод непременно проникнет внутрь дома по периметру окна.

Внешняя лента ПСУЛ не допускает внутрь ни влаги ни ультрафиолета, поэтому теплоизоляции ничто не угрожает. В это же время структура ленты позволяет избытку водяного пара покидать толщу шва, он просушивается естественным путем, что тоже благоприятно влияет на долговечность. Если ленты ПСУЛ нет, то использовать можно специальные герметики на акриловой основе.

Один из наиболее популярных и распространенных — Стиз А, специально созданный для монтажных швов металлопластиковых конструкций. Он производится в белом и коричневом цвете, подобрать можно к любой конструкции. Обладает столь же высокой паропроницаемостью, как и гидроизоляционная лента и приблизительно сходными другими характеристиками.

Состав затвердевает до достаточной прочности, чтобы его можно было красить или оштукатуривать, но сохраняет и достаточный уровень эластичности, позволяющий выдерживать температурные деформации и усадку в пределах 15% от толщины шва. Адгезия к алюминию, стеклу, штукатурке, бетону и другим материалам не уступает клеящему слою ленты. Но герметизировать можно только полностью сухой шов.

Толщина герметизирующего покрытия не менее 2 и не более 6 мм. Использовать герметик можно и в холодную пору года, но перед нанесением его необходимо выдержать несколько часов при комнатной температуре. Состав продается в полностью готовом виде и не разбавляется ни водой, ни другими растворителями. При частичной потере пластичности его необходимо разогреть.

Формирование внутреннего слоя

Внутренняя поверхность шва, со стороны комнаты, герметизируется составом САЗИЛАСТ 11 (СтизВ). Он создан на основе полиакрилатов и после высыхания образует паронепроницаемую прослойку, похожую на мягкую резину. Она защищает шов от проникновения внутрь влаги из комнаты. Герметик обладает отличной адгезией к шпаклевочным и штукатурным составам, монтаж откосов не вызовет проблем.

Кроме герметика, для внутреннего покрытия шва можно использовать одну из разновидностей специальных пароизоляционных лент, с фольгированным покрытием или на полимерной основе. Если откос будет формироваться при помощи штукатурных составов, то перед покупкой ленты необходимо изучить инструкцию к ней, определив уровень адгезии к ним.

Когда лучше заниматься установкой?

Пик обращений в компании Ярославля по установке ПВХ окон приходится на теплое время года. Зимний монтаж накладывает дополнительные трудности. Сложнее оставлять надолго проем не защищенным. Требуется тщательно подбирать пену, другие материалы, раскрывающие свои характеристики при определенных условиях.

Есть плюсы и у замены окон в зимний период. Можно сразу обнаружить недочеты (промерзания, конденсат). В холодное время года заявок на установку подают меньше и вам не придется долго ждать своей очереди. Ещё зимой на монтаж действую акции и скидки, особенно при заказе нескольких конструкций.

Пошаговая инструкция установки пластиковых окон в кирпичном доме

Спину надрывать не надо – позовите 1 подсобного работника, который поможет поднять эту нелегкую конструкцию и будет поддерживать ее, пока вы выполните все необходимые вам операции с рамой и стеклопакетами. Не снимайте защитную пленку с окна до окончания монтажа. Если есть створки, их можно снять, так будет легче, а потом уже надеть их, после выставления рамки по уровню. Теперь рассмотрим пошагово установку пластикового окна.

ШАГ 1:установить деревянные бруски снизу и по бокам. С помощью ножовки напилите деревянные прямоугольники высотой 20 мм и длинной 5 сантиметров (размеры могут быть немного больше, в зависимости от желаемого зазора). Бруски желательно будет закрепить (клей, пена), чтобы они все не выпали, пока вы будете помещать окно в проем.

Важно: клинья и бруски надо устанавливать возле будущих анкеров. Таким образом, вы можете избежать прогиба рамы при монтаже пластиковых окон своими руками, поскольку измерить давление инструмента и затяжки практически нереально. Можно завинтить анкер или шуруп прямо через деревянный брусок, но не дальше, чем 30 см от него.

ШАГ 2: вставьте раму в проем. Сначала поставьте просто на бруски, затем регулируйте и перемещайте клинья пока вся конструкция не будет установлена по уровню. Измеряйте его не только горизонтально вдоль подоконника, но и вертикально с помощью отвеса вдоль откосов.

ШАГ 3:сделать разметку для анкеров или шурупов. Через отверстия в раме окна надо просунуть гвоздик и начертить метку. Далее берем дрель и проделываем отверстия по всему периметру окна в местах расположения меток, сверлим прямо через раму или можно убрать ее для удобства – на ваше усмотрение.

ШАГ 4: установка пластиковых окон по ГОСТу. Устанавливаем раму на место, замеряем технологические отступы по 20 мм, согласно строительных норм, затем «наживляем» анкера, не сильно затягивая их. Если вы желаете использовать анкерные пластины, тогда необходимо просто подогнуть их так, чтобы они касались окна. Если крепежный элемент выступает над пластиком 1 мм – это оптимальная затяжка. Можно немного сильнее закручивать, чтобы был вровень с поверхностью. Проверьте все уровнем после завинчивания, отпустите или затяните стороны согласно показаниям прибора.

Поправка: инструкция по установке пластиковых окон своими руками немного отличается от вышеописанной, если у вас деревянный дом. Несколько операций автоматически отпадают, поскольку крепление осуществляется обычными длинными шурупами, которые вкручиваются через раму в деревянные брусья или бревна. Но затягивать их надо с небольшим усилием и равномерно по всему периметру рамы, чтобы она не деформировалась нигде.

ШАГ 5: задуть все монтажной пеной. Перед установкой пластиковых подоконников необходимо по периметру окна все залить пеной, не жалея материала (лишнее можно будет срезать потом). Следите за тем, чтобы она не попадала на окно – тяжело отмывать. Подождите минут 30 и заведите подоконник под окно на глубину 25 мм. Можно сделать минимальный уклон, допустим, 3 градуса. Под подоконник задуйте пену по всей его площади, чтобы не было пустот.

ВАЖНО: заранее сделайте в стене штробы или пазы для подоконника и учите, что он нужен на 8 сантиметров длиннее оконного проема (он будет заходить 25 мм под окно и где-то по 4 сантиметра в стену справа и слева).

На этом шаге установка подоконников пластиковых окон заканчивается, теперь необходимо поставить 4 банки с огурцами равномерно по всему подоконнику (чтобы ровно застыл) и дать окну отдохнуть от вас 3 дня, дабы пена окончательно отвердела. Можно положить 3 кирпича, без разницы, главное — оказать давление от 10 кг и больше. При температуре воздуха +25 отвердевание займет 40 часов, если же будет холодно и мокро, тогда стоит подождать немного дольше.

Критерии и контроль качественного монтажа

Методы проверки окно после установки.

Размеры окна

Окна ПВХ по ширине и высоте должны быть на 15- 50 мм меньше соответствующих габаритов проемов. Зазор оставляют для укладки монтажного шва, создающего барьер между холодной стеной и «теплым» оконным каркасом.

При монтаже рамы вплотную весьма вероятно промерзание окна в зимний период. Размеры окон и проемов под них проверяют с помощью рулетки.

Расположение стеклопакета в стене

Несоответствие геометрии проема и рамы, отклонение окна после установки от вертикали способствуют самопроизвольному открыванию или заклиниванию створки. Диагонали окна замеряют рулеткой: разница не должна превышать 3-5 мм. Чтобы проверить, насколько вертикальна плоскость окна, к ней после установки прикладывают гидроуровень. Контроль можно осуществить и без инструмента: вертикальность соответствует норме, если открытая створка самопроизвольно не смещается влево или вправо.

Плесень на балконе — как избежать

Бывает, что на оконных откосах появляется плесень – зачастую вследствие игнорирования «точки росы». Плесневый грибок вырастает из-за конденсации влаги на стеклопакетах, установленных за уровнем промерзания стены. Избежать этого поможет правильная установка окон в проемах (на линии нулевой температуры):

• в обычной кирпичной стене — примерно посередине толщины;
• в двухслойной стене окно располагают перед утеплителем;
• в трехслойном стеновом пироге с фасадной облицовкой линия монтажа окна совпадает с плоскостью теплоизоляции.

Монтажный шов

Его сердцевиной является специальная пена быстрого твердения. Лучше, если это будет не бытовая марка, а специально выпускаемая для окон (в идеале – зимняя). Во избежание образования пустот пену укладывают без пропусков. Ее излишки после застывания с наружной стороны не срезают, чтобы в открытые поры не проникала влага. Если вода попадет внутрь пены, то при замерзании начнет разрушать её.

Сверху монтажный шов необходимо защитить от «старения» акриловым герметиком или уплотнительной лентой. Без этой операции уже через несколько лет после установки пластиковых окон расшатываются рамы, а сквозь микротрещины, образовавшиеся в пене, проникает холодный воздух.

Тепло- и гидроизоляция

Если заказана система «теплый монтаж», укладываются следующие защитные материалы:

• по наружному периметру – лента ПСУЛ от ветра и дождя;
• средний слой – теплоизоляция в виде полиуретановой пены;
• внутренний слой – паронепроницаемая лента, закрывающая монтажную пену от попадания влаги из помещения;
• под отливом – гидроизоляционная паропроницаемая лента.

Данная операция является скрытой, поэтому ее контролируют в момент выполнения.

Работоспособность фурнитуры

Важный фактор теплоизоляции — плотность закрывания. Ее проверяют, поместив газетный лист между рамой и створкой, а затем закрыв окно поворотом ручки вниз. Газета должна выниматься с трудом по всему периметру стыков. Если в каком-то месте лист проходит слишком легко или не вытягивается совсем, мастер обязан отрегулировать фурнитуру.

Ход ручки должен быть плавным, без заеданий, с небольшим натяжением.

Количество и качество крепежа

При непрочном закреплении довольно тяжелая оконная конструкция проседает, образуется перекос створок, возникают микротрещины в монтажном шве. Для надежной фиксации двухстворчатого окна нужно как минимум 14 анкерных пластин. Расстояние между крепежными элементами – не более 70 см.

Зная, как проверить установку пластиковых окон и обнаружив недостатки, домовладелец может отказаться от подписания акта приема-передачи. В течение первых 1-2 дней большинство недочетов исправляются без демонтажа. В любом случае лучше изложить претензии к компании, устанавливавшей окна, в письменном виде.

Как выбрать

Баснословные цены остались в прошлом. Сейчас ПВХ-окна доступны почти всем россиянам. Конечная стоимость металлопластиковых конструкций зависит от нескольких факторов. Во-первых, менеджер компании учитывает габариты окна, его структуру (количество створок, способы открывания). В установку пластиковых окон входит цена монтажа дополнительных конструкций:

• отлива;
• откосов;
• подоконника;
• москитной сетки;
• жалюзи.

Вся совокупность перечисленного и составит стоимость установки пластикового окна, с установкой фурнитуры и дополнительных конструкций. Немаловажно значение фурнитуры. Качественные детали, безусловно, повышают цену готового изделия. Но сколько бы ни пришлось потратиться, последующая экономия стоит того, чтоб сделать монтаж- установку пластиковых окон.

Стоимость монтажа пластиковых окон составляет 20 % от общей суммы.

Учитывается и разновидность стекла:

• низкоэмиссионное (I-стекло, K-стекло);
• тонированное;
• закаленное;
• бронированное;
• окрашенное в массе;
• самоочищающееся;
• декорированное стекло;
• триплекс (ламинированное флоат-стекло).

Удивительно, но покупка пластиковых окон вмещается даже в самый маленький бюджет. Чем меньше створок, проще фурнитура и стеклопакет, тем ниже цена. Правда, придется заплатить за установку конструкций и монтаж фурнитуры пластикового окна, если только работа не делается своими руками согласно инструкции.  Если установка производится в кирпичном доме, цена может быть выше вследствие большего объема работ. Всё это нужно обговаривать с представителями компании.
Индивидуальная отделка, заказанная клиентом, потребует дополнительной оплаты.

Цветовое разнообразие

Поскольку в основе оконных рам пластик, цветовая гамма может быть очень широкой. Классическим вариантом является белый цвет, но нередко заказывают черные конструкции. Благодаря пленке (наклеивается на пластиковую раму) и краске на водной основе цвет окон можно менять. Лучше определяться с гаммой заранее, поскольку окрашивание уже установленных окон сопровождается расстеклением. Кстати, пленка может менять даже текстуру.

Сейчас на пике популярности имитация дерева, серый и красный цвет. Но этим дизайнерская фантазия не ограничивается. Производители ламинированных ПВХ-профилей предлагают настолько богатую палитру, что любая задумка может быть воплощена в жизнь. Единственный недостаток ламинирования пластиковых окон – образование белого зазора при открывании конструкции. Однако данный нюанс с лихвой перекрывается многочисленными плюсами, так что в любом случае ламинированный ПВХ-профиль смотрится гармонично.

Проблема конденсата

Высокая плотность соединения всех деталей в устройстве окна приводит к образованию конденсата. В народе говорят, что окна «плачут». Несмотря на бытующее мнение о невозможности избавиться от влаги, способы борьбы с выпадающим конденсатом имеются. Самый простой из них – регулярное проветривание помещений. Беспрепятственный поток теплых воздушных масс от радиатора также снижает интенсивность запотевания окон.

Эффективны в этом отношении приточно-вытяжные устройства и исправная вентиляционная система. Если всё работает должным образом, скопление влаги на ПВХ-окнах не наблюдается.

Мнение и советы специалиста при выборе для установки (монтажа) металлопластиковых окон в этом видео:

Ошибки, которые можно допустить при установке окон

Существует ряд моментов, на которые стоит обратить внимание при монтаже конструкции, чтобы она имела длительный срок использования:

• нельзя выполнять монтаж окна штапиками наружу, так как это уменьшает противовзломность конструкции, поскольку штапик легко можно вытащить и снять стеклопакет;
• внимательно нужно отнестись к выравниванию конструкций в уровень во время установки окна, иначе открывание-закрывание створок будет затруднительно;
• обязательно нужно защитить монтажную пену от попадания прямых солнечных лучей во избежание ее разрушения;
• неправильным будет выбор фиксации рамной конструкции только монтажной пеной: обязательно необходимо произвести крепление к стене, иначе она может просто вывалиться.

Соблюдая все правила установки, можно успешно смонтировать оконную конструкцию самостоятельно, а если вы обратитесь за услугами к профессионалам, то сможете проконтролировать их работу на любом этапе.
