Разновидности, конструктивные особенности, применение слуховых окон

Такие оконные конструкции в основном предусмотрены для скатных кровельных конструкций. Мансардные (наклонные) изделия, кроме вентиляционного обеспечения, предназначены для создания в жилом помещении, обустроенном непосредственно под крышей дома, естественного освещения. Изучаем конструкцию слухового окна на крыше

Первые оконные конструкции, монтируемые на крыше, предназначались исключительно для проветривания чердака. Сегодня, когда чердаки стали переделывать под жилые комнаты, слуховые окна выполняют дополнительные функции:

  • Предоставляют возможность выбраться на поверхность скатных крыш.
  • Служат для проветривания чердачного, мансардного помещения, обеспечивают в них естественное освещение.
  • На небольших чердаках с низким расположением крыши слуховые окна дают возможность увеличить пространство. Если стены начинаются от пола, одновременно к оконным проемам облегчается подход.
  • Мансардные варианты придают кровле особой привлекательности, необычности, и также позволяют сделать оригинальную планировку жилого помещения под кровлей.

Мансардное слуховое окно с балконом

Слуховое окно на кровле и его функциональные возможности

Слуховое окно – это специальный проем/отверстие, обустроенное в крыше домостроения. От привычного обыкновенного проема для окна такое окошко отличается меньшими размерами и своими функциональными возможностями. Основное предназначение слухового окна на кровле – выполнение следующих функций:

Слуховое окно - это? Зачем необходимо возводить слуховое окно на крыше дома
Пример слухового окна на кровле

  1. Обеспечение доступа естественного света в чердачное пространство.
  2. Вентилирование и циркуляция воздуха в подкровельном пространстве.
  3. Вспомогательный выход на кровлю – непосредственно, с чердака.

Кроме перечисленных функций, такое слуховое окошко служит декоративной деталью внешнего убранства дома, когда его обустраивают с учетом индивидуальных характеристик и вкусов хозяина.

Также такое слуховое окно на крыше, конструкция и чертеж, которого может быть любым, приносит следующие преимущества для индивидуальных домостроений:

  • какой бы высококачественной не была теплоизоляция межэтажных перекрытий, теплопотери у чердачного помещения неизбежны. Другими словами, нагретые воздушные массы всегда стремятся вверх к поверхности кровли, где они сталкивается с более холодным кровельным покрытием — черепичинами, сталью, шиферинами. Формируется конденсат на подкровельных плоскостях, а влага разрушает не только стропилины из древесины;
  • в сыреющем и неосвещенном помещении формирование и развитие грибков и плесени значительно ускоряется, а их споры, со временем, проникнут и во внутридомовые помещения;
  • когда отсутствует солнечный свет и нормальная циркуляция воздушных масс на чердаке, воздух становится затхлым и даже опасным для жизни человека: он наполняется спорами черной плесени, которая вызывает серьезные проблемы для здоровья людей;
  • слуховые окошки также выполняют при сильном ветре функцию обратного клапана. Такие сильные ветровые нагрузки могут поломать кровлю или даже просто сорвать ее со своего места, так как ветер, задувая под ее поверхность, формирует разреженные потоки, поднимающие края крыши. Именно слуховые окна способны принять подобные воздействия непогоды, и ветра быстрее разобьют их, чем сорвет полностью кровлю с домостроения;
  • кроме того, даже когда домостроение очень большое, с массивной тяжелой крышей, и риск, что ветер сорвет ее со своего места, минимален, слуховые кровельные окна все равно нужны.

Они выполняют роль клапана, предотвращающего появление вибрации, не приносящей пользу домостроению.

Полукруглое слуховое окно

Начнем с более трудоемкого варианта, полукруглой люкарны. «Бычий глаз» — это стильная реализация, способная значительно увеличить себестоимость работ и получить наименьшее количество дневного света в чердачном или мансардном помещении. На другой чаше весов — отсутствие глухих углов, где мог бы скапливаться снег, и хороший сток дождевой воды. Второе основное преимущество — привлекательный внешний вид. Бычий монтируют очень редко, поэтому уникальность гарантирована. Такое украшение кровли выглядит очень прекрасно, гармонично  и функционально.

Изготовление полукруглого варианта значительно увеличивает общую стоимость изготовления крыши. Это обусловлено дополнительными расходами на проектирование, работу кровельщиков и покупку особых материалов. Используемые окна нестандартной формы также дороже стандартных.

окно бычий глаз
Люкарна бычий глаз

Проект такого слухового окна в крыше требует тщательной проработки деталей. Важным является сохранение пропорций.

чертеж слухового окна
Как сделать чертеж? В первую очередь нужно установить длину и высоту проема люкарны (отрезки ac — половина длинны и bc). От точки a  перпендикулярно основанию проводится прямая линия и отмечается на ней отрезок ad = ac. Вокруг точки d рисуется окружность радиусом ad. На отрезке ab отмечается точка пересечения с окружностью (e). Далее проводиться прямая от точки d через точку e до места пересечения с линией, на которой находиться отрезок bc. Точка пересечения — f. Вокруг этой точки рисуется следующая окружность радиусом fe. Обводя кривую aeb можно увидеть очертание бычьего глаза. Аналогично вырисовывается другая часть.

К строительству «бычьего глаза» приступают только после полной сборки стропильной конструкции. Затем из нее убираются не нужные элементы и устанавливаются деревянные кружала (элементы конструкции, используемые для придания ему дугообразной формы). В данном случае им является карнизная доска полукруглого слухового окна. Конструкцию ската «бычьего глаза» образуют дистанционные бруски, с одной стороны прикрепленные к горизонтальным брусьям между стропилами, а с другой стороны опирающиеся на фронтонную стену.  Далее монтируется обрешетка и контробрешетка — основа для финишного покрытия.

Два варианта конструкции «бычий глаз»:

конструкция слухового окна из криволинейных форм Конструкция из криволинейных форм — кружал.

Криволинейные элементы выполняются отдельными шаблонами. Верхняя часть конструкции покрывается жесткой обшивкой из гибкой фанеры, кровельного картона и скрепляет криволинейные элементы ферм. На места подрезанных стропил устанавливаются перемычки, переносящие нагрузку на соседние стропила.

шатровая конструкция слухового окнаШатровая конструкция.

Передняя стенка люкарны делается так же, как и в предыдущем варианте из кружал. Далее, от перемычки к балке укладываются стропила.

Для полукруглого окна необходимо выбирать такой кровельный материал, который будет равномерно покрывать криволинейные поверхности. Оптимальными будут покрытия из мелких элементов, таких как битумная черепица, сланец и даже солома. Также можно использовать керамическую пазовую черепицу. Но, она потребует при монтаже более высокой квалификации и мастерства. Количество плиток черепицы в одном ряду должно быть таким же, как и под ним. Поэтому нужно подобрать правильную плотность укладки на разных участках.

Односкатное слуховое окно

Наиболее простой и распространенной формой люкарны является окно с односкатной крышей. В классическом варианте окно и крыша над ним прямоугольное. Бывают варианты, когда верх или торцевая стена выполнены в виде трапеции. Для данных конструкций необходимо, чтобы угол наклона основной кровли был достаточно большим. Как правило, крыши слуховых окон покрывают тем же материалом, что и основную кровлю. Используя черепицу, рекомендуется верхнее примыкание окна делать через один-два ряда черепиц от конька. Это придаст более уравновешенный внешний вид и улучшит защиту от проникновения дождевой воды.

слуховое окно на односкатной крыше
Слуховое окно с односкатной крышей

Одной из разновидностью рассмотренного типа является слуховое окно с плоской крышей (с уклоном наклона 5 — 15°). Его основная задача — пропустить максимальное количество света и воздуха в помещение. Водоотвод осуществляют с помощью водосточного желоба.

Слуховое окно с двускатной крышей

Впервые такие люкарны стали появляться в старинных городах Германии по банальной причине перенаселения. Люди, для того чтобы получить дополнительное жилое место, стали использовать резервы крыши. А люкарна с двускатной крышей обеспечивала наибольшее количество пространства и света. Кроме того, существенно преображают внешний облик всего здания в лучшую сторону. Со временем люкарны, наряду с балконами, эркерами, башенками и кровельными украшениями приобрели большое архитектурное значение.

Для рассматриваемой формы существует порядка семи различных названий, используемых в разных частях Германии: «седлообразное», «скатное», «кровельный домик», «фризское», «домик для гнома», «люкарна». Эти конструкции можно встретить на многих старинных зданиях и памятниках архитектуры. В Германии существуют законы по защите архитектурного облика города, и при реконструкции зданий застройщик обязан воссоздать облик слухового окна.

слуховое окно на двускатной крыше
Слуховое окно с двускатной крышей

Вариации исполнения в различных стилях следующие:

  • С карнизным выступом или без него.
  • С фронтонным выступом или без.
  • С водосточными желобами или без них.

Кровля такого окна чаще всего выполняется из того же материала, что и основная. Боковые и фронтонные стенки могут быть отделаны различными материалами (шифер, дерево, штукатурка). Идеальный вариант, двускатная люкарна имеет один оконный проем. Горизонтальная конструкция, состоящая из нескольких окон, выглядит слишком широкой и громоздкой. Также стоит учитывать, что угол наклона стропил люкарны должен быть сопоставим с углом наклона основной кровли.

Люкарна с вальмовой кровлей — это одна из разновидностей конструкций с двускатной кровлей. Его передний скат обычно расположен под тем же углом, что и основная кровля, благодаря чему создается более изящный вид. При этом сохраняется полезное пространство. Такие люкарны предпочтительно покрывать металлом, однако не исключено использование керамики и шифера. Данный вид типичен для северных районов Германии, где в архитектуре очень распространены вальмовые крыши.

Треугольное слуховое окно

Небольшие треугольные или, как их еще называют, «остроугольные» слуховые проемы изначально использовали для вентиляции или как маленькие источники света для чердачного помещения на скатных кровлях. Треугольные люкарны часто можно встретить на исторических зданиях. При их проектировании важно, чтобы они не были слишком большими или слишком маленькими для органичного встраивания в основную концепцию. Угол наклона должен быть примерно таким же, как угол наклона основной крыши. Основная задача треугольной люкарны — впустить как можно больше воздуха и света в мансарду, при этом создание дополнительного пространство не является приоритетным. Преимущество заключается в возможности установки на более высоком уровне.

треугольное слуховое окно
Треугольное слуховое окно

Рассмотрев основные виды люкарн, выделим, что жестких правил проектирования нет. Их расположение и размеры зависят от индивидуальных предпочтений проектировщика, актуальных новшеств в архитектуре. Очень важно определиться, какую функцию будет выполнять слуховое окно на крыше — декоративную или практическую. В любом случае, конструкция должна гармонично смотреться в общем плане здания, не располагаться слишком близко к коньку или карнизу крыши, а также к фронтонам (боковым сторонам). Нужно выдерживать минимальное расстояние между двумя окнами — 0,8 м. Меньшее расстояние усложняет укладку кровельного покрытия и способствует образованию снеговых мешков.

Архитектурные особенности треугольных слуховых окон

Большое распространение в современных зданиях получили треугольные слуховые окна с кровельными скатами большого угла наклона. Фронтон такого окна находится в одной плоскости с фронтоном всего здания.

Это важно! Монтаж треугольного окна ведётся по такой схеме, что его осевые линии совпадают с осевыми линиями окон стен самого здания, что дает возможность восприятия слухового окна, как гармоничного элемента, умело вписанного в комплект всей постройки.

Крутизна кровельных скатов не позволяет увеличить объём мансарды, но решает другие проблемы, такие, как ливневая канализация здания.

Достоинством устройства слуховых окон подобного типа считается простота решения вопроса гидроизоляции боковых стенок. Скат такого окна спускается к кровле строения до разжелобка, решая при этом вопрос герметичности и окна, и всей крыши здания в целом.

Конструкция, установка каркаса

Монтаж начинается с создания каркаса, на который впоследствии и будет оно крепиться. Но он не считается отдельным компонентом, а проектируется как составляющая общего каркаса кровельной конструкции, основу которого составляют коньковый брус и система стропил.

Рекомендация. На участках обустройства слуховых окон стропила существенно усиливаются (устанавливаются двойные, тройные стропильные ноги). Это необходимо для увеличения жесткости конструкции в целом, соответственно безопасности ее эксплуатации.

Технология установки

  • Нижние стропила в соответствии строительным нормам обрезаются заподлицо плоскости основного сооружения.
  • Монтаж сдвоенных балок-перемычек, которые монтируются между сдвоенными стропилами. Чтобы не допустить снижения прочностных характеристик конструкции, не разрешается врезка в стропильные балки.
  • В процессе монтажа брусьев конька слухового окна осуществляется, фронтонные каркасы проверяются на вертикальность.
  • Пара стропильных ног вырезается по шаблону, далее они закрепляются на фронтоны оконных конструкций.
  • Каркас обшивается водостойкой строительной фанерой.

Схема устройства слухового окна

Слуховое окно на крыше конструкция, чертеж, особенности проектирования

Как при самостоятельном проектировании любых других кровельных конструкций, проектирование окон в крыше дома требует выполнения СНиП, других строительных правил и норм, утвержденными различными органами госвласти и с учетом всех технологических особенностей обустройства некоторых частей частных домостроений. С учетом таких нормативов слуховые окна будут надежными и износоустойчивыми, а также не будут снижать общие эксплуатационные характеристики строения.

Чертеж конструкции слухового окна на крыше
Чертеж слухового окна

Специалисты предъявляют следующие основные требования к проектированию оконных кровельных проемов этого типа:

  1. Уклон кровли должен быть более 35 градусов.
  2. Надстройка над кровельным проемом должна быть удалена от внешних стен индивидуального домостроения на обусловленном расстоянии.
  3. Створки оконного кровельного проема также должны быть определенных размеров:
    • минимум – 60×80 сантиметров;
    • максимум – 120×80 сантиметров.
  4. Четырехугольный проем с вальмовой кровлей не должен быть продолжением стенки подкровельного (чердачного) пространства.

Также к этим требованиям относятся советы по выбору стройматериалов для облицовки, которые используются для обустройства кровельных слуховых окон. Для этих целей наилучше подходят:

  1. Медные листы.
  2. Листовая сталь.
  3. Черепичины.

Важно помнить, что в ходе составления проекта при любых условиях делается чертеж каждого планируемого элемента кровли возводимого строения. Когда самостоятельно не начертить такой проект сложно, нужно обратиться к специалистам с высокой квалификацией за помощью.

Рекомендации по обустройству слуховых окон

  • Выпиливать участок кровельного пирога необходимо очень аккуратно, чтобы не повредить гидроизоляционный материал основной конструкции крыши.
  • Стены лучше отделывать при помощи стального сайдинга, который способен обеспечить не только солидный внешний вид, но и надежную защиту от атмосферных осадков, ветровых нагрузок.
  • Все соединения, стыки элементов конструкции обязательно обрабатываются герметикой.
  • Запрещено делать врезки, иначе уменьшится прочность несущей конструкции. Можно использовать лишь гвозди, скобы, накладные детали (уголки, ленты из металла).
  • Для изготовления каркасной конструкции применяются материалы и размеры, которые определяет чертеж проекта. На размерах экономить не рекомендуется – это может негативно сказаться на готовой конструкции, которая в процессе эксплуатации может не выдержать снеговых, ветровых нагрузок.
  • Если площадь крыши позволяет, проемы окон можно размещать в несколько рядов.
  • Чем выше будет установлено смотровое окно, тем лучше будет освещаться мансардное помещение.
  • Для сооружения каркаса необходимо использовать только качественную древесину: хорошо просушенную, обработанную специальными защитными составами.

Каркас слухового окна на крыше дома

Каркас слухового окна на крыше устанавливается в одно время с монтированием стропилин кровли дома. Если у крова две скатных плоскости — для оконного каркаса обустраивается своя стропильная система и обрешетка. Поэтому установка каркаса таких окон подразумевает под собой возведение отдельной своей мини-крыши. При обустройстве стропильной кровельной системы в участках планируемой установки слуховых окон, необходимо предусмотреть размещение будущих проемов, ограждающих ноги стропилин с усиленными прочностными характеристиками. Ведь стропилины и другие детали стропильной конструкции примут еще и массу элементов слухового окна на себя.

Затем на стропилины размещают поперечные бруски: верхний – соответствующий размерам самого окна, а на уровне с внешней стенкой домостроения — нижний. На нижнем брусе размещаются стойки в положении вертикально, связывающие вверху поперечные брусья. Получается оконная рама, скрепляемая продольными брусками с верхним брусом, размещенным на укрепленных стропилинах. Так получается готовый каркас, но без оконных стропилин. Мансардную систему стропилин обустраивают по образцу для основной кровельной конструкции.

Монтаж слухового окна

Слуховое окно имеет от мансардного конструктивные отличия. Прежде всего, оно требует наличия водосточного желоба, поэтому уклон крыши должен быть не меньше 5 градусов. Популярнее всего конструкция, имеющая форму четырехугольника.

Для коттеджей часто применяют треугольное окно. Вместо боковых стен у него располагаются скаты крыши. Благодаря такой конструкции можно сэкономить на гидроизоляции, так как площадь проводимых работ существенно сократится. Недостатком такого решения является меньшая освещенность.

Как сделать окно в крыше дома

Монтаж разжелобков верха окна

На первый взгляд, кажется, что конструкционное решение и способ монтажа слухового треугольного окна аналогичен созданию многощипцовой крыши, но в действительности имеется существенная разница.

Так скаты на многощипцовой кровле имеют стандартный уклон. Что касается слуховых треугольного типа окон, то скаты крыши над ними, имеющие уклон 64 градуса, соединяются со скатами кровли всего дома, у которых этот угол составляет 40 градусов.

В этом случае разжелобки получаются нестандартными: нижняя и верхняя части изготавливаются по-разному.

В верхней части крыши для окна (со стороны чердака она смотрится как свод собора) применяют конструкцию с накосными стропилами – на них приходится упор нарожников (укороченных стропил), располагающихся под углом 64 градуса.

Для проведения монтажа необходимо знать параметры разжелобковой стропильной балки и углы соприкосновения с коньковым брусом и боковой стеной.

Дальше работа относительно того, как самому сделать слуховое окно, производится в следующем порядке:

  1. Используя длинный уровень или отвес, на пол переносят положение центра, где пересекается разжелобок с брусом конька окна на крыше.
  2. При помощи линейки прочерчивают линию от получившейся точки в угол боковой стены.
  3. Дальше проводят линию конькового бруса. Оба эти отрезка представляют собой не что иное как проекцию разжелобка и балки стропил конькового бруса на горизонтально расположенную плоскость.
  4. На полу при помощи угольника измеряют образовавшийся угол. Используя полученные данные, запиливают нижний конец балки стропил разжелобка, обеспечивая тем самым точность соединения с боковой стеной проема.
  5. Между углом боковой стенки и коньковым брусом натягивают шнур и угольником измеряют угол среза верхнего торца балки стропил. Между этими точками замеряют расстояние и таким образом, определяют длину стропильной балки разжелобка.
  6. Далее на верхний брус (он находится на боковой стене) переносят проекционную линию балки и измеряют размер ее нижнего опорного среза.
  7. Затем выполняют разметку заготовки – ее разрезают по длине и делают запилы торцевых кромок, соблюдая углы в 18 и 72 градуса – и устанавливают на место.

Для каждого окна необходимо изготовить по 2 точно такие же зеркально симметричные балки. Нужное количество заготовок укороченных стропил можно сделать по универсальному шаблону, выполненному самостоятельно.

Монтаж нижней части окна

Сверху обшивки кровли на здании крепят балку разжелобка, в нее будут упираться концы стропил двускатной для слухового окна крыши.

Эту часть работы делают, когда завершена обшивка кровли постройки листами водостойкой фанеры. С целью повышения прочности настилать эти листы начинают от боковых стен окон.

Размеры и месторасположение опорной балки определяют таким образом:

  • от внешней кромки фронтона к концу стропильной балки протягивают намеленный шнур и отбивают им линию;
  • измеряют длину полученной меловой линии и вырезают из дерева заготовку для опорной балки;
  • ее боковую наружную кромку срезают под углом в 64 градуса;
    прибивают в соответствии с линией, намеченной с использованием мела.

Заготовки стропил для низа кровельного ската окна на крышу делают по единому шаблону. При монтаже их концы подрезают до нужных размеров и устанавливают на место.

На заключительном этапе, когда обустраивается крыша со слуховым окном, надо обшить кровлю этого окна листами фанеры.

Выполнять работу, начинают в направлении сверху от конька. Стоя на самом верху, фанерный лист ориентируют вдоль его верхней кромки. Затем, расположившись внизу, измеряют и крепят остальные угловые элементы.

Нормативы

Садясь обдумывать конструкцию и принимаясь составлять чертеж будущего слухового окна, будет полезно ознакомиться с требованиями санитарных норм и правил, больше известных как СНиПы.

Если проект предусматривает обустройство нескольких слуховых проемов в ряд, расстояние между их внешними краями должно быть не меньше 80 см. Соблюдение этого требования позволит свободно устраивать профилактические осмотры крыши, чистку ее от снега или листьев, проводить замену кровельного материала. На некоторых крышах можно увидеть слуховые проемы в два ряда, сделанные один над другим. В этом случае рекомендуется соблюдать те же нормативы: шаг от нижнего края до пола и между самими проемами от 0,8 м.

Размеры

Независимо от стиля и формы, размеры окон на крыше четко регламентированы положениями ГОСТ. На рынке присутствует немало привлекательных предложений, но разобраться в них довольно легко. Как и на обычном чердаке, каждые 10 кв. м мансарды должны освещаться при помощи 1 кв. м остекления. Если внутри оборудована детская или гостиная комната, соотношение составляет уже 8: 1. Повысить освещенность внутреннего пространства можно, смонтировав окна сразу на обоих скатах.

Габариты и конфигурация подбираются также с учетом планировочной схемы кровли. На плоских крышах наилучшим образом проявляют себя высокие окна. Мелкие светопрозрачные конструкции оптимальны для туалетных комнат: там как раз требуется определенная интенсивность подсветки и затруднение подглядывания извне.

Ось открывания может быть расположена:

  • в середине;
  • наверху;
  • на 2/3 по высоте.



Размещение по центру признано специалистами наиболее удобным и практичным, а два других способа не позволят случайно получить травму при открытом окне. Наблюдение за внешним миром и происходящим там будет вполне возможно, если окошко будет иметь 1 м в высоту и в ширину.

Обычно расстояние от пола делают 90 – 120 см.

Первая из этих цифр минимальна и ни в коем случае не должна занижаться. На крыше с наклоном 35 градусов ставят окна 1,6 м в длину, а если он составляет 70 градусов, то каркас делают уже 1 – 1,2 м по длине.


Слуховое окно в виде зенитного фонаря

Исторически фонарь в архитектуре – это балочная архитектурная форма, венчающая купол здания и служащая источником верхнего освещения и вентиляции. Украшенные декоративными деталями фонари устанавливали на храмах и соборах. В наши дни фонарь – стеклянная часть горизонтальной крыши. Его выполняют в виде плоского окна, купола, пирамиды или в форме теплицы. Они визуально увеличивают высоту мансардного помещения и пропускают внутрь больше солнечного света.

Разновидности зенитных окон
Разновидности зенитных окон

Как сделать самостоятельно?

Слуховые окна начинают делать, продумывая и монтируя каркас. Целесообразно сочетать эту работу с обустройством стропил крыши в целом. У окошка должна быть автономная балка конька, свои стропила и обрешетка, на них накладывается кровельный пирог. Фактически это еще одна крыша, только в миниатюрном варианте. Установка стропильных ног для ограждения проема должна делаться из максимально прочных материалов: ведь им придется выносить нагрузки от всех составных частей и кровли.

Поперечная балка, расположенная внизу, ставится вровень с внешней стеной. Верхнюю располагают сообразно тому, насколько высокое окно хотят получить. Вертикальные стойки упирают в нижнюю балку и затем наверху скрепляются поперечной перекладиной. В готовую раму нужно добавить продольно направленный брус, который свяжет ее с упирающейся в стропила балкой. Этот каркас позднее дополняется стропилами, построить их нужно точно так же, как и под основной крышей жилища.


Закрепление перемычек должно производиться без врубок в основания стропильных ног, потому что тогда те окажутся слишком слабыми.


Крепежные изделия запасают заранее, внимательно проверяя, из хорошего ли металла они сделаны. Окончив монтаж каркаса своими руками, обязательно требуется оценить его ровность. Проверка производится уровнем и отвесом, причем даже самые ничтожные по величине перекосы недопустимы в принципе. Без подобного теста нежелательно класть конек и выставлять стропила.

Боковые плоскости окон покрываются водостойкими материалами, повышенное внимание уделяют вероятным пунктам протечек. Такие проблемы часто появляются на стыках и на углах, на выводах труб и вентиляции.

Все эти участки снабжаются гидроизоляцией, для нее могут использоваться:

  • прижимающие планки;
  • мембраны;
  • стойкие к погодным процессам герметики на основе силикона.

Нижние стропила рекомендуется изготавливать по шаблонам, а до установки ненужные части отпиливают, придавая изделию требуемую величину. Поставив все детали на место, крышу окошка обшивают гидрофобной фанерой и избранным кровельным покрытием. Фанеру размещают, двигаясь сверху от балки конька, особенно это важно на крутом скате. Лист следует четко ориентировать по верхнему торцу. Когда фанеру прикрепят, спускаются, замеряют и подгоняют прочие угловые детали.


Работа с мансардной кровлей кажется более простой, потому что нет необходимости в постройке «домиков». Но на самом деле как раз по этой причине перечень требований только вырастает. При помощи маркизета обеспечивается защита от механических нагрузок. Оклад из разнообразных материалов выбирают сообразно виду покрытия кровли, поскольку он должен встать на одном уровне со скатом.

Дополнительно монтируется внешний контур, защищающий конструкцию от потери тепла и от промокания.


Жалюзи и шторы почти никогда не поставляются в комплекте, поэтому их приходится покупать отдельно, ориентируясь на дизайн интерьера и собственные вкусовые предпочтения. Еще обязательно используют откосы. Выяснив, сколько окон придется поставить, какова окажется их величина, приступают к разметке. Необходимые точки помечаются с резервом в 20-30 мм справа и слева; верхние и нижние пометки должны иметь резерв 100-150 мм. При нарезке гидроизоляционных материалов стоит предусмотреть запас по 0,2 м во все стороны по сравнению с размерами окна.

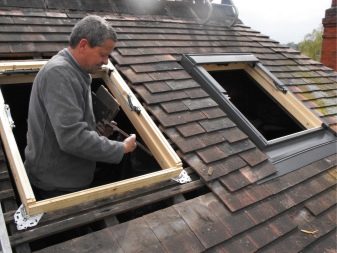

Если сверху уже уложена основная кровля, в предусмотренном месте ее убирают или срезают. В отдельных случаях приходится демонтировать препятствующие нормальной работе стропильные конструкции. Внизу, в 80-100 мм от обрешетки прибивается опорный брус, сечение его составляет 5 см. На этот брус нужно набить нижнюю долю гидроизоляции, а верхушку ее присоединяют к обрешетке. Боковые участки гидроизоляционного материала полагается извлекать наружу.

Крепление рамы от различных производителей не может производиться одинаково.

Лучше всего прочесть инструкцию, идущую в комплекте, либо получить консультацию у официального представительства поставщика. Когда монтаж рамы окончен, к ней крепятся кронштейны. Сверху обязательно крепят утеплитель, внизу его раскладывают на опорном брусе. Теперь можно монтировать створку и регулировать плотность ее прижатия, используя верхние кронштейны.


Освобожденные ранее края гидроизоляции присоединяются к раме, под них вкладывают утеплитель. Наверху монтируется желоб для дренажа, который должен учитывать конструктивную специфику модификации окна. Практически всегда на этом этапе вновь обращаются к технической документации либо к помощи консультантов. Окно оборудуется снаружи фартуком, спасающим от протечек.

Этот фартук последовательно присоединяют к:

  • верхней обрешетке;
  • раме;
  • подпирающему брусу;
  • стропилам.

Края фартуков заводятся под обрешетку, а над нижними ставится желоб. Недопустимо заполнять стыки монтажной пеной. Она повышает гидроизоляционные свойства соединений, но сильный напор потока способен исказить геометрию оконного блока. Опытные мастера применяют стойкие к атмосферным условиям герметики. При создании как мансардных, так и слуховых окон требуется применять снаряжение и страховочные приспособления для работ на высоте.

Эффектные примеры

Для частного дома можно применять самые разные конструкции кровельных окон. Вот так выглядит одно из решений – открывающийся вверх оконный блок благородного черного цвета. Его внешняя притягательность гармонично сочетается с неброской светло-коричневой металлочерепицей вокруг.

А вот тут не стали делать цветового контраста – просто сыграли на симметрии двух конструкций.

Глухие прямоугольные окна в очень крутом скате крыши смотрятся вполне симпатично.

Окно балконного формата может выглядеть так: одна часть поднимается, а другая, имеющая по периметру барьер средней высоты, оказывается наружи. Как отчетливо видно по фотографии, если все правильно рассчитано, система вполне устойчива и красива, ничто не мешает выходить на свежий воздух. Вот так выглядит одна из завершающих стадий монтажа изящных окон на крыше: обрешетка уже набита, но облицовочный материал еще не выложен. А эти белые окна, встроенные в небольшой выступающий «домик», мало кого оставят равнодушными, особенно из-за контраста с неяркой красноватой отделкой крыши.


Слуховое окно на крыше фото

sluhovoe-okno-na-krishe-foto-1
sluhovoe-okno-na-krishe-foto-2
sluhovoe-okno-na-krishe-foto-3
sluhovoe-okno-na-krishe-foto-4
sluhovoe-okno-na-krishe-foto-5
sluhovoe-okno-na-krishe-foto-6
sluhovoe-okno-na-krishe-foto-7
sluhovoe-okno-na-krishe-foto-8
sluhovoe-okno-na-krishe-foto-9
sluhovoe-okno-na-krishe-foto-10
sluhovoe-okno-na-krishe-foto-11
sluhovoe-okno-na-krishe-foto-12
sluhovoe-okno-na-krishe-foto-13
sluhovoe-okno-na-krishe-foto-14
sluhovoe-okno-na-krishe-foto-15

Как сделать слуховое окно на крыше своими руками

Название слухового окна известно всем, но мало кто знает, почему оно так называется.

В толковом словаре Владимира Даля этот термин помещен в статью «Слух», рядом со словами «продушина», «проем» и «для слуху».

Продолжая ряд толкований, ученый записал «слух в кровле» и «слуховое окно».

Однако не до конца понимая происхождение термина, тут же добавил: «хотя тут нечего слушать».

Любопытно, в этой же статье Даля приведено выражение «слухи ветром носит». Раньше такие окна ставили в светелках для прислуги, и их название вполне увязывается с вечерними посиделками и доносимыми ветром обрывками разговоров.

Существует еще одна легенда, связанная с московским Манежем, который был построен в 1817 году в честь победы над наполеоновской Францией. На строительстве Манежа была занята артель крепостного мужика по фамилии Слухов.

Изначально кровля Манежа, как и фронтоны, была без окон и проветривание чердака не осуществлялось. Во время сильной жары чердак раскалился, и расширившийся воздух деформировал потолочное перекрытие здания и крышу.

О происшествии доложили императору Александру I, и крышу пришлось срочно переделывать. Слухов нашел выход, и разместил на скатах большое количество окон для проветривания, после чего их назвали по фамилии мастерового — слуховыми.

Это важно! Еще одна функция окон заключалась в том, чтобы снизить нагрузку на потолочное перекрытие. Балки не выдерживали веса огромного пролета и прогибались. Сильный сквозняк создал над перекрытием зону пониженного давления, за счет чего нагрузка на балки уменьшилась.

В наше время слуховые окна широко применяются при строительстве скатных крыш и выполняют три функции: выход на кровлю, проветривание и освещение чердачного помещения.

Наиболее известны четыре типа слуховых окон:

  • с трехскатной крышей;
  • с двускатной крышей;
  • с плоской крышей;
  • циркульные.

Оформление крыш слуховых окон осуществляется по общим правилам. В качестве покрытия могут использоваться кровельные материалы ондулин, металлочерепица, и другие.

Рамы слуховых окон монтируются в одной плоскости со стенами и отличаются разнообразием. Наиболее часто встречаются рамы с прямоугольным и дуговым (циркульным) проемами.

Еще одно название слуховых окон – «люкарна», что в переводе с французского означает мансардное окно. В последние годы мансарды стали очень популярны и не исключено, что скоро термин «слуховое окно» останется лишь в старых книгах.

Что предусмотреть?

Существует множество вариантов конструкций крыш зданий. Наиболее часто как в гражданском строительстве, так и в частном секторе для административных и жилых строений обустраиваются покатые кровли.

Они обладают рядом преимуществ и часто оборудуются слуховыми окнами, которые вполне возможно сделать своими руками. Их форма и расположение могут отличаться друг от друга, но все они выполняют одинаковые функции.

Назначение:

  1. Освещение подкровельного пространства (мансардного или чердачного помещения).
  2. Его качественная вентиляция.
  3. В отдельных случаях – прямой выход на крышу для ее профилактического осмотра и проведения ремонтных работ.
  4. Часто играют роль неотъемлемой части всей архитектурной композиции, и иногда – и аварийного выхода.

Современные слуховые окна представляют собой не только небольшие домики со своими стенками и перекрытием, но имеют и множество других конструктивных вариантов.

По исполнению они подразделяются:

  • с плоской;
  • с одно- или двухскатной;
  • вальмовой крышей;
  • панорамные;
  • мансардные (встроенные);
  • цельностеклянные («зенитный фонарь»).

Само окно может быть различной формы:

  • круглое;
  • квадратное;
  • прямоугольное;
  • треугольное;
  • овальное.

Но, независимо от его конструкции, при сооружении необходимо придерживаться определенных общепринятых норм. Если планируется обустройство слухового окна, то это должно быть учтено еще на этапе возведения стропильной системы здания.

Крутизна ската

Для предотвращения проникновения влаги в чердачное помещение (мансарду) в районе окна необходимо обеспечить ее естественный сток с кровли. Поэтому уклон должен быть не менее 50 для плоских крыш и от 150 и выше – для «скатных».

Полезный совет! При определении крутизны необходимо ориентироваться и на особенности климата в месте проживания (интенсивность осадков, господствующие ветра, расположение дома). Поэтому нужно подбирать наиболее компромиссный вариант.

Расположение окон

В зависимости от размеров крыши, ее конфигурации и общего архитектурного замысла оконные проемы могут быть расположены как на одной линии (по горизонтали), так и в 2 ряда (в шахматном порядке).

При определении их количества нужно учесть, что специалисты советуют соблюдать условие: общая ширина всех проемов должна быть более половины длины края ската крыши. Расстояние от пола мансарды до нижнего ряда окон принимают равным 1 м.

Форма

Наиболее «выгодная» – треугольная. Такая конфигурация оконного проема привлекательна тем, что «линия соприкосновения» каркаса домика слухового окна с крышей значительно меньше, чем у квадратного или прямоугольного профиля.

Именно здесь наиболее вероятно проникновение влаги в подкровельное пространство. Выбор окна треугольной формы значительно уменьшает объем обязательных работ по гидроизоляции этого проблемного места.

В то же время необходимо учесть, что такая форма оконного проема несколько снизит освещенность внутри чердачного помещения. Поэтому целесообразно фасад окна выносить на одну линию со стеной здания.

Пошаговая инструкция

Рассмотрим технологию строительства слухового окна на примере треугольного профиля. Порядок работы.

  1. Необходимо составить план расположения слуховых окон (если их несколько) и точный чертеж «домика» с указанием всех его размеров.
  2. По сути, для него обустраивается своя, персональная стропильная система по той же методике, что и для крыши всего строения – со своим коньком, опорами и несущим каркасом.
  3. В местах расположения окон при монтаже «общедомовой» стропильной системы устанавливают более массивные брусья или доски, так как на эти опоры будет приходиться дополнительная нагрузка.
  4. На данные стропила крепятся горизонтальные балки. Первая – на уровне мауэрлата (верхний край стены дома), а вторая – в зависимости от высоты «слухового» оконного проема.
  5. К этим «перекладинам» будет прикрепляться каркас домика. Нужно учесть, что к верхней балке будет крепиться его конек. От ее расположения зависит, как будет ориентирована его крыша.
  6. «Треугольник» профиля домика крепится к нижней перекладине – гвозди, скобы, металлические уголки. От его основания до верхней балки укладываются брусья, которые надежно фиксируют всю конструкцию.
  7. От вершины треугольника до нее – коньковый пролет. В результате получается «скелет» будущего смотрового окна.
  8. Ставится оконная рама, которая крепится не только к треугольнику профиля, но также соединяется брусьями с уложенными балками крепления основания треугольника с верхней перекладиной.
  9. Далее монтируются боковые вертикальные перемычки и несущий каркас – обрешетка.По аналогии с обустройством крыши всего дома также производится укладка всех необходимых материалов (паро- и гидроизоляции, утеплителя).
  10. Линия соприкосновения каркаса домика слухового окна с крышей дополнительно герметизируется специальными уголками, прижимными планками и тому подобное.
  11. Отлично подходят саморасширяющиеся ленты, мастичные составы и различные герметики. Зная все эти особенности монтажа, можно соорудить слуховое окно любого профиля.

Видео описание

Об истории слуховых окон в следующем видео:

Источники
  • https://stroicod.ru/element/other-elem/konstrukciya-sluxovogo-okna.html
  • http://www.krovlyakrysh.ru/dokumentatsiya-i-proektirovanie-krovli/sluhovoe-okno-na-kryshe-konstruktsiya-chertezh/
  • https://poweredhouse.ru/sluhovoe-okno-na-kryshe-konstrukcii-chertezhi/
  • http://otkroyokno.ru/%D1%81%D0%BB%D1%83%D1%85%D0%BE%D0%B2%D1%8B%D0%B5-%D0%BE%D0%BA%D0%BD%D0%B0-%D0%BD%D0%B0-%D0%BA%D1%80%D1%8B%D1%88%D0%B5.html
  • http://www.krovlyakrysh.ru/dobornye-elementy/prochie-elementy/okna-v-kryshe-doma/
  • https://oknanagoda.com/okna/mansardnie/kakie-byvayut-okna-v-kryshe.html
  • https://balkonka24.ru/sluhovoe-okno.html
  • http://jsnip.ru/dom/sluhovoe-okno-na-kryshe-konstrukcija-chertezh.html
  • https://stroy-podskazka.ru/krysha/okna/
  • https://cornas.ru/sluxovoe-okno/
  • https://m-strana.ru/articles/slukhovye-okna-na-kryshe-ikh-naznachenie-i-vidy/

Читайте также:  Зенитные фонари их виды, назначение и характеристика, а также особенности монтажа и ремонта
Все окна
