Устройство балконов, лоджий, эркеров в зданиях с различными конструктивными системами

Конструкции балконов, лоджий, эркеров

Пространства, образуемые выступающими горизонтальными конструкциями зданий относятся к летним помещениям. Открытые летние помещения (балконы) в умеренной климатической зоне целесообразно размещать при общей комнате и кухне, а в южных районах и при спальне.

Глубина летних помещений должна быть не менее 90 см для средних климатических районов и не менее 120-180 см для южных, так как там часто размещают летом спальные места и места для приема пищи.

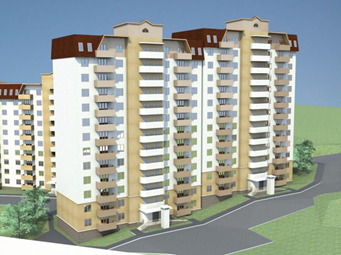

Балконы, эркеры, лоджии существенно повышают комфортность квартир за счет связи с внешней средой и одновременно они обогащают пластику фасадов. Рациональность их применение зависит от климатических особенностей района строительства. В жарком климате балконы и лоджии – затеняют внутренние помещения от избыточной инсоляции.

Эркеры, дающие увеличение освещенности и инсоляции внутреннего объема помещения, хорошо применять в северных районах.

 Устройство открытых помещений — балконов и лоджий в жилых и общественных зданиях массового строительства осуществляется из типовых конструктивных элементов заводского изготовления.

При строительстве зданий на крутых уклонах или уступающей вглубь фасадной плоскостью устраивают открытые террасы, располагающиеся над эксплуатируемыми объемами. Полы таких террас служат эксплуатируемыми крышами перекрываемых объемов, что требует внимательного отношения к вопросам гидроизоляции.

Конструктивные особенности балконов, лоджий, эркеров многовариантны и зависят от строительной и конструктивной систем здания.

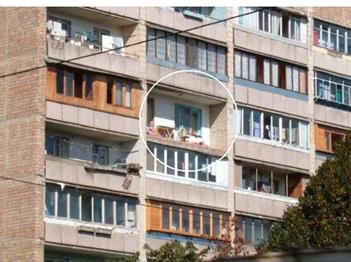

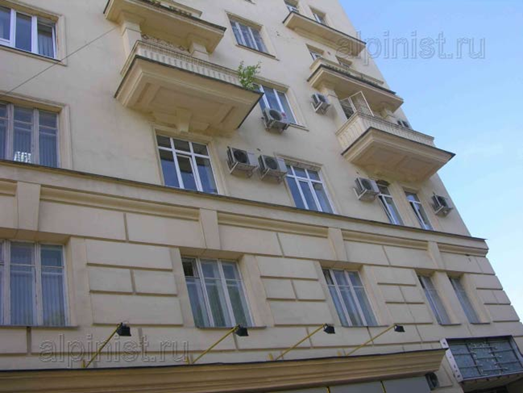

Балконы — открытые консольные площадки с выносом 90-120 см от плоскости стены, имеющие по трем сторонам ограждения высотой до 1,0 м. Форма балконов может быть разнообразна — прямоугольная, трапециевидная, треугольная, криволинейная, пилообразная и др.

Балконы выполняют в квартире две основные функции: служат для отдыха и как место выполнения различных хозяйственных дел (разведения цветов, сушки белья, проветривания вещей, хранения продуктов).

В практике проектирования балконы применяют открытые с ветрозащитными стенками, а лоджии встроенные, выносные, а также выносные и встроенные лоджии-балконы.

По своей статической схеме балконные плиты могут работать:

• как консольная плита, передающая изгибающий момент и вертикальную опорную реакцию на конструкцию стены и перекрытие здания;
• как балочная плита, имеющая вариантные решения опирания сторон: — на консольные балки, подвеску к внутренним поперечным стенам здания или опирания на выносные стойки.

Сопряжение балконной плиты с наружной стеной и перекрытием должно удовлетворять не только требованиям прочности, но и обеспечивать теплоизоляцию. Поэтому при выполнении балконных плит из тяжелого бетона в стык между балконной плитой и плитой перекрытия укладывают теплоизоляцию. Балконная плита может быть выносной консольной частью панели перекрытия, отформованной из легкого бетона.

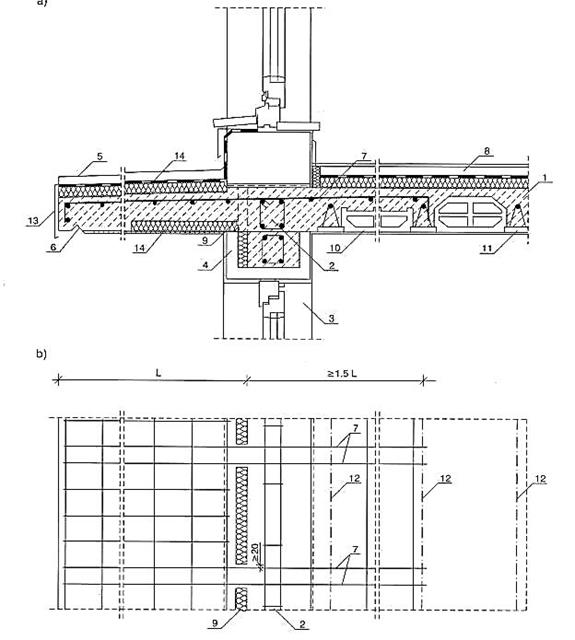

Конструкции балконов: а — из железобетонных плит; б — по железобетонным консолям; 1 — балконная плита; 2 — плита перекрытия; 3 — утеплитель; 4— цементная стяжка; 5— гидроизоляционный ковер; б—пол; 7—слив, 8— балка

Ограждения балконов обычно выполняют в виде металлической решетки. Наиболее ответственными являются места заделки стоек ограждения в плиту и поручней в стену.

Стальные детали балконов должны быть защищены от влаги. Для защиты балок от коррозии их обетонируют. В качестве архитектурных украшений балконов применяли цементно-песчаные или гипсовые детали. Детали креплений наиболее подвержены разрушению, поэтому их защите от атмосферных воздействий уделяют особое внимание.

Балконная плита имеет гладкую нижнюю плоскость или выступающие по контуру ребра, но во всех случаях по низу наружных граней плиты, должен быть устроен — слезник, не допускающий намокания наружной поверхности стены здания. Верхняя плоскость балконной плиты выполняется с уклоном от фасадной плоскости стены в 1-2%.

Гидроизоляционный ковер укладывают по верху плиты с заделкой его верх по стене здания. По слою гидроизоляции устраивают по цементной или асфальтовой стяжке пол из керамических плиток, расположенный на 50-70 мм ниже пола помещения, к которому примыкает балкон и на 100-120 мм ниже уровня дверного порога.

 Для устройства балконов применяют специальные балконные плиты. Такие плиты в крупноблочных зданиях крепят защемлением плиты между передаточными, простеночными и подоконными блоками со сваркой стальных анкеров с закладными деталями перемычечного блока и балконной плиты.

Верхняя  арматура  балкона  бетонируется  в  каналах  сборной  плиты  с  шагом  через один канал.

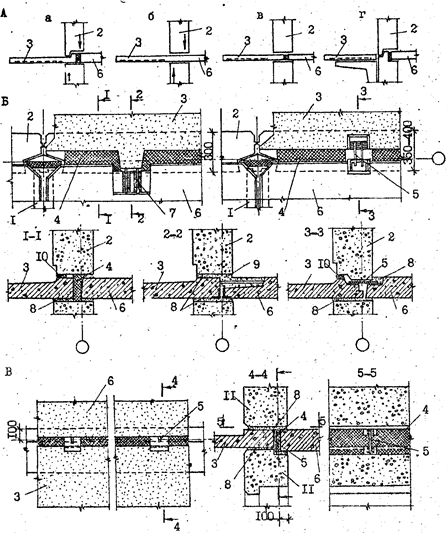

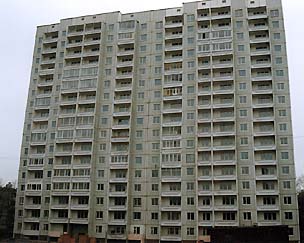

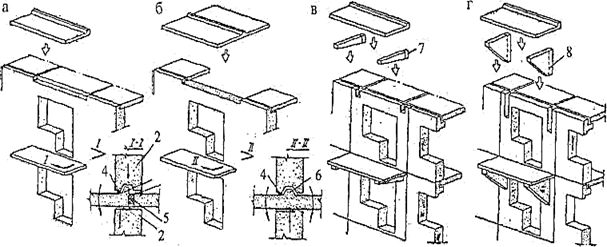

В крупнопанельных зданиях в зависимости от конструкций наружных стен (несущих, ненесущих) и перекрытий применяют различные схемы устройства балконов.

Перекрытие лоджий-балконов выполняют из балконных плит, панелей перекрытий, а также из специальных плит с усиленным фасадным ребром. Перекрытие встроенных лоджий-балконов опирают на наружные боковые стены лоджий, а выносных лоджий и лоджий-балконов на специальные приставные иди навесные бетонные стенки — «щеки».

Ограждения балконов и лоджий состоит из металлической решетки и прикрепленных к ней глухих или решетчатых ограждений – экранов.

Ограждения балконов и лоджий выполняют из металлических решеток, укрепленных в бетонной плите перекрытия лоджии (балкона). Ограждение может быть глухим с обшивкой решетки декоративными листами стеклопластика, гофрированного металла и др., а также с устройством кирпичной стенки толщиной в четверть кирпича.

Полы на балконах и лоджиях устраивают из керамических плиток, цементным железнением поверхности, асфальтовыми.

Лоджии могут быть встроенными в объем здания или выступать за фасадную плоскость — выносные, но в обоих случаях они имеют глухое боковое ограждение. При встроенных в объем здания лоджий требуется устройство примыкающих утепленных боковых (торцовых) стен.

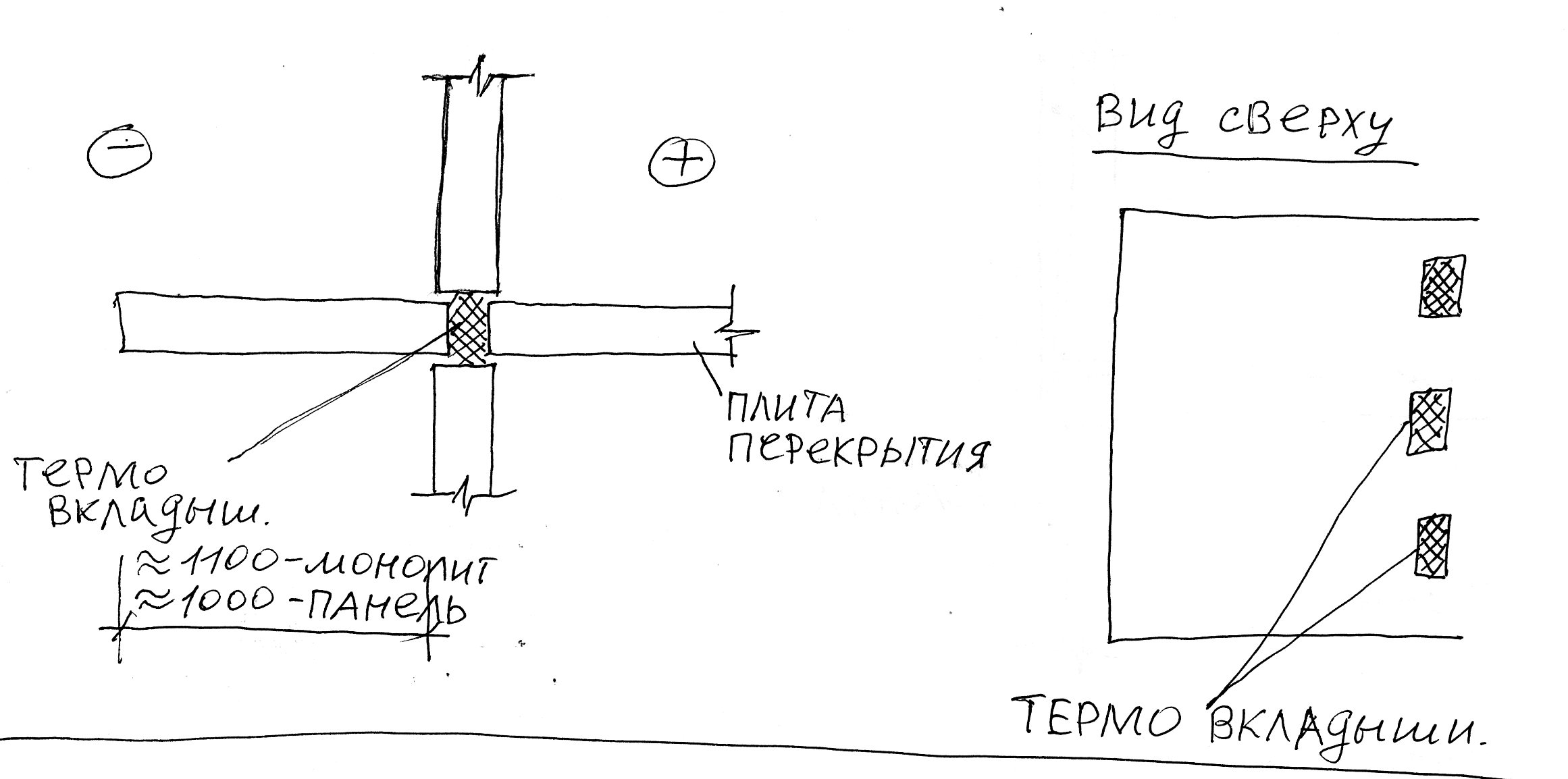

В перекрытиях лоджий, заведенных на наружную стену, с целью исключения мостиков холода, устанавливают теплоизляционные прокладки.

Конструкция выносных лоджий осуществляется с помощью дополнительных, перпендикулярных фасаду несущих или навесных боковых стен, выступающих консолей колонн каркаса или защемленных в поперечных внутренних стенах консольных балок.

 Несущие боковые стены лоджий применяют только для зданий средней этажности. При этом для обеспечения совместной осадки лоджий и стен здания боковые щёки-стены лоджий опирают на участки фундаментов поперечных внутренних стен, вынесенных за плоскость фасада.

Разработаны конструкции раздвижного остекления лоджий, что в наибольшей степени отвечает требованиям комфортности в средней и северной климатических зонах России. При остекления балконов или лоджий возникает существенный недостаток, выражающийся в уменьшении светового потока в среднем на 15-20%, так как широкие вертикальные и горизонтальные импосты рам ограждения препятствуют прохождению светового потока.

По конструктивному типу лоджия — помещение, открытое с одной или нескольких сторон, включенное в общий объем здания и огражденное с наружной стороны парапетом. Лоджия может быть отдельным сооружением или разновидностью балкона, углубленного в здание. Лоджии основываются в зданиях старой постройки большей частью на плитах или балках перекрытий, в современном строительстве — на выступающих пилястрах. Сток воды с лоджий осуществляется через отводящие отверстия. Уклон пола лоджий должен быть не менее 5%. Полы лоджий обычно имеют гидроизоляцию из рулонного кровельного ковра или другого изолирующего материала.

Лоджии и террасы: вертикальный разрез —  а) лоджии, b) террасы; 1 — блоки ограждения; 2 — плиты перекрытий;  3 — слой, образующий скат; 4 — пароизоляция; 5 — элемент утепления венца; 6 — противосыростная изоляция;  7 — цементный накрывочный слой; 8 — отделочный слой; 9 — слой, образующий пол и подпольный слой; 10 — бетонная плитка

Безрамная конструкция остекления устраняет этот недостаток. Она представляет собой каркас, собранный из четырех алюминиевых профилей, который с точностью до 2 мм повторяет размеры проема балкона или лоджии. Верхний горизонтальный алюминиевый профиль — несущий, с полками, по которым катается пара сдвоенных роликовых опор, несущих полотна закаленного стекла.

Нижний профиль является направляющим. Вертикальные профили с щеточными уплотнителями обеспечивают плотное примыкание стекол к стенам лоджии (балкона). Все элементы каркаса крепятся к стенам, потолку и ограждению лоджии или балкона. Готовое остекление представляет собой сплошную стену из закаленного стекла толщиной 6 мм без рам и вертикальных стоек. Для проветривания предусмотрен механизм фиксирования открытых створок.

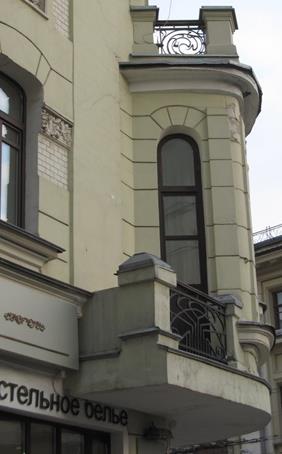

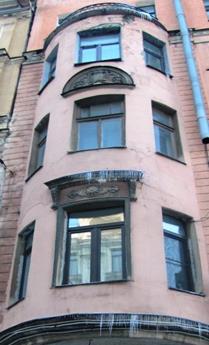

 Эркер — вынесенный за фасадную плоскость объем внутреннего пространства здания обеспечивает увеличение инсоляции полезной площади комнаты и эстетически обогащает интерьер. В плане эркеры могут иметь различную конфигурацию — прямоугольную, треугольную, трапециевидную, полукруглую и др.

Эркер является активным средством композиции здания, подчеркивает членение и пластику фасадной плоскости. Он может быть отдельным композиционным акцентом, может ритмично повторяться по вертикальной плоскости здания, или же чередуясь с плоскими участками стены и западающими лоджиями, создавать активную светотеневую пластику фасада.

Стены эркеров могут быть как несущими, так и ненесущими, могут выполняться в виде объемного элемента, навешиваемого на конструкции здания.

При несущих стенах эркеры устанавливаются на фундаментные конструкции. При навесной системе — эркерный объем может не доходить до фундаментов, прерываться в любом месте по вертикали.

Ненесущие облегченные наружные стены эркера опирают на различного типа консоли внутренних несущих конструкций — консоли колонн каркаса, балки, защемленные во внутренних стенах, консоли плит перекрытий.

В навесных эркерах необходимо соблюдать условия теплозащиты нижнего и верхнего его перекрытий, являющиеся наружными ограждающимися конструкциями.

Разработан индустриальный объемный эркерный элемент, предназначаемый для применения как при новом строительстве, так и при капитальном ремонте и реконструкции жилых домов.

Объемный эркер состоит из наружной железобетонной трехслойной стены и одного верхнего несущего перекрытия, изготовляется по стендовой технологии и поставляется на стройку с максимальной степенью заводской готовностью.

Эркеры проектируют с несущими, самонесущими и ненесущими наружными стенами. Несущие и самонесущие стены эркеров устанавливают на самостоятельном фундаменте и проектируют аналогично конструкциям наружных стен. Ненесущие наружные стены эркеров опирают на специальные консольные плиты перекрытий, повторяющих форму плана эркеров.

	Конструкция эркера: а – разрез по эркеру; б – план балок эркера; 1 – облегченная наружная стена; 2 – перекрытие; 3 – цементный пол; 4 – шлак; 5 – паркет; 6 – черный пол; 7 – засыпка; 8 – железобетонная плита; 9 — штукатурка

Кирпичные своды, являющиеся несущим заполнением между металлическими балками, обычно выкладывали на известковом растворе, который при увлажнении со временем быстро разрушается.

Эркер — огражденная наружными стенами часть помещения, расположенная за внешней плоскостью фасадной стены (закрытый балкон). Эркер увеличивает полезную площадь помещения и несколько улучшает инсоляцию. Помимо этого он служит композиционным средством для вертикального членения фасада.

Эркер состоит из несущей и ограждающей конструкции. Элементы несущей конструкции представляют две или более одно-пролетные балки с консолями, заделанными в наружную или внутреннюю стены.

Элементы ограждающей конструкции эркера (стены, потолки, пол) должны обладать необходимым термическим сопротивлением и низкой плотностью, поэтому материалом для них обычно служит пустотелая керамика, многодырчатый или щелевой кирпич, пенобетон или железобетонные панели с внутренним утепляющим слоем. Покрытие эркера часто служит балконом вышележащего этажа — плоской крышей.

Устройство балконов, лоджий, эркеров в зданиях с различными конструктивными системами.

Балконы: Это открытая площадка, которая ограждается на неполную высоту.

Устройство балконов.

1) При продольных несущих стенах:

– Балконная консольная плита

-Консольный выпуск плиты перекрытия

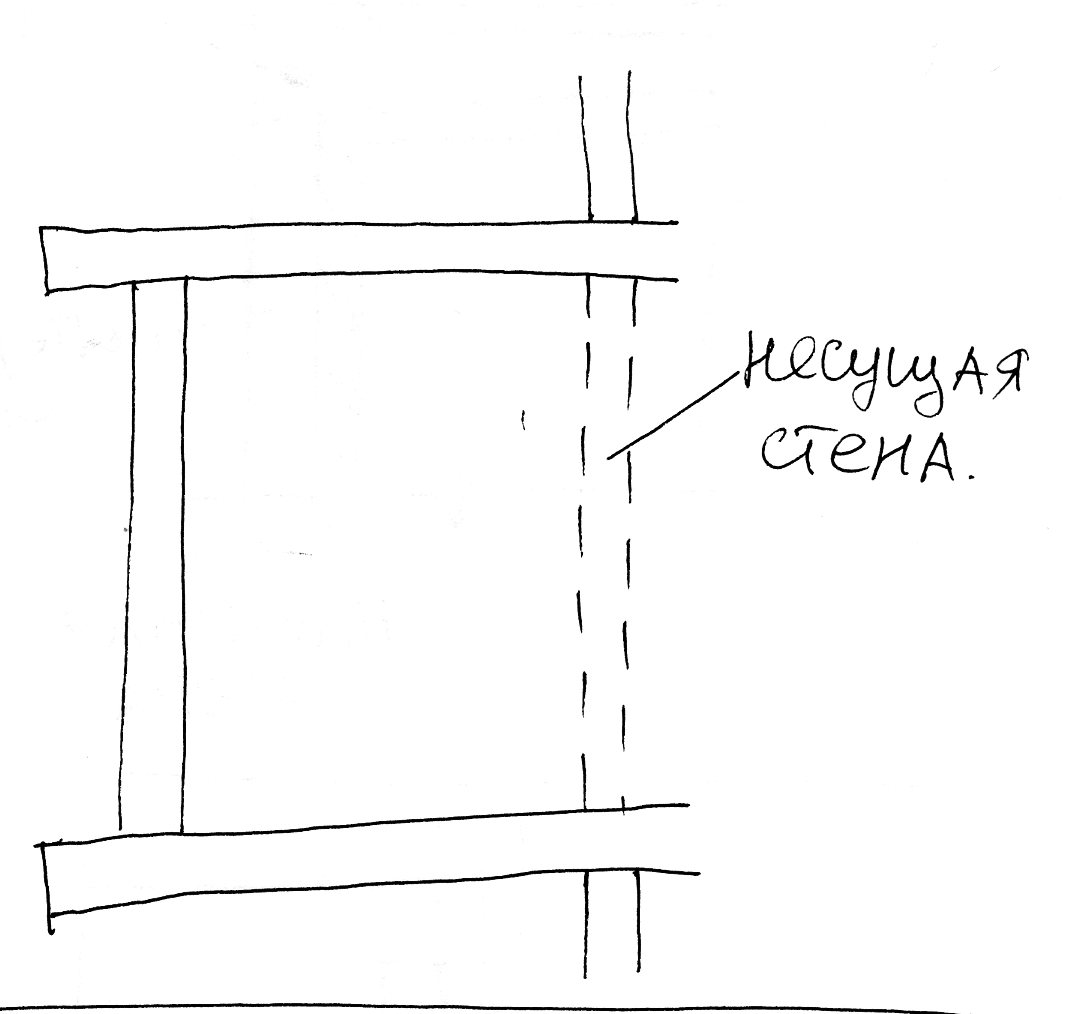

2) При поперечных несущих стенах. Каркасные стены:

2.1. Самонесущие стены.

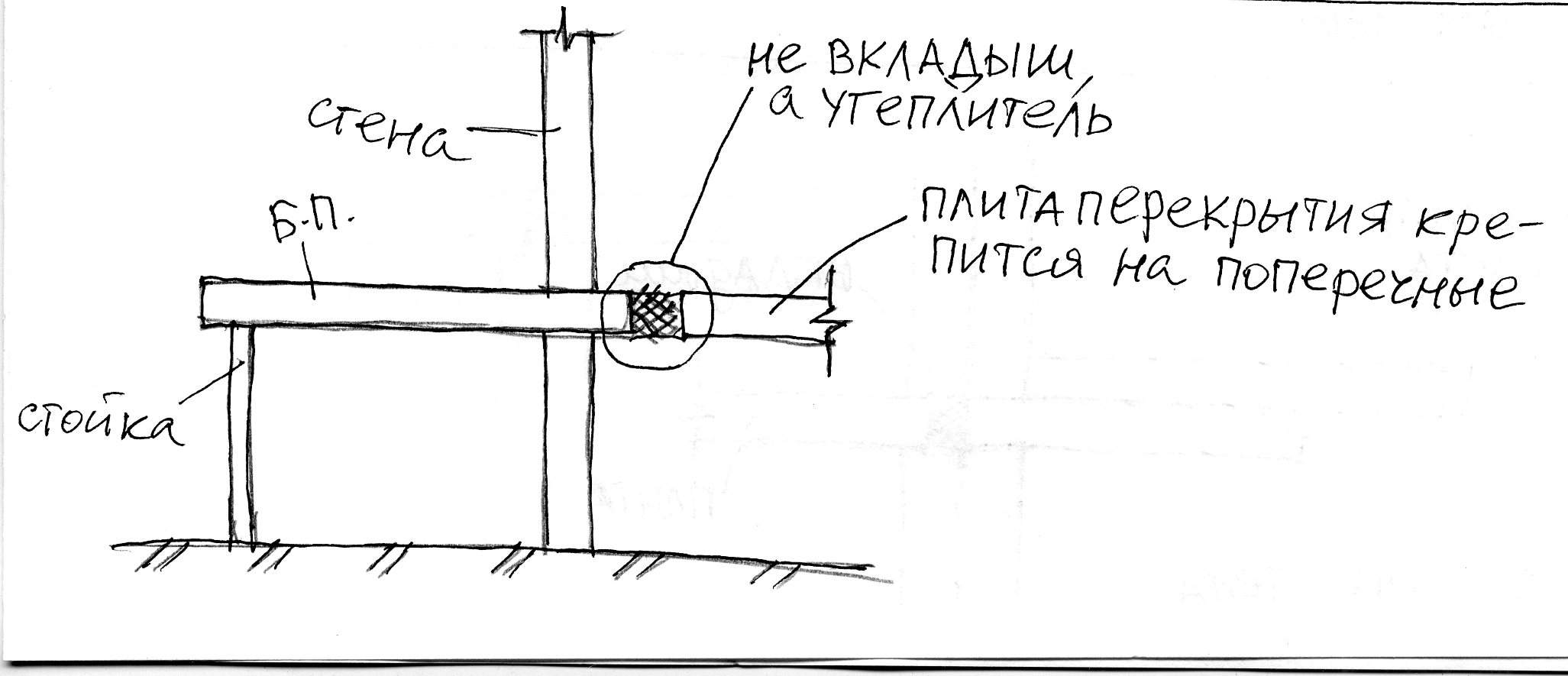

– Передний край плиты балкона опирается на стойки, а задний край балконной плиты заходит за наружную стену на минимальную толщину (50-70мм.). При использовании стоек может возникнуть температурно-осадочные деформации стоек и стен (не рекомендуется делать в здании выше 16 этажей).

– Задний край балконной плиты заходит на минимальное расстояние на наружную стену, а передний подвешивается на тяжах (жесткая арматура или тросы), либо к поперечным несущим стенам, либо же к вышележащему перекрытию. В этом случае длинна балконной плиты равна конструктивному шагу, длине между колоннами или стенами.

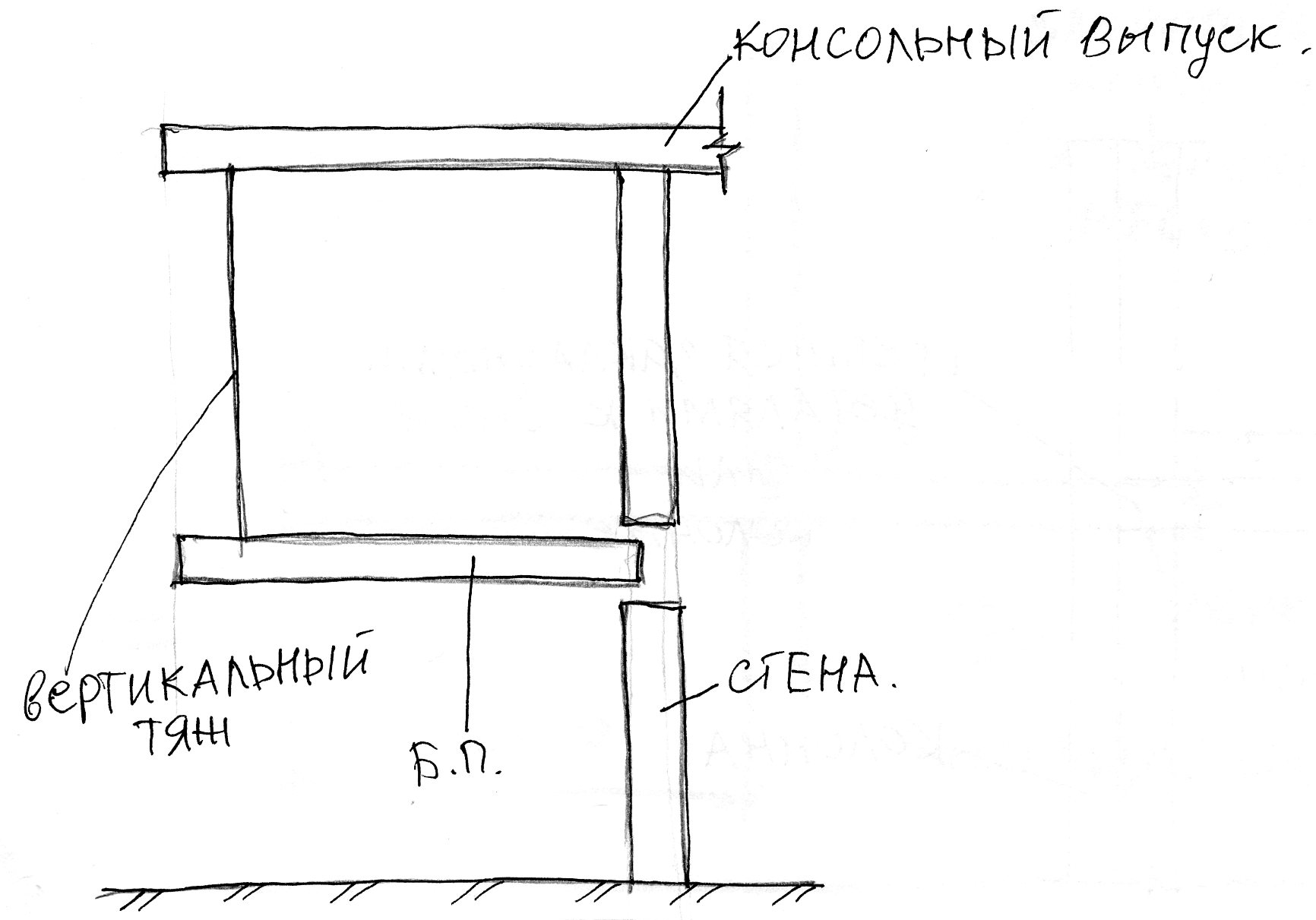

– Вертикальные тяжи. Крепятся к консольным выпускам плиты покрытия. В этом случае плита не должна быть по размеру шага колонн.

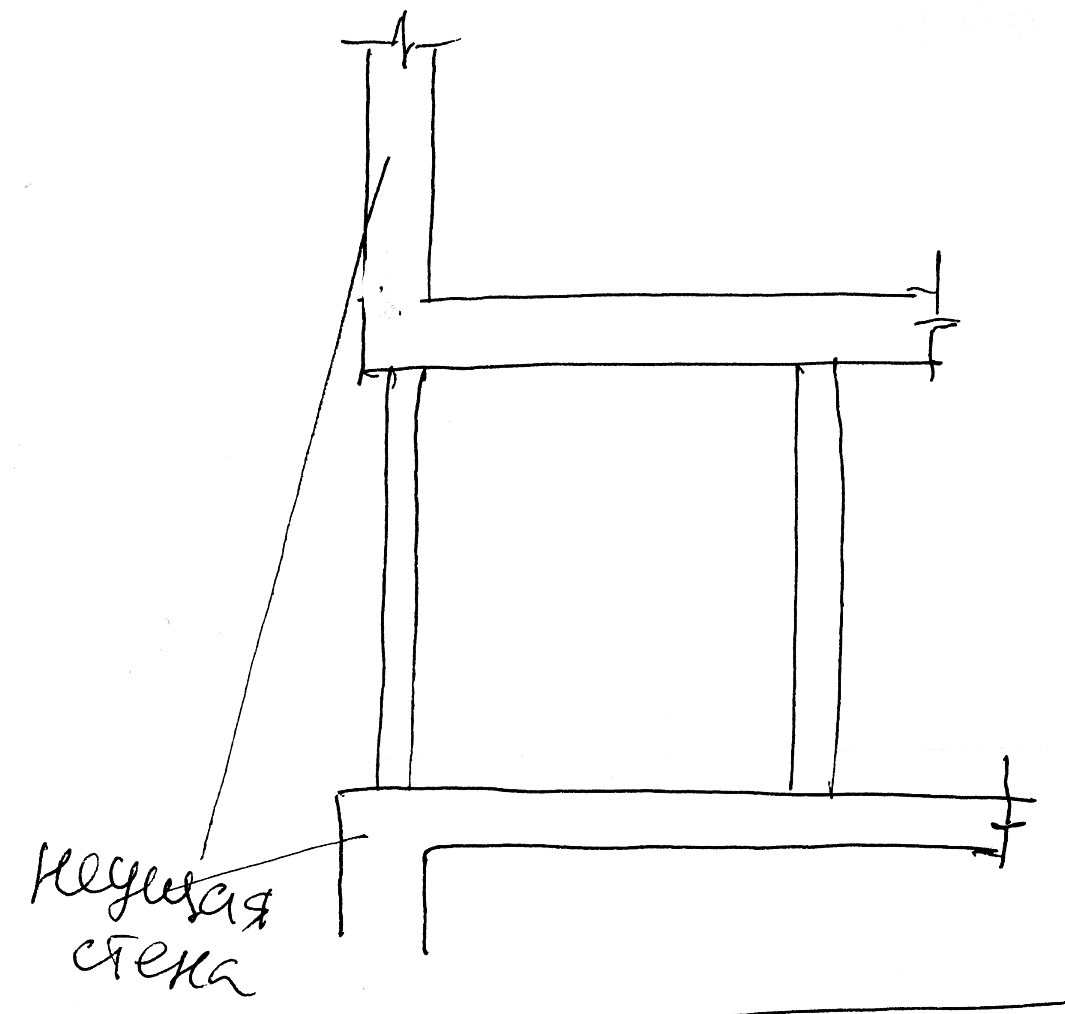

– Консольная плита перекрытия защемленная поперечно-несущими стенами.

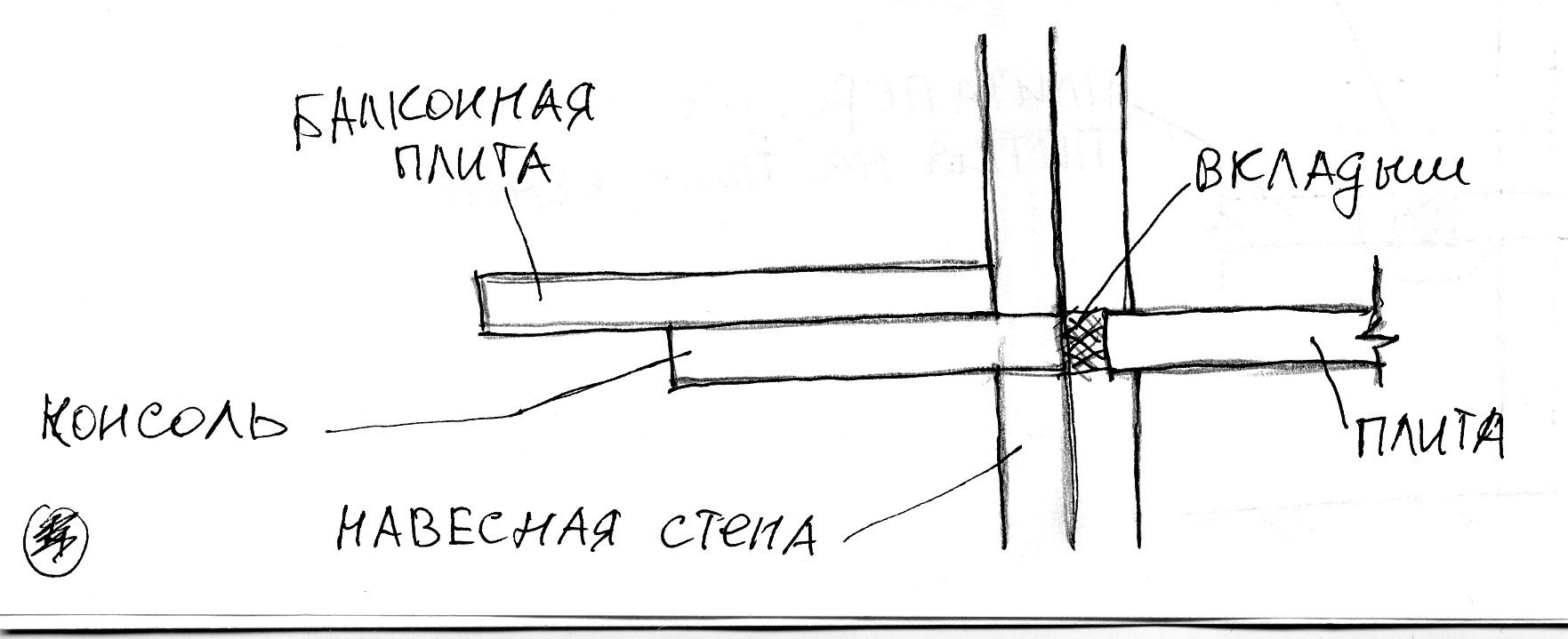

2.2. Навесные стены

– Плита опирается задним краем на несущую поперечную стену, а передним на стойки

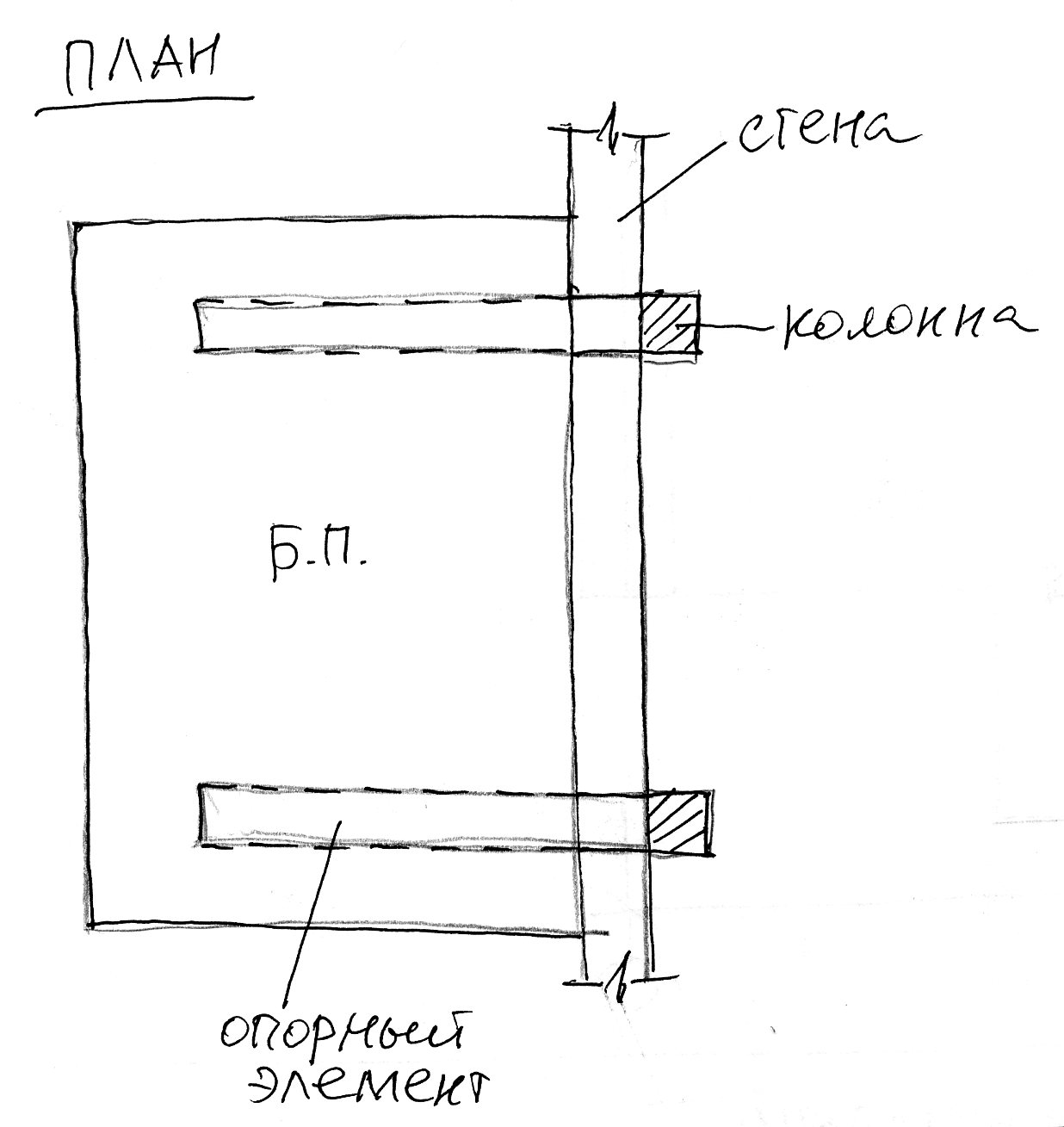

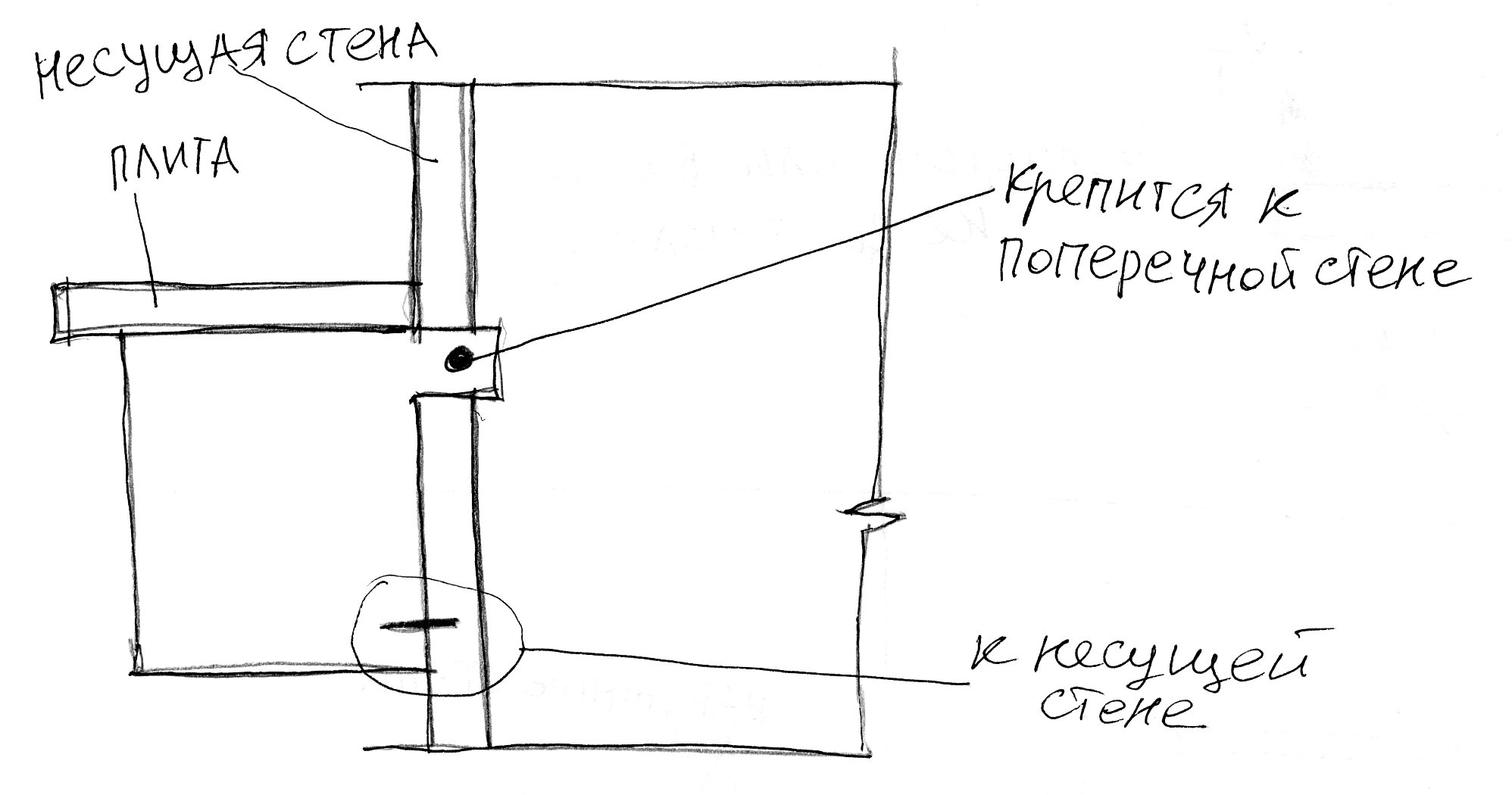

– Балконная плита опирается на опорные элементы, которые крепятся к поперечным стенам или колоннам.

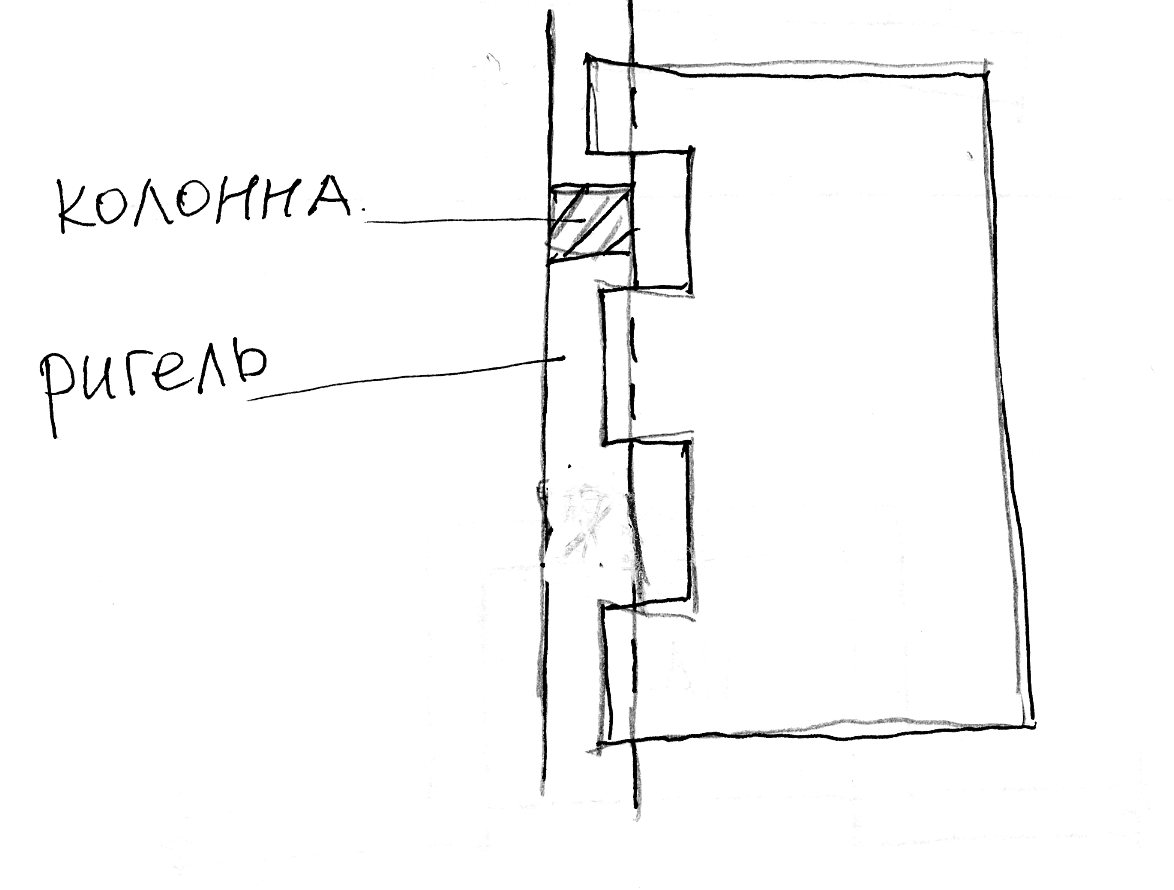

– Балконная плита опирается по этажно на консоли колонн.

-700-1100 – консольные плиты

-1200-1400 – балочные схемы

– при стойках – по архитектурным соображениям

Толщина плит:примерно от 100-120 мм.

Уклон от стены 1-2 %

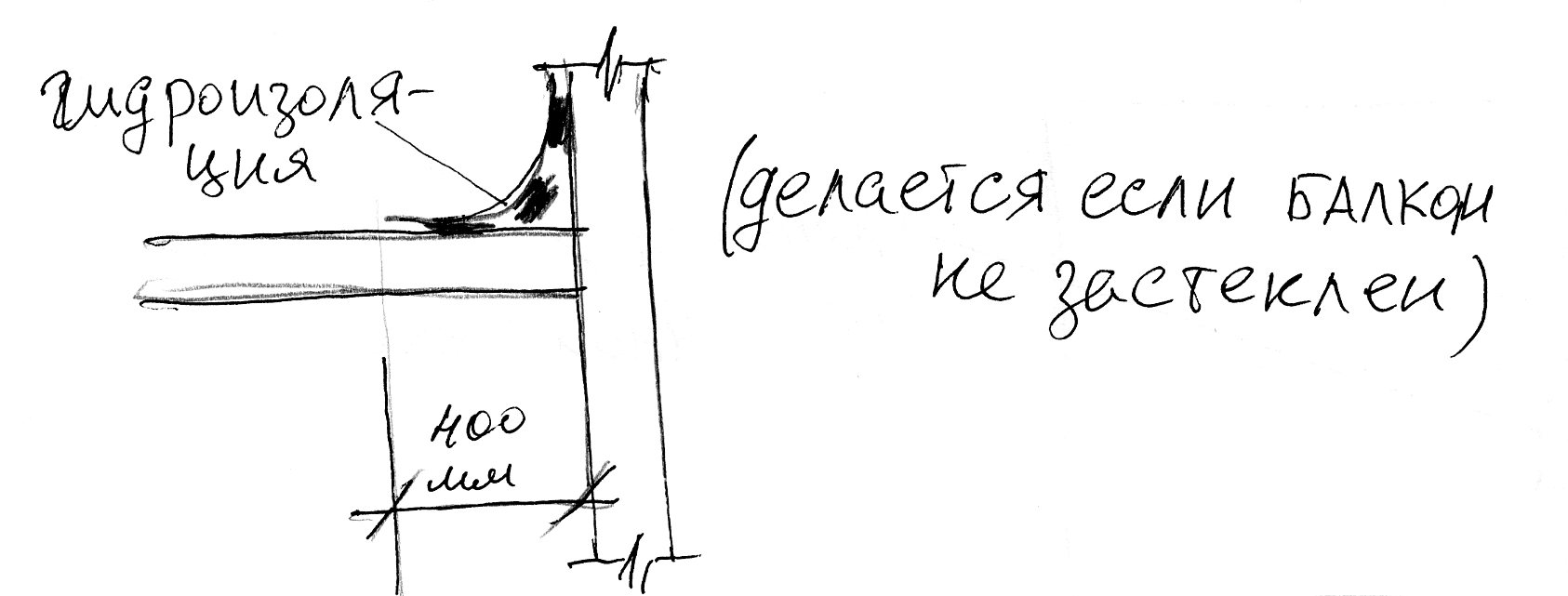

Если балкон не застеклен – необходимо делать гидроизоляцию

Пол балкона –дерево или плитка

Отметка балкона – ниже отметки комнаты на 50-70 мм., и ниже уровня порога на 100-200 мм.

Ограждение балкона- Пластик, стекло, стеклопластик, кирпич

Высота ограждения – 1.05 м. –многоэтажное, 1.20 м. – высотное

Если балкон не застеклен – ограждение не надо доводить до плиты

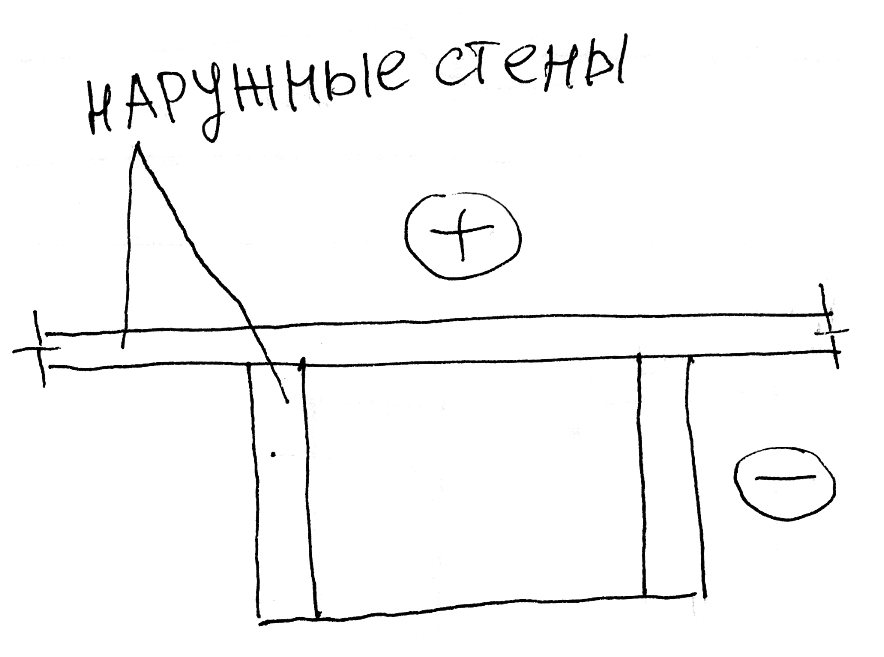

Лоджии:Наличие боковых стенок (щек) – это отличие лоджий от балконов.

1) Западающие (встроенные). Занимают ту часть помещения, которая могла бы входить в состав помещения.

При продольных несущих стенах:

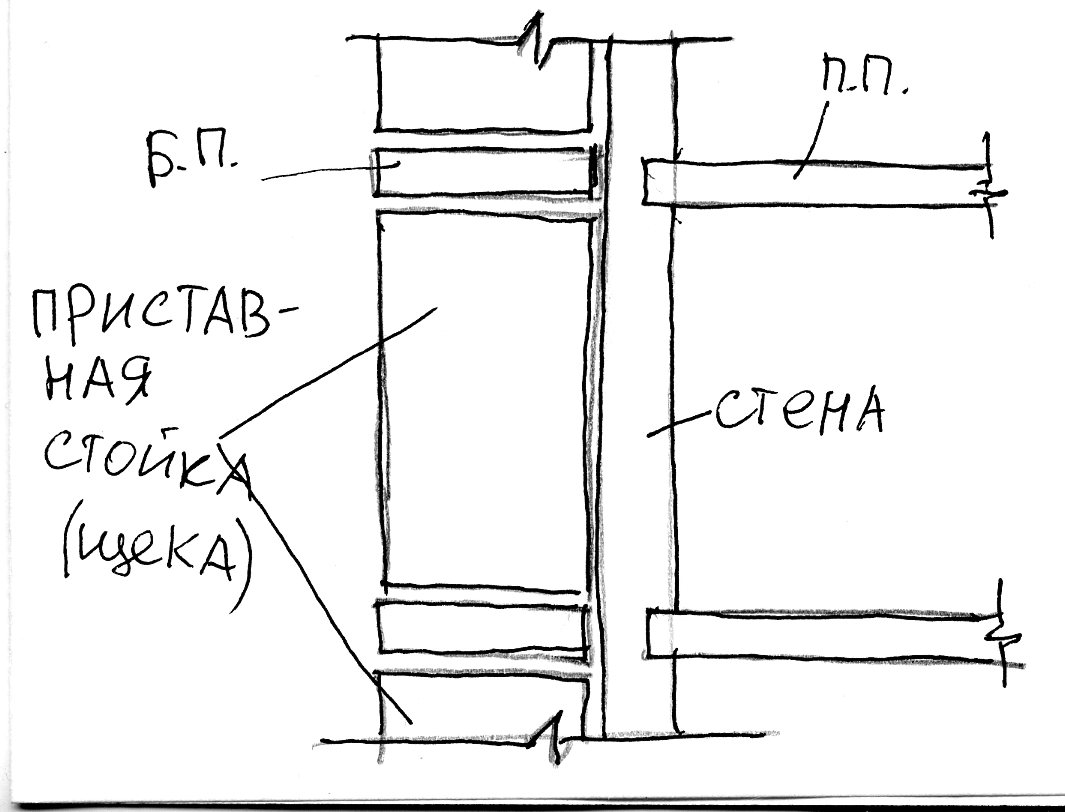

3) Плита лоджии опирается на приставные стенки, которые устанавливаются на свои фундаменты

При поперечных стенах:

1) Западающие лоджии. Опирается на поперечные стены.

2) Выступающие стены. Плита лоджии опирается на продолжение поперечной несущей стены, а стены лоджии навесные, крепятся к поперечным несущим стенам (верхним краем), а нижним краем крепится к стене с помощью закладных деталей.

При наружных навесных стенах:

В этом случае стены лоджии опираются на кронштейн, который опирается на поперечную несущую стену.

1) Западающие лоджии

2) Выступающие лоджии

– Плиты лоджий опираются на приставные стены , которые стоят на собственном фундаменте.

– Плиты и стены опираются на консоли колонн ( поэтажно).

Элементы конструкций лоджий.

– плиты лоджий отдельны от плит перекрытия (что б вместить наружную стену или утепляющий материал)

– Пол лоджий как и у балкона, но если под или над лоджией находится отапливаемое помещение, то плиту лоджии утепляют (пароизоляция со стороны помещения).

–Ограждение как у балкона, но щель между ограждением и плитой не устраивают ( но в углах делают отверстия, что б уходила вода).

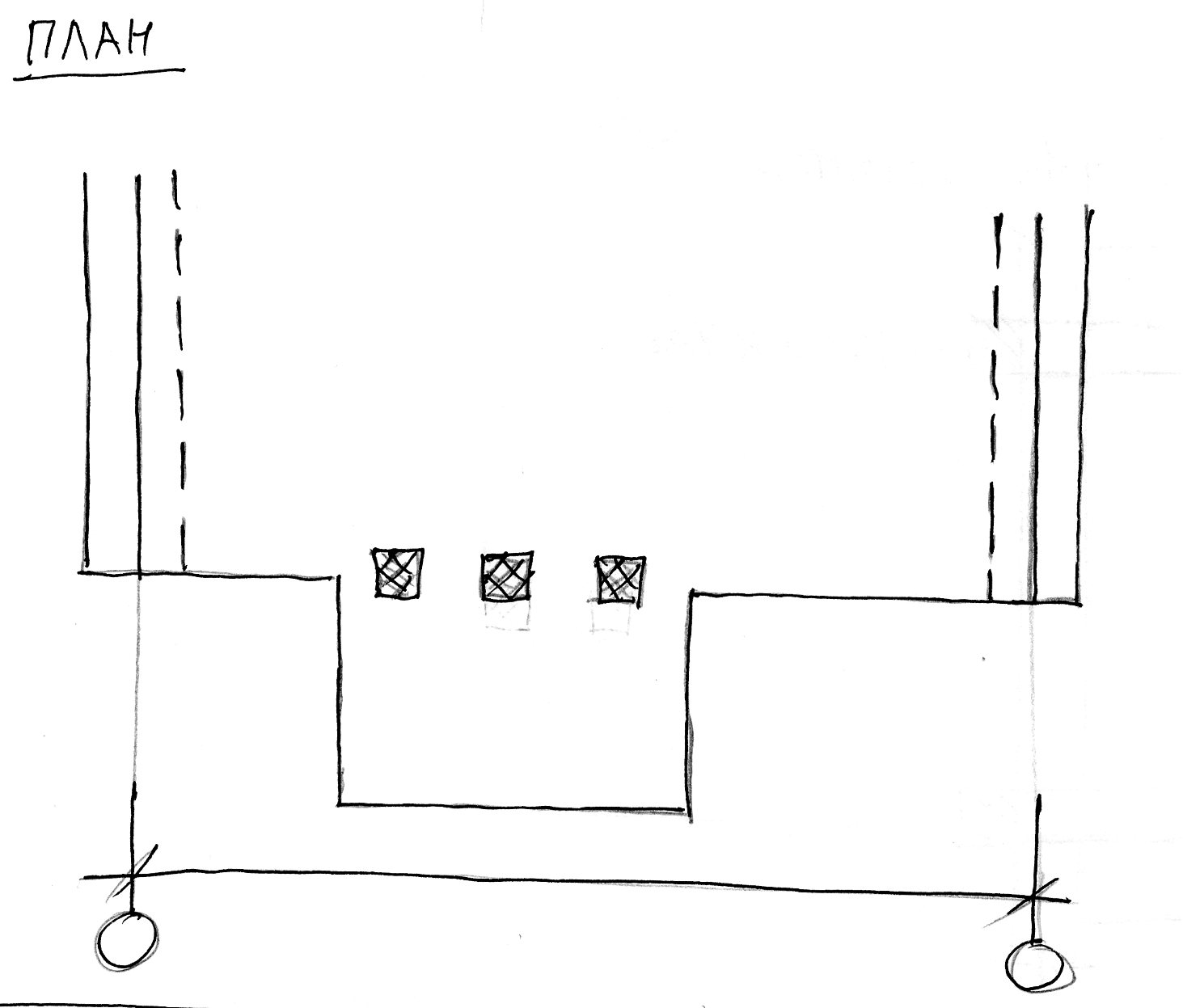

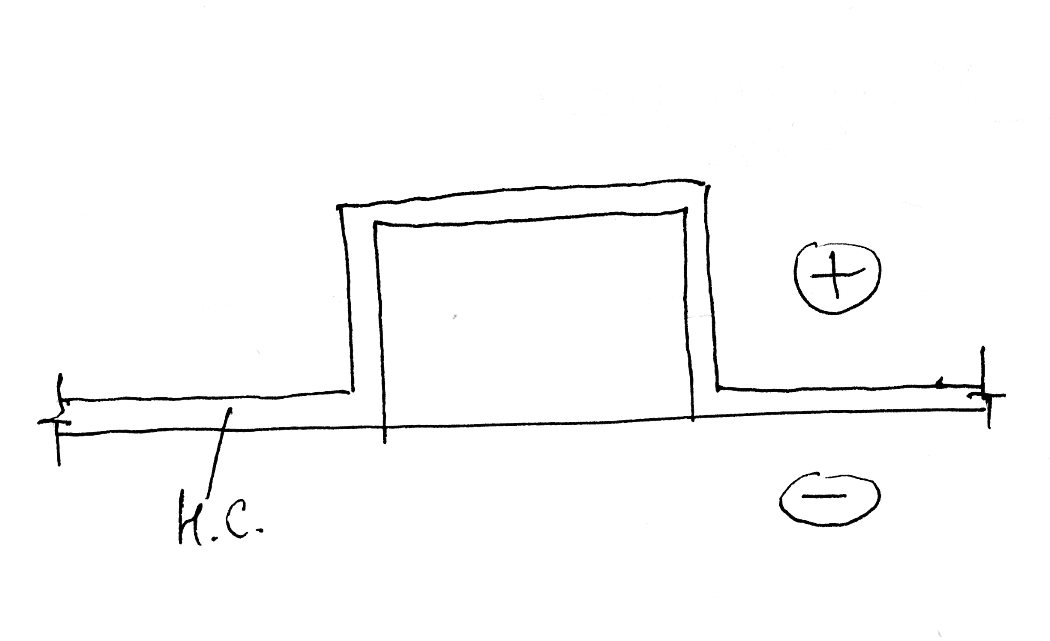

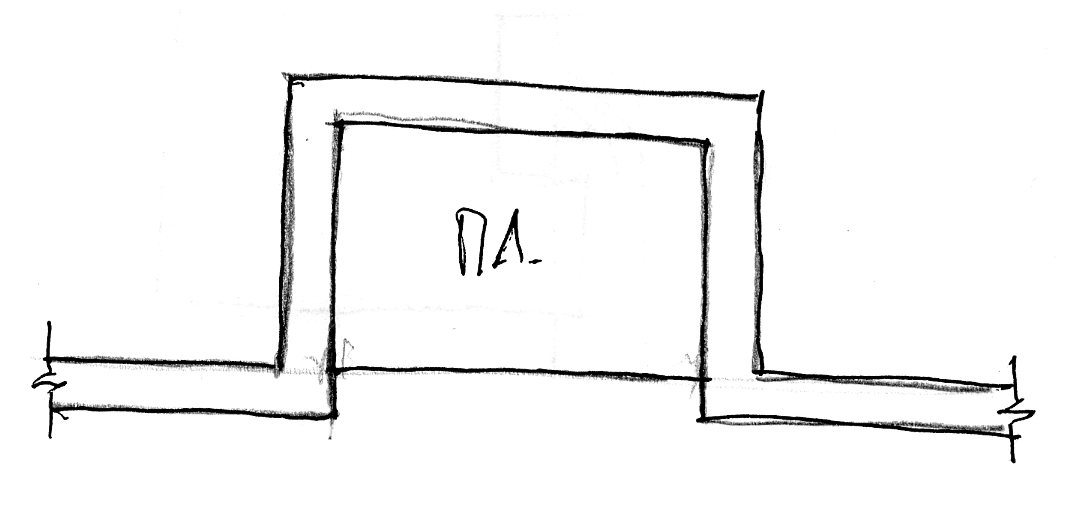

Эркеры:Вынос из фасадной части помещения. Либо на всю высоту здания, либо не на всю (висячие).

1) Продольно несущие стены:

– Стоящий и опирающийся на свой фундамент.

а) Плита эркера является выпуском плиты перекртия

б) Консольный выпуск эркеров

2) Поперечно несущие стены:

– Стоящий эркер(опирается на свой фундамент)

– Висящий ( опирается на кронштейные консоли защемленные в поперечных несущих стенах )

3) Каркасно-несущие стены:

Висящие опираются на консольные выпуски перекрытий или на консольный наружный ряд колонн

У весящих эркеров плита должна быть утеплена (утеплитель снаружи, а пароизоляция со стороны помещения). Если над эркером будет балкон, то утепляют потолок эркера (утеплитель снаружи).Если эркер подводят под крышу, то она делается совмещенной.

Последнее изменение этой страницы: 2016-08-14; Нарушение авторского права страницы

Какие бывают и как укреплять балконные плиты

Балконы в домах – хрущёвках, которые были рассчитаны на срок службы 15 – 20 лет, по прошествии этого времени часто становятся опасными для дальнейшей эксплуатации. Поэтому ремонт балконной плиты – единственный выход обеспечить безопасность, причём не только свою, но и соседей снизу, если балкон расположен в панельном доме на втором этаже и выше. Такой ремонт подразумевает либо полную замену плиты, либо ее качественное укрепление. Иногда необходимые изменения в конструкции возможно внести своими руками.

Виды балконных плит

Стандартные размеры балконной плиты:

• Длина, мм – 3275;
• Ширина, мм – 800;
• Толщина, мм 150…220 (различная толщина балконной плиты связана с разными сериями возводившихся хрущёвок).

Кроме того, производятся бетонные плиты для балконов с диапазоном длины от 1200 мм до 7200 мм, при ширине 1200…1800 мм.

Такими же характеристиками обладают и плиты лоджий. Параметры данных изделий регламентируются ГОСТ 25697-83, в соответствии с которым они подразделяются на три группы:

1. 1 Плоские сплошные балочного типа (ПБ). В монолитном варианте представляют собой часть перекрытия;
2. 2 Плоские сплошные консольного типа (ПБК). Применяются только в хрущёвках с тяжёлыми стенами, выдерживающими нагрузку не менее 110 кг/м2;
3. 3 Ребристые консольного типа (ПБР).

Если делать элементарный расчет балконной плиты, то можно придти к выводу, что в последнем варианте наличие рёбер жёсткости в конструкции изделия увеличивает допускаемые нагрузки. Тем не менее, со временем делать укрепление балконной плиты становится актуальным и для этих случаев.

На консольных балках

Используются в старых жилых домах. Плита-основание поддерживается железобетонными или металлическими консольными балками, заделанными в стену на глубину не менее 38 см.

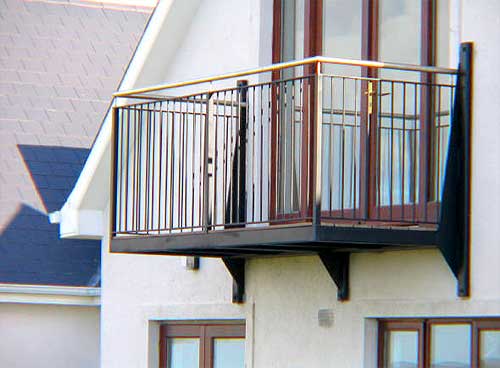

Балкон на консольных балках

На консольной железобетонной плите

Конструкция очень похожа на первый вариант, отличается только тем, что роль плиты-основания играет консольно-защемленная плита. Обычно их устанавливают в кирпичных зданиях, а вот для стен из газобетона или керамоблоков такой вариант не подойдет из-за слишком большого веса конструкции.

Балкон на консольной плите

Эти два вида балконных конструкций могут быть установлены на любом этаже, так как они не предусматривают дополнительных опор.

С внешними опорами

Такие конструкции позволяют делать балконы большего размера. В качестве дополнительных опор могут служить кронштейны или колонны. Однако у колонн есть два недостатка. Во-первых, невозможность расположить балкон выше второго этажа. Во-вторых, есть вероятность того, что фундамент стен и колонн будет оседать неравномерно, что приведет к искривлению балконной конструкции.

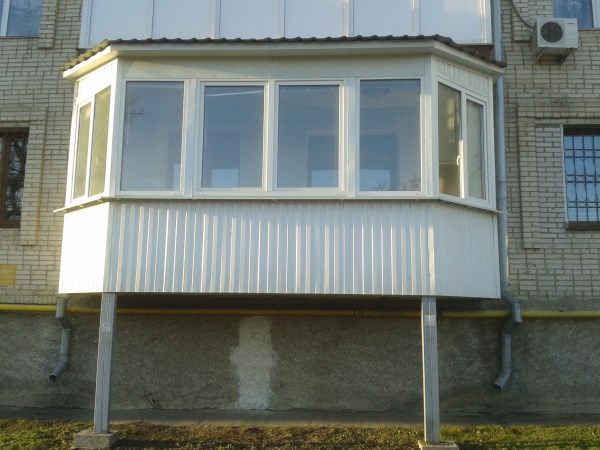

Балкон с внешними опорами

Сейчас на современном строительном рынке появились новые конструкции балконов, которые дают возможность устанавливать их на уже готовое здание.

Существует три типа таких балконов.

Приставные

Крепятся к фасаду здания с помощью боковых опор, а для уменьшения нагрузки на стены предусмотрены лицевые стойки. Под стойками возводят фундамент. Для такого типа балконов под ним необходима свободная площадка.

Пристроенные

Крепятся при помощи несущих консолей. Конструкция также опирается на лицевые стойки.

Навесные

«Навешиваются» на фасад дома при помощи специальных креплений в стене.

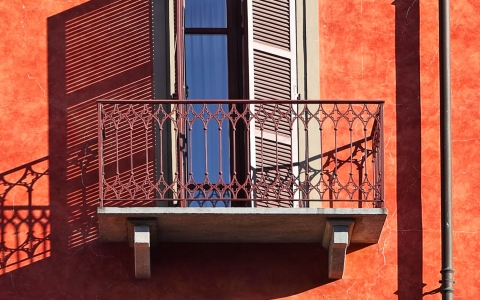

Готовая балконная конструкция

Виды и типы лоджий

Лоджия представляет собой площадку, с одной стороны которой – ограждение, а с других – стены. Главное отличие от балкона в том, что она не выступает за стены здания, а встроена в него. Лоджии различаются по конструкции и могут быть встроенными или выносными.

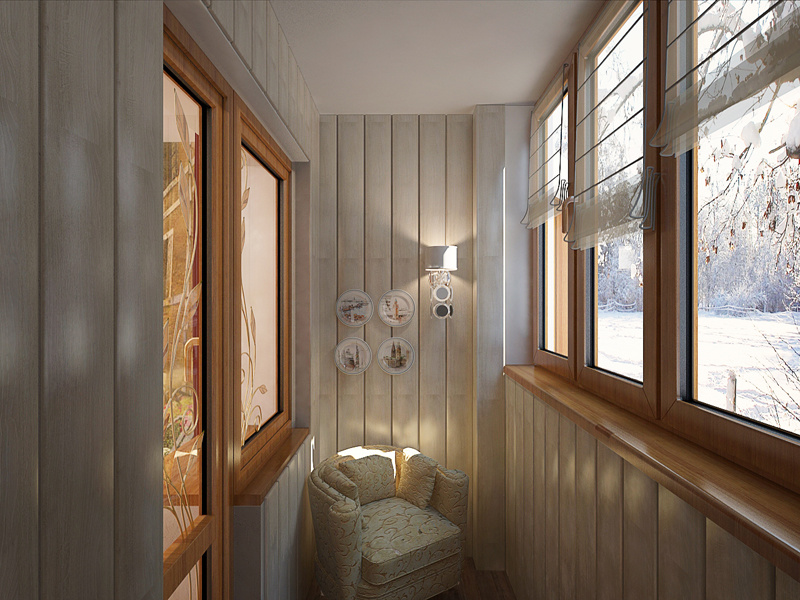

Классическая лоджия

Встроенные

Их образуют наружные несущие стены здания, на которые опирается плита перекрытия.

Выносные

Конструкция состоит из дополнительных стен, перпендикулярных фасаду здания, так называемых «щек» лоджии. Плита перекрытия этих лоджий опирается на консольные балки, зафиксированные в поперечных внутренних стенах.

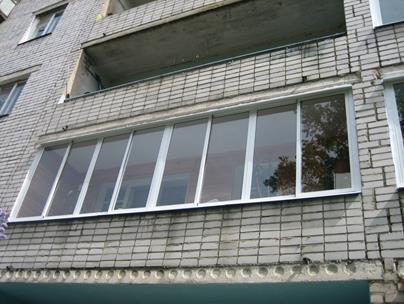

Лоджия-балкон

Некий гибрид лоджии и балкона. Часть помещения встроена в здание, а часть выступает за его стены. Она может быть открытой или застекленной. По сравнению с обычным балконом, она более защищена от неблагоприятных климатических условий, в то же время, в отличие от обычной лоджии, меньше затемняет квартиру.

Что такое французский балкон?

Классический французский балкон несет чисто декоративную функцию. Он не является помещением и практически не имеет площади, максимум это небольшая площадка по ширине равная длине человеческой ноги. Ограждение устанавливается прямо перед дверным проемом. На нем можно любоваться прекрасным видом из окна, но он не располагает местом для прогулок и хранения вещей.

В современном строительстве понятие «французский балкон» несколько изменилось. Теперь это обычный балкон, но вместо стандартных металлических или железобетонных ограждений используются стеклопакеты в алюминиевых или ПВХ конструкциях.

Независимо от того, какой тип балкона или лоджии в вашем доме, этот уголок можно превратить в прекрасное место отдыха. Благодаря современным материалам и технологиям, можно выбрать абсолютно любой вид внешней и внутренней отделки. Его можно остеклить или оставить открытым, при этом сделать красивое ограждение, украсить цветами, тогда он не только защитит вас от ветра и осадков во время вашего отдыха, но и украсит весь облик здания.

Монтаж балконных плит в панельном доме

Технология монтажа определяется материалом, из которого возведены стены здания. Для кирпичных стен заделка производится в нишу, ограничиваемую железобетонными подкладными элементами, на глубину не менее 300 мм. В хрущёвках плиты балконов зажимались между блоками, после чего соединялись с ними сваркой. С этой целью в арматурном каркасе предусматриваются специальные анкерные болты.

Делать укрепление балкона можно следующими способами:

• Расширение балкона по основанию плиты без её замены;
• Усиление балконной плиты способом её армирования;
• Полная замена изделия, пришедшего в негодность, когда предельный срок эксплуатации изделия истёк, и армирование балкона невозможно;
• Укрепление парапета балкона, для чего изменяется его конструкция – толщина прута, или его сечение.

Стоит отметить, что отремонтировать балконную плиту в хрущёвке своими руками теоретически возможно, но весьма опасно, поскольку следует делать точный расчёт всех возникающих нагрузок и опрокидывающих моментов. Расчёту подлежит не только сама конструкция, например, размеры заделываемой консоли, но и узел крепления консоли к стене. Наиболее доступный вариант конструкции – заделка в стену опорных откосов, которые сваркой присоединяются к нижней плоскости балконной плиты. С точки зрения строительной механики более надёжным вариантом считается монтаж подстановочных подкосов снизу.

Важно! В обязательном порядке необходимо иметь письменное согласие соседей снизу в случае монтажа подкоса при восстановлении бетонной плиты.

Установка новых плит балкона выполняется только после того, как возведены стены и выполнен монтаж перекрытия следующего этажа. Подлежащее монтажу изделие поднимают краном, в пазу устраивают так называемую растворную постель, после чего деталь укладывается монтажниками строго по разметке, с небольшим (не более 1 0 ) уклоном в противоположную сторону. Горизонтальность укладки проверяется парой строительных уровней, причём наличие продольного уклона недопустимо. Далее выполняется сварка стальных деталей плиты и закладных, производится анкерное закрепление плиты и лишь после этого снимаются стропы, которыми удерживалась плита балкона во время монтажа. Так поступают в случае, когда ширина существующего, вполне ещё работоспособного балкона, является недостаточной.

Как укрепить балкон без замены балконной плиты

Ремонт и укрепление конструкции балкона в хрущёвке производятся несколькими способами:

• Для армирования частично разрушенной снизу плиты с целью продлить срок её службы делают обработку изделия бетоноконтактом по нижней плоскости. При этом нельзя изменять ширину. Способ такого восстановления пригоден лишь в том случае, когда коррозией поражено не более 10% основного размера арматуры. Такую работу вполне можно произвести своими руками, не забывая о правилах техники безопасности.
• Усиление балконов путём монтажа дополнительной плиты встык к нижней с последующей сваркой элементов стальной арматуры между собой. Такой вариант возможен лишь для бетонных стен.
• Установка своими руками дополнительных боковых укосов. Таким способом можно отремонтировать балкон, если предполагается возрастание нагрузок на него, например, в результате остекления. Узел крепления балконных плит в этом случае – диаметр укосины, размер анкеров, а способ их закладки в стену необходимо согласовывать со специалистами. Для зданий, находящихся в коммунальной собственности, потребуется экспертное заключение.
• Усиление балкона путём замены парапета и/или перил. Такой метод часто применяется при установке каркаса остекления, особенно если оно выполнено из металла. Также это нужно делать в случае явной потери стойкости парапета, причём процесс вполне доступен для выполнения своими руками.

Совет! Делать любую реставрацию плиты своими руками снизу более безопасно, находясь в люльке подъёмника, а не на страховочном тросе, прикреплённом к самому балкону.

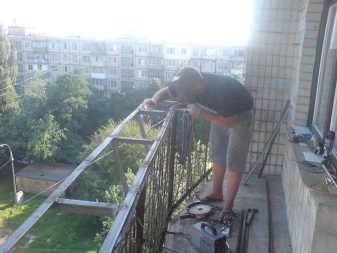

Ремонт балкона панельного дома. Особенности проведения работ

Из статьи Вы узнаете:

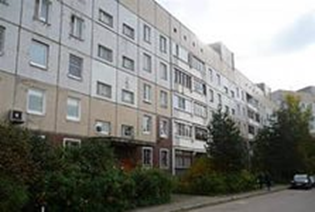

Балконы в панельных домах довольно примитивны. При строительстве они обычно делались открытыми и остаются такими до сих пор, если последующие переделки не проводились.

Такой балкон обычно используется для хранения запасов и старых вещей, а также для развешивания выстиранного белья. Внешний вид такого балкона всегда оставляет желать лучшего, так как он не обладает каким-либо дизайном, а создавался исключительно для практических целей.

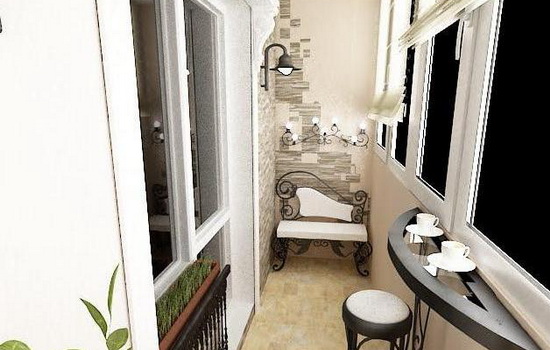

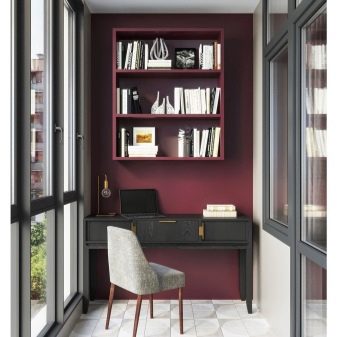

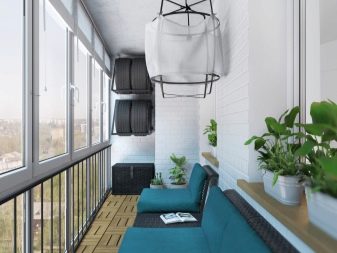

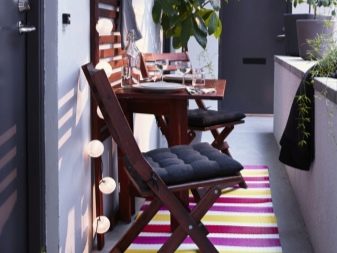

Однако обычный балкон можно без труда переделать в комнатку отдыха, небольшую оранжерею или компактное рабочее место. Реже балконы могут служить местом для обеда или спальным помещением, хотя такие варианты подходят только для летнего периода.

Исходя из этого, возможности преобразования балкона практически неограничены.

Виды ремонта

Выделяют два основных типа ремонта — это косметический и капитальный.

• Косметический — частичный ремонт, не предполагающий особых преобразований и трансформаций. Здесь выполняется декоративная отделка установленных строительных оснований. Подобные манипуляции улучшают вид дополнительного пространства, но при этом не изменяет его технико-эксплуатационные характеристики и не создают дополнительную нагрузку на поверхность балконного перекрытия. Обычно проводится в новостройках.
• Капитальный ремонт предполагает создание ограждений, реставрацию строительного основания, проведение теплоизоляции, а также остекление. Такие работы позволяют создать функциональную зону, которую можно использовать как в тёплые, так и в холодные месяцы. Однако увеличивается весовая нагрузка на перекрытие, именно поэтому на этапе планирования работ следует выполнить инженерную оценку и получить разрешение на проведение соответствующих манипуляций.

Чтобы провести масштабные изменения, понадобится согласование на выполнение работ. Обычно его получают в органах жилищной инспекции по месту нахождения объекта. Для получения необходимого разрешения следует подать в БТИ пакет документов:

• заявление;
• копию свидетельства собственности;
• технический паспорт;
• проект реконструкции квадратных метров.

Приступать к работе можно лишь после того, как согласование будет получено на руки.

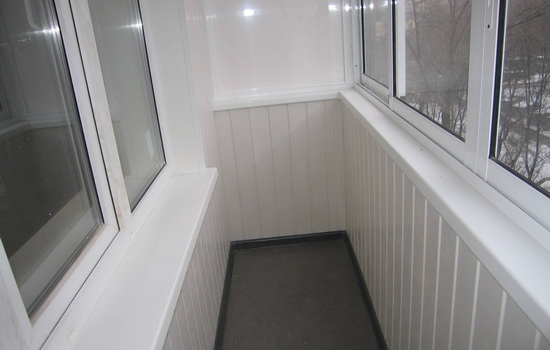

Базовые рекомендации перед началом работ

Вначале стоит тщательно продумать дальнейшее применение балкона после ремонта, так как от этого зависит и объем работ, и выбор материалов, и многое другое. Ремонтные работы такого рода довольно сложны, но после получения необходимой информации, при соблюдении всех рекомендаций и техники безопасности ремонт будет проходить легко и в удовольствие.

Основная сложность при реконструкции балкона – это ограниченное пространство. При ремонте все инструменты должны быть аккуратно сложены в отдельном месте, чтобы не мешать мастеру и не поранить его. Следует также продумывать все свои расположения и движения, чтобы не допустить чрезвычайных ситуаций.

Подготовка

Подготовительная стадия любого ремонта на балконе или лоджии предполагает составление плана строительно-монтажных работ и расчёт бюджета. На этом этапе определяют последовательность работ, устанавливают необходимость дополнительного утепления и гидроизоляции балкона, производят расчёт основных материалов для внешней и внутренней отделки. Только после этого можно переходить непосредственно к подготовке дополнительного помещения для ремонта. Для этого производят демонтаж старых покрытий и обшивки, разбор оконных рам и избавляют помещение от грязи.

Если планируется капитальный ремонт, предварительно следует простучать молотком все строительные основания — это позволит своевременно обнаружить и отремонтировать нестабильные фрагменты. Металлические элементы балкона защищают от следов ржавчины и покрывают антикоррозийными средствами. Если арматура бетонной плиты основательно проржавела, желательно зафиксировать сверху новый материал. Оптимальным решением станет укладка сетки с ячейками 150-170 мм, выполненной из арматуры класса А3 с диаметром 3 мм.

Этапы работ

Остановимся чуть подробнее на основных этапах капитального ремонта балконов и лоджий «с нуля».

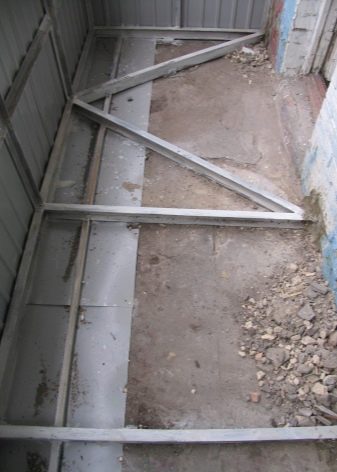

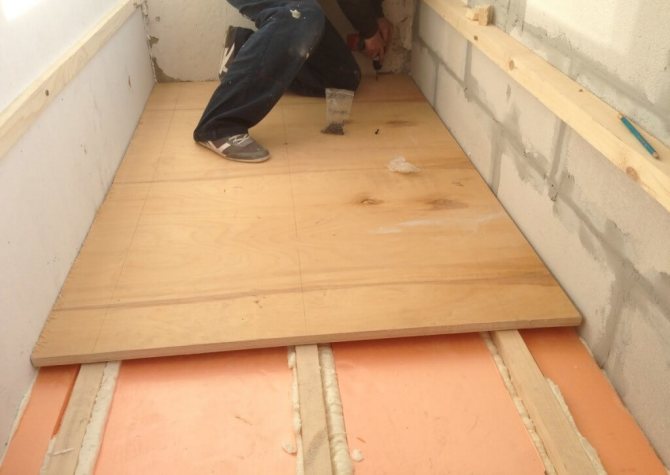

Ремонт основания

На первом этапе ремонтных работ необходимо уделить время восстановлению плиты. Если её разрушение носит значительный характер, желательно пригласить опытных мастеров. Помощь профессионалов может понадобиться в следующих ситуациях:

• кусок цементной плиты разрушен, в результате открылась часть арматуры либо возникли сквозные дефекты;
• в месте стыка бетонной плиты со зданием сформировалась большая трещина;
• если бетонное основание разрушено или материал начал отслаиваться.

Выполнять восстановление плиты своими руками допустимо лишь в том случае, когда дефекты носят незначительный характер или же вам требуется простое выравнивание. Его проводят следующим образом.

• Плиту покрывают грунтовкой. Праймер наносят в 2-3 слоя.
• Укладывают стяжку. При этом материал нужно равномерно распределить по всей поверхности.
• Из досок или брусков шириной 15-17 см устанавливают опалубку.
• Конструкцию заливают бетоном, разравнивают и ждут до полного затвердевания состава. В зависимости от погоды на это уходит от 2 недель до месяца.

Особое внимание следует уделить замене ограждения. Ещё на первом этапе работы старое ограждение вместе с остеклением и покрытием демонтируют, после чего устанавливают новую конструкцию. Для выполнения этих работ имеет смысл пригласить профессионалов.

При самостоятельном изготовлении ограждения обычно используют прочную прямоугольную трубу. Этот материал имеет свои плюсы: простота использования и прочность в сочетании с визуальной привлекательностью. Для проведения монтажа ограждения сначала замеряют балкон и составляют план парапета. Затем части трубы сваривают и закрепляют на цементном основании при помощи анкеров.

В последние годы стало модным делать парапет из пеноблоков. Этот материал крепят на бетонную плиту при помощи цементного раствора. Если у вас под рукой нет сварочного аппарата, такая техника станет наиболее практичным решением.

Остекление

Непременной частью любого ремонта балкона является выбор системы остекления и её установка. Окна одновременно украшают фасад и улучшают обзор внутри помещения. Выделяют две техники.

• Холодная — предполагает применение дешёвых поливинилхлоридных или алюминиевых конструкций, заполненных одинарным стеклом. Подобная система эффективно защищает балкон от грязи, пыли, осадков и ветровых нагрузок. Однако тепло она не удерживает, поэтому в холодные месяцы года балкон будет промерзать — использовать его можно только в тёплое время года.
• Тёплая — включает монтаж оконных систем из ПВХ-конструкций или тёплого алюминия, реже используется дерево. Отличие таких систем от холодных заключается в том, что здесь используются многокамерные стеклопакеты, а пространство между ними заполняется вакуумом или инертным газом. Это делает теплоизоляцию помещения максимально эффективной. Тёплые балконы можно эксплуатировать круглогодично.

Если ремонт лоджии производится с целью дальнейшего объединения с прилегающей комнатой, то для остекления следует использовать конструкции шириной не менее 70 мм. Их заполняют двухкамерным стеклопакетом толщиной 30-40 мм.

Утепление

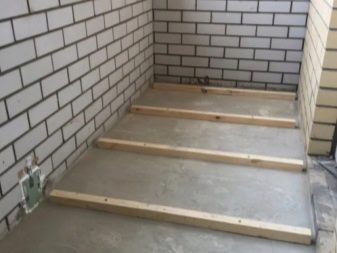

Очень важно уделить особое внимание утеплению пола. Выбор техники при этом прямо зависит от материала строительного основания. К примеру, чтобы утеплить деревянный пол, поэтапно действуют следующим образом:

• расстилают на полу полиэтиленовую плёнку для гидроизоляции плиты;
• фиксируют сверху деревянные лаги и закрепляют крепёжными элементами;
• в получившиеся дорожки укладывают теплоизоляционный материал;
• сверху конструкцию прикрывают полиэтиленом, чтобы защитить утеплитель от воздействия влаги.

На финишном этапе останется только положить половые доски или другие аналогичные материалы. Обращаем внимание на то, что использовать ДСП нежелательно, так как она не обладает необходимой стойкостью к влаге — после монтажа это покрытие быстро расслаивается.

Деревянный пол покрывают лаком или эмалью.

Для утепления оцепления бетонного пола предполагается иной порядок работы:

• утеплитель можно укладывать сразу на стяжку;
• сверху материал прикрывают полиэтиленом – он убережёт от негативного воздействия воды и конденсата;
• сверху крепят армирующую сетку и выставляют на основание маяки;
• после этого готовят цементно-бетонный раствор и заливают сетку таким образом, чтобы толщина слоя не превышала 4 мм;
• состав равномерно распределяют по всей поверхности и оставляют до полного высыхания;
• после этого маяки демонтируют, все пустоты и трещины заделывают цементным раствором и снова ждут до высыхания материала.

Неплохим решением для утепления может стать система «тёплый пол». На балконах используются инфракрасные и электрические конструкции. Водяные имеют большой вес и создают чрезмерную нагрузку на бетонное перекрытие, их применение оправданно только на лоджиях.

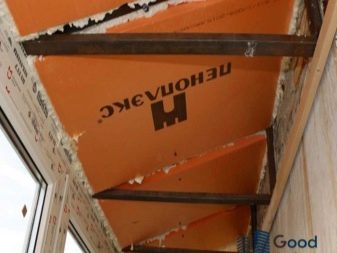

При утеплении потолка придерживаются следующей инструкции.

• Все трещины и места стыков герметизируют при помощи строительной пены. Если не уделить внимание этой работе, то между утеплителем и основанием начнёт скапливаться конденсат — в таких условиях зачастую появляются грибки и плесень. Когда материал застынет, все выступающие края срезают канцелярским ножом.

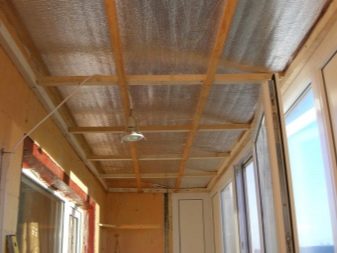

• На подготовленном основании фиксируют каркас из деревянных брусков. В дорожках размещают слой теплоизоляционного материала.
• Сверху конструкцию покрывают полиэтиленовой плёнкой для гидро- и пароизоляции и выполняют финишную отделку.

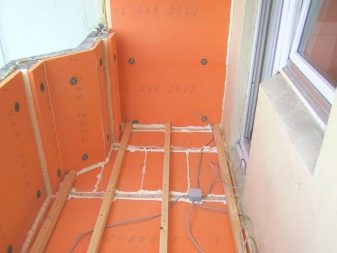

При ремонте балкона и лоджии важно утеплить угловые стены, которые не прилегают к комнате. Делают это в несколько этапов:

• при помощи клея теплоизоляционный материал фиксируют на вертикальном основании;
• закрепляют плёнку для повышения гидроизоляции;
• производят финишную отделку.

Чтобы улучшить микроклимат на балконе, в холодное время года рекомендуется продумать отопительную систему. Чаще всего применяют электрические радиаторы, используя их по мере необходимости, чтобы не создавать существенный перерасход электроэнергии.

Например, если на балконе устроен рабочий кабинет, то желательно включить радиатор за полчаса до начала работы — этого времени будет достаточно для того, чтобы в полном объёме прогреть помещение.

Отделка

Конечно, использовать балкон в качестве полноценной функциональной площади будет невозможно, если не выполнить внутреннюю отделку. Обычно для этого используется один из следующих материалов.

• Вагонка из древесины — экологически безопасный материал, не выделяет токсичных и вредных веществ. Её монтаж не оказывает никакого негативного влияния на состояние здоровья человека. Обычно вагонку крепят на деревянный каркас при помощи саморезов, после чего покрывают морилкой, лаками или красками. Имейте в виду — любые основания из древесины требуют обработки фунгицидными пропитками, которые предупредят появление патогенной микрофлоры и неприятных насекомых.
• Пластиковые панели — самый востребованный и при этом экологичный материал. Его отличает доступная цена, длительный период использования, простота монтажа и непритязательность ухода.
• Панели из МДФ — экологически чистый и эстетически привлекательный материал. Его единственный недостаток — высокая цена.
• Гипсокартон — обращаем внимание на то, что на балконах необходимо использовать только ГКЛ, обладающий стойкостью к влаге. Для монтажа этого материала на вертикальных поверхностях необходимо соорудить металлический каркас, ставят листы при помощи специального клея или крепёжных элементов.

Освещение

Если вы собираетесь устроить на балконе место отдыха, кабинет или мини-цветник, важно организовать на нём систему освещения. Для этого монтируют электропроводку, ставят розетки и выключатели. Чтобы эти коммуникации не испортили интерьер, их закрывают специальными коробами.

При проведении электропроводки на балконе надо соблюсти следующие требования.

• Исключите перепады температур. При большой разнице нагрева в жилом блоке и на балконе появляется конденсат — это становится частой причиной замыкания электропроводки.
• Помещение должно быть вентилируемым и сухим. Не стоит проводить электричество на открытых балконах – в этом случае придётся усилить меры безопасности, а это влечёт за собой дополнительные расходы. На подобных балконах можно крепить исключительно влагозащитные лампы, а электропроводку прокладывают в изолированных гофрах.

Особенности освещения на лоджии прямо зависят от его функционального предназначения. Обычно используется один из следующих вариантов.

• Точечное. Такое решение оптимально для помещений, обшитых ПВХ-плитами либо древесиной. В наши дни в магазинах можно купить точечные светильники различных типов (накаливания, галогенные или диодные), они варьируются по методу подключения и потреблению энергии.
• Настенное. Предполагает монтаж бра. Они фиксируются в разных участках балкона.
• Общее. Это наиболее энергоёмкий и технически незамысловатый вариант, который просто реализовать своими руками. Если на балконе требуется исключительно технический свет, светильник с одной-двумя лампами просто крепится на потолок.

Меблировка

Мебель для балконов и лоджий обычно делают своими руками или приобретают уже готовую. Использовать старую комнатную меблировку нежелательно — массивные кресла, диваны и шкафы будет сложно интегрировать в малогабаритное балконное пространство. Такие предметы создают «тупиковый» дизайн: он не делает дополнительные квадратные метры уютными, а попросту превращает лоджию в хранилище ненужных предметов.

Для сжатых узких пространств оптимальным решением станет встроенная и складная мебель. Трансформеры позволяют сэкономить место и использовать балкон разными способами. К примеру, раскладной диванчик в дневное время будет служить местом отдыха и встреч с друзьями, а ночью станет полноценной спальной зоной.

Очень удобно использовать на балконах раскладушки на манер тех, что были во времена СССР. Есть и более эффективные варианты, такие, как откидная полка, которая трансформируется в стол.

Конечно, мобильная мебель обойдётся гораздо дороже обычной, поскольку её придётся делать по индивидуальному заказу. Зато балкон при этом станет по-настоящему комфортной и функциональной зоной. Такая меблировка позволит добавить квартире полезную площадь и при этом не повлечёт за собой утрату декоративности помещения.

Плита для балкона и лоджии

Балконная плита — это собственно основа всей балконной конструкции. Классификация по конструктивному решению, а также требования к материалам для их производства разъясняется в документе ГОСТ 25697-83 «Плиты балконов и лоджий железобетонные».

Ширина и длина может варьироваться в зависимости от архитектурных решений. Как правило, плиты изготавливаются по следующим параметрам, на плиты лоджий это также распространяется:

Читайте также:  Внешний цветочный декор пластиковых окон

• Длина — от 1,2 м до 7,2 м
• Ширина — от 1,2 м до 1,8 м
• Толщина — от 15 см до 22 см

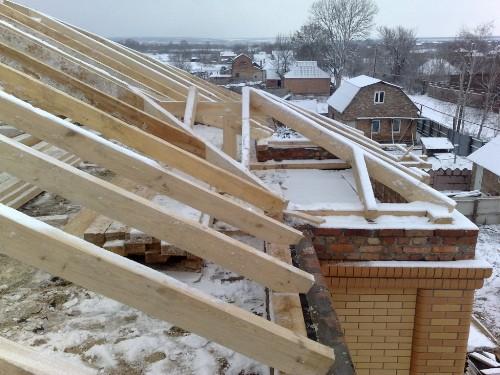

Строительство крыши над балконом

Над карнизом выкладываются четыре ряда из забутовочного кирпича, ширина которого 380 мм. Это делается не только над балконом, но и вдоль всего периметра дома.

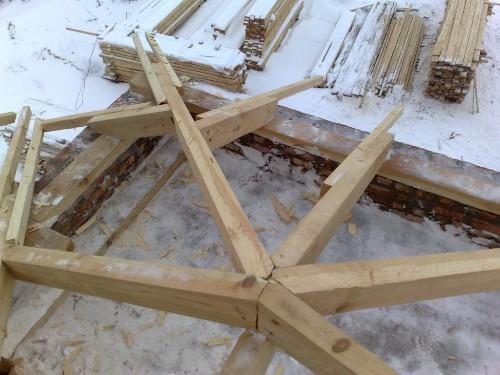

К кладке крепится мауэрлат с помощью анкеров, далее – стропила, к стропилам – кобылки.

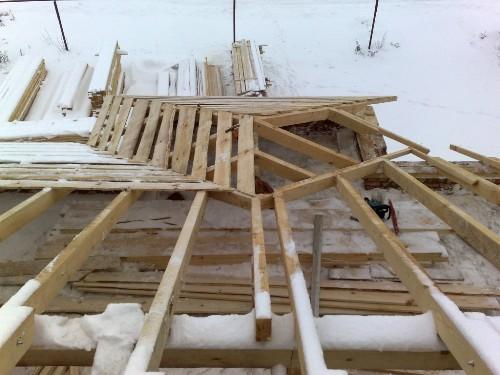

Крыша в нашем примере четырехскатная с врезкой над балконом, стропила врезки крепятся шалевкой. Более подробное описание строительства крыши можно прочитать в соответствующей статье. Ширина подшивы крыши составляет 500 мм.

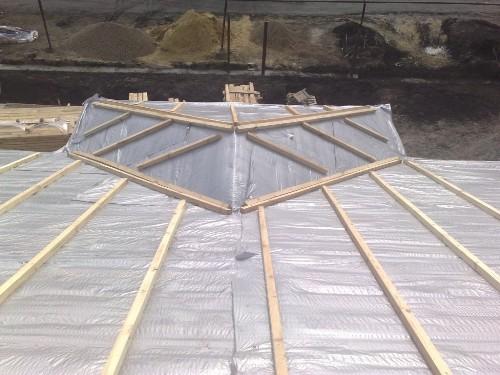

На каркас крыши укладывается гидроизоляция, которая крепится степлером к доскам и сверху дополнительно закрепляется контробрешеткой.

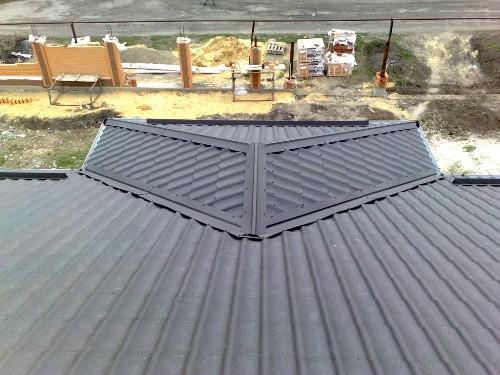

Далее крепится обрешетка для кровельного материала, на которую будет укладываться металлочерепица. К каркасу приделываются желоба, ветровая и т.д., монтируется кровля, устанавливаются различные дополнительные элементы.

Вот, в принципе, и весь процесс строительства. Теперь вы знаете, как сделать балкон своими руками.

Усеченная арка между колон

Как отмечалось выше, над проходом между колоннами будет усеченная арка. Окна и входные двери дома тоже имеют арки, что соответствует единому стилистическому решению. Радиус всех арок должен быть одинаковым, разница только в высоте – это позволит создать единый рисунок фасада.

Монастырская затяжка между колон

Трудность состоит в том, что усеченная арка, опирающаяся на колонны, расстояние между которыми 3 м, создает значительные нагрузки на опоры, не только вертикальные, но и боковые. Несмотря на то, что колонны довольно прочные с железобетонным стержнем внутри, боковые нагрузки будут разводить их в стороны и выгибать. Весь арки составит около 350 кг, по 175 кг на каждую колонну. Такую нагрузку в вертикальном направлении опоры выдержат без проблем, но для защиты от деформации, созданной боковыми нагрузками, нужны дополнительные меры. Для этого используется так называемая «монастырская затяжка» между колоннами. Эта дополнительная конструкция, напоминающая большую скобу, будет стягивать колонны вместе, действуя в направлении, противоположном действию нагрузок от арки. Также затяжка будет принимать на себя вес вышестоящей постройки.

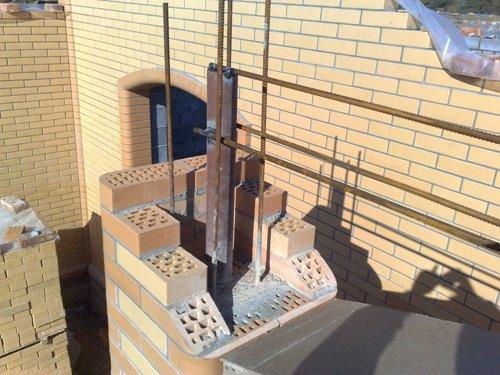

Когда высота колонн достигнет уровня размещения арки, в них вставляется закладная в виде толстостенной трубы и заливается бетоном марки 200. Труба должна заходить вовнутрь колонны на 250-300 мм, наружная ее часть должна быть высотой 200-250 мм.

По верху колонн строятся пятки – опоры для будущей арки. На готовые пятки устанавливается заранее подготовленный деревянный шаблон для усеченной арки – кружало. О том, как его изготовить, можно прочитать в статье про изготовление арок.

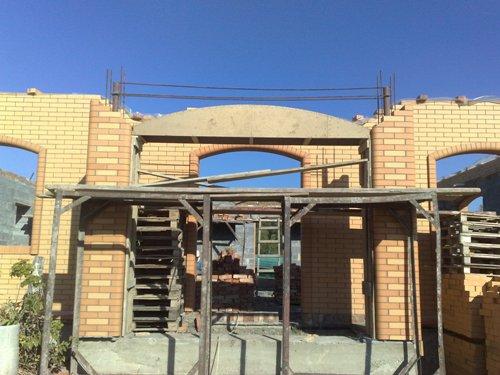

Трубы, выступающие из колонн, — закладные для «монастырской затяжки» — соединяются между собой тремя прутьями арматуры с использованием электросварки.

Для этого выбирается ребристая арматура диаметром 12 мм.

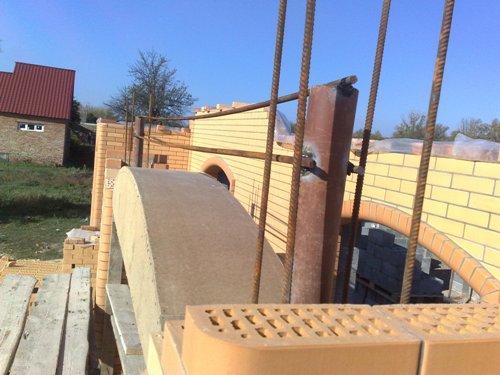

Высота арматуры в верхней точке арки должна составлять 130-140 мм, чтобы не мешать укладке кирпичей при наборе арки.

Таким образом, верхние части колонн надежно фиксируются «монастырской стяжкой», что не даст им разойтись в стороны под действием веса арки.

Какой вес выдерживает балкон

Чтобы узнать какую максимальную нагрузку выдержит балкон в панельном или кирпичном доме, можно заглянуть в документ СНиП 2.01.07-85. Также нужно принимать во внимание возраст и состояние балкона.

Для панельного и кирпичного дома в хорошем эксплуатационном состоянии предельная нагрузка составляет 200 кг/м².

Теперь достаточно измерить размеры балконной плиты. Зная ширину и длину, перемножаем эти значения и получаем площадь. Площадь умножаем на предельную нагрузку 200 кг/м² и получаем допустимую нагрузку для всего балкона, то есть сколько кг. Если длина балконного полотна 3 м, ширина — 1,2 м, то нагрузка будет 720 кг.

Но это не чистое значение, так как во внимание нужно принимать возраст здания, вес окон, обшивки, напольного покрытия, людей (которые могут одновременно находиться на площадке) и вес возможных осадков (например, снег или наледь могут весить до 200 кг). Если вычесть все эти параметры из полученных 720 кг, то на выходе останется порядка 130 кг.

Это значит, что на балконе размером 1,2х3 м можно разместить вещи общим весом не более 130 кг. Причем чем старше здание, тем выше износ конструкции, и тем меньшее количество предметов можно размещать.

Монтаж полов

Чтобы выбрать вариант полового покрытия, необходимо исходить из доступных инструментов и материалов. Наиболее легким способом установки пола своими руками в домах типа П 44 является типичное поднятие и утепление. Для этого необходимо приготовить:

• Шуруповерт.
• Болгарку с диском по дереву либо электрический лобзик.
• Дюбеля 80 мм.
• Фанеру или ДСП в 20 мм.
• Деревянные брусья 40х40 мм.
• Саморезы по дереву.
• Пенопласт или пенофол толщиной 30 мм.
• Рулетку, карандаш, отвертку, молотки, уровень.

Монтаж теплого пола на балконе

Перфоратором просверливаются отверстия для крепления чернового бруса во всю длину помещения. Отмеряем ширину балкона (в домах типа П 44 он составляет 105 см) и нарезаем брусья 40х40 мм на соответствующий размер минус 1-2 см. Укладывают и монтируют на расстоянии 40 см друг от друга. Затем просверливаем сквозные отверстия и закрепляем дюбелями 80 мм.

В сформировавшиеся ячейки плотно укладывается пенопласт. Следим за тем, чтобы не образовывались щели. Сверху укладывается фольга. Используя уровень, равномерно выставляем слои фанеры. При необходимости подкладываем еще один слой пенопласта или пенофола. Теперь остается покрасить пол в любимый цвет. На этом ремонт балконного пола окончен.

Конструкция подвесного балкона и технология его установки

Основанием для будущего балкона служит сварной каркас из металлического уголка 75х75 мм. К нему приваривается металлическое ограждение. Каркас балкона жестко крепится к стене здания. Горизонтальный, примыкающий к стене уголок крепится к ней при помощи анкерных болтов. Вертикальные уголки, на которые приходится вся основная вырывная нагрузка, притягиваются к стене при помощи стальных шпилек диаметром 20 мм, проходящих через всю толщину стены. В нишу с внутренней стороны квартиры устанавливается металлическая закладная, препятствующая вырыванию шпилек, после чего поверхность стены штукатурится.

Для того чтобы на новое ограждение балкона установить остекление, необходимо предусмотреть точки крепления его верхней части. Если соседская балконная плита над Вами также находится в ветхом состоянии или у Вас последний этаж и у балкона нет крыши, то закрепиться, естественно, будет не к чему. В этом случае над балконом устанавливается сварная металлическая крыша. Для наглядности изобразим схему крепления несущей конструкции балкона к стене дома.

Идея понятна, рассмотрим теперь, как это выглядит на практике. В качестве примера типичный аварийный балкончик в двухэтажном кирпичном доме.

На фотографии видно, что по краям балконная плита уже изрядно разрушилась, а хлипкое ограждение не выдержит веса будущего остекления. Демонтируем старое ограждение балкона, оно нам больше не потребуется.

Устанавливаем новое балконное основание, сваренное из металлического уголка. Нижний опорный уголок крепим к стене на анкерные болты, вертикальные уголки связываем со стеной шпильками.

Грустно смотреть на умирающий рядом, такой же плачевный, соседский балкон. От осадков его защищают куски старого линолеума, прижатые двумя кирпичами. Балкон никак не используется и просто доживает свою жизнь.

Далее сооружаем металлическое ограждение балкона высотою в один метр. На фото видно, что размеры нового балкона несколько больше размеров старой плиты пола. Длина балкона будет 3 метра, а ширина 1 метр. С внешней стороны балконный парапет будет обшит виниловым сайдингом. Это легкий и долговечный отделочный материал, не нуждающийся в дополнительном уходе. Пол на балконе будет деревянным, из уложенной на каркас основания половой доски.

После установки самого балкона переходим к монтажу крыши. Консоль для крыши сваривается из трубы сечением 20х40 мм и крепится к стене на анкерные болты. В качестве покрытия для крыши используется металлический профилированный лист.

Все сварочные работы закончились и теперь можно приступать к установке остекления. Оно будет выполнено из алюминиевого профиля Provedal. Конструкция такого остекления очень легкая, передние створки имеют раздвижной механизм открывания и не «съедают» место на балконе в открытом положении.

Низ балконной плиты закрываем оцинкованным железом. Теперь она защищена от осадков, не несет на себе никакой нагрузки и не портит внешний вид балкона. Останется только обшить открытые участки крыши, с последующей герметизацией всех щелей, и выполнить внутреннюю отделку, после чего балкон будет готов.

Как мы видим, вдохнуть новую жизнь в старый балкон вполне возможно. Конструкция подвесного балкона обладает сравнительно небольшим весом, при этом является достаточно прочной и надежно закрепленной. В завершении еще один пример наших работ по установке балконов подобного типа.
