Особенности конструкций

Встраиваемые радиаторы отапливают за счет конвекции. Нагревательные элементы разогревают воздушные массы вокруг себя, а далее теплая их часть поднимается, а холодная – остается внизу и снова нагревается конвекторами. Таким образом, в помещении быстро достигается комфортная температура, а за счет непрерывного движения воздух в комнате постоянно перемешивается.

Встраиваемые конвекторы имеют простую и понятную конструкцию. Модели для установки в пол и под подоконник имеют лишь одно различие – напольные радиаторы значительно больше по размерам.


Конструкция всех встраиваемых конвекторов включает такие составляющие:

  • металлический корпус (его не видно из-за скрытой установки);
  • тангенциальный вентилятор, который обеспечивают прогон воздушных масс;
  • нагревательные элементы из стали и различных цветных металлов;
  • терморегулятор, позволяющий задавать и поддерживать выбранную температуру.

Кстати, терморегуляторы и трансформаторы для тангенциальных вентиляторов обычно продаются отдельно, но в некоторых моделях встраиваемых конвекторов они входят в базовый комплект поставки.

Часто модели радиаторов для установки в подоконник идут в комплекте с последним. Это очень удобно в тех случаях, когда расстояние под окнами имеет стандартные размеры.

Во всех нестандартных случаях лучше встраивать радиатор в уже имеющийся подоконник.



Преимущества и недостатки

Встраиваемые конвекторы имеют ряд положительных качеств, благодаря которым популярность этих отопительных приборов только растет. К преимуществам относятся несколько факторов.

  1. Компактный размер и аккуратное исполнение в сравнении с классическими радиаторами. Конвекторы не занимают много места и не бросаются в глаза. Единственная видимая часть конструкции – металлические решетки для забора воздуха.
  2. Безопасны. Так как их корпус скрыт, а сам прибор не нагревается до высоких температур, то об него невозможно обжечься. Это делает его идеальным выбором для установки в квартирах с маленькими детьми.
  3. Эффективность. Встраиваемые модели радиаторов ничем не отличаются по результату от классических моделей и отлично отапливают любые по площади помещения.
  4. Не портят интерьер, незаметны. Все больше дизайнеров предлагают в своих проектах устанавливать напольные конвекторы. Они не перегружают интерьер лишними деталями и сочетаются с любым стилем – как классическим, так и современным.
  5. Быстрый нагрев помещения. Это возможно благодаря установленным в такие радиаторы тангенциальным вентиляторам. Они обеспечивают дополнительную, принудительную конвекцию.




Однако, у таких радиаторов есть и недостатки.

  1. Высокая стоимость. Встраиваемые модели всегда были и будут стоить дороже классических конвекторов. Это не позволяет использовать их в массовых целях.
  2. Процесс монтажа может быть затруднительным. Особенно часто с трудностями сталкиваются при встраивании конвекторов в уже готовые подоконники. По этой причине многие устанавливают радиаторы до замены окон или на этапе постройки дома.


Парапетные конвекторы EVA (встраиваемые в подоконник) COIL-KBP

Парапетный конвектор отопления EVA COIL-KBP, встраиваемый в подоконник

– эргономичное и удобное решение. Отопительный прибор постоянно готов к работе и при этом не занимает полезную площадь.

Эти обогреватели выполняют функцию дополнения других приборов или отопления полностью.

В помещении всегда будет тепло, потому что отопительный парапетный конвектор обеспечивает большой уровень теплоотдачи.

  • Высокое качество отопительных конвекторов марки Eva. Данное оборудование не уступает зарубежным аналогам, она такая же надежная и долговечная. Гарантия на обогреватели 10 лет.
  • Отопительные приборы изготавливаются с применением немецких комплектующих из нержавеющей стали. Высокое качество деталей обеспечивает надежность и долгий срок службы без поломок.
  • Такое решение, как парапетные конвекторы, очень удобно и функционально. Оборудование устанавливается на любой подоконник, шириной не менее чем 250 мм.
  • Конвекторы производятся на заказ на заводе в кратчайшие сроки.
  • Конвекторы выполняются в различных стилях, с применением различных цветовой гаммы.
  • Встраиваемый водяной конвектор отопления имеет доступную стоимость и это еще один весомый аргумент.

Технические характеристики в дБ

РазмерыХарактеристики
Общая ширина, мм242
  • Отопление любых помещений
  • Конвекторы, предназначенные для установки на оконном парапете
Конструктивная высота, мм110
Длина, мм900-1500

Шумовые характеристики в дБ

Скорость вращения вентилятора, об./миндБ
минимальные обороты19
средние обороты22
максимальные обороты35

Технические характеристики и цены на парапетные конвекторы серии COIL-КВР

В цену не включен трансформатор и терморегулятор. Подоконник, запорная арматура, гибкие подводки и сам конвектор — входит в стоимость

Температура теплоносителя [°С]Температура воздуха в помещении [°С]Длина конвектора [мм]
900100012501500
(t )Тепловая мощность [Вт]
Выключенный вентилятор
7015191222301380
20162188256323
22151176238301
8015254296402507
20221258350442
22209243330417
9015326379712649
20289336457577
22275320434549
Минимальные обороты вентилятора
70155696639001136
205125978101023
22490571774978
801568379710811366
206267309901250
226037039541205
901580093312661599
2074286511731482
2271883711361435
Средние обороты вентилятора
701566978010581336
206027029531203
225766719111150
801580493712721606
2073685811651470
2270982711221417
9015941109714891880
20872101713801742
2284498513371688
Максимальные обороты вентилятора
70151026119716252052
20924107814631848
22883103113991767
80151233143919532467
201129131817882259
221088126917232176
90151444168422862888
201338156121192676
221296151220522592
Потребляемая мощность [Вт]51515172
Объём теплообменника [л]0,5380,630,8140,997
Масса конвектора [кг]10,8121517,9
Модель конвектораДлина конвектора, мм.Ед.измеренияТепловая мощность, Вт (90/70/20°C)Цены с НДС, Руб.
КВР(парапетный конвектор)900шт.133822 269
1000шт.156128 554
1250шт.211930 194
1500шт.267637 045
1750шт.289938 441
2000шт.312244 072
2250шт.368050 487
2500шт.423851 591
2750шт.479556 821
3000шт.535257 791

Назначение и конструкция устройства

Агрегат применяется для зданий с большими подоконниками. Комплектуется одним или двумя теплообменниками, а также электрическим вентилятором. Это необходимо для обогрева жилья и снятия конденсата с окон.

Внимание! Действие конвектора напрямую зависит от заданного положения вентилятора относительно окна.

Он снабжен специальной системой для отвода влаги. Гармонично и красиво дополняет каждый интерьер.Схема конвектора в подоконнике

Схема действия ковектора, встроенного в подоконник

Основные составляющие конвектора:

  • корпус и нагреватель;
  • вентиляторы;
  • система терморегуляции.

В специализированных магазинах можно найти конвекторы с комплектными подоконниками и без них. В первом случае мы имеем дело с готовым прибором, который нужно только установить и подключить. Второй вариант требует врезки в окно и считается более сложным. Существуют также внутрипольные и плинтусные модели.

Парапетный конвектор Eva Coil- KBP

Парапетный конвектор отопления EVA COIL-KBP, встраиваемый в подоконник – эргономичное и удобное решение. Отопительный прибор постоянно готов к работе и при этом не занимает полезную площадь. Эти обогреватели выполняют функцию дополнения других приборов или отопления полностью. В помещении всегда будет тепло, потому что отопительный парапетный конвектор обеспечивает большой уровень теплоотдачи.

  • Высокое качество отопительных конвекторов марки Eva. Данное оборудование не уступает зарубежным аналогам, она такая же надежная и долговечная. Гарантия на обогреватели 10 лет.
  • Отопительные приборы изготавливаются с применением немецких комплектующих из нержавеющей стали. Высокое качество деталей обеспечивает надежность и долгий срок службы без поломок.
  • Такое решение, как парапетные конвекторы, очень удобно и функционально. Оборудование устанавливается на любой подоконник, шириной не менее чем 250 мм.
  • Конвекторы производятся на заказ на заводе в кратчайшие сроки.
  • Конвекторы выполняются в различных стилях, с применением различных цветовой гаммы.
  • Встраиваемый водяной конвектор отопления имеет доступную стоимость и это еще один весомый аргумент.
Читайте также:  Лучшая монтажная пена: рейтинг пены для окон пвх, наружных работ, заполнения пустот по качеству и плотности

Технические характеристики в дБ

Характеристики
Общая ширина, ммОтопление любых помещений

Конвекторы, предназначенные для
установки на оконном парапете

Конструктивная высота, мм
Длина, мм

Шумовые характеристики в дБ

Скорость вращения вентилятора,
об./мин
минимальные обороты
средние обороты
максимальные обороты

Обогревательные конвекторы такого вида монтируются непосредственно в подоконник, оконный парапет и являются самыми востребованными отопительными конструкциями, применяемыми в обустройстве квартиры или частного особняка. Конвекторы успешно выполняют основную функцию отопления жилого помещения, при этом избавляя хозяев от распространенной проблемы появления конденсата на стеклянных поверхностях окон в зимний период. Использование конвекторов вмонтированных в подоконники, считается оптимальным решением для обогрева жилых и производственных помещений сширокими подоконниками и высоким оконным пространством.

Самые большие тепловые потери помещения происходят благодаря перемещению воздушных масс через оконные проемы. Стекла значительно охлаждаются снаружи помещения под воздействием мороза и низкой температуры, при этом остужают теплый воздух внутри комнат. Конвектор, расположенный в подоконнике, при эффективной функциональности создает тепловую завесу, которая удерживает попадание холодного воздуха в помещение. Конструкторы определили оптимальное размещение в подоконниках с точки ограничения тепловых потерь, что гарантирует формирование отличного микроклимата для жизнедеятельности человека.

Что представляет собой конвектор?

Корпус агрегата, включающий нагревательный элемент, размещается под окном. Изнутри прибор состоит из медных трубок, по которым движется теплоноситель, поступающий из водонагревательной системы центрального сетевого отопления. В подоконник встраивается ребристая решетка, которая предназначена для выхода теплого воздуха из конвектора. Основной поток теплых воздушных масс направляется в помещение, часть прогретого воздуха движется на стекла, на которых при таком условии не сможет собираться конденсат. Окна всегда остаются сухими, влажностной режим в помещении находится в пределах нормы. Иногда клиенты устанавливает обычный внутрипольный конвектор в подоконник, делают нишу под решетку, крепят короб и накрываеют его декоративной решеткой.

Рекомендуется вставлять декоративную решетку в подоконник, который является элементом общего дизайнерского оформления комнаты. Вниманию покупателей предлагаются подоконники, которые имеют цвет и фактуру, подобную обогревательному прибору. Конвектор встриваемый в подоконник дополнительно оснащается вентиляторами и термостатом, вследствие чего возможно управление работой обогревательной системы. Коэффициент полезного действия подоконного конвектора позволяет использовать прибор, как единственный вид обогрева, в комнатах небольшой жилой площади. Конвектор абсолютно безопасный в эксплуатации, не представляет угрозы для здоровья детей, не сушит воздух. Заказчикам предлагается изготовление конвекторов в индивидуальном порядке с соблюдением необходимых размеров.

Внутрипольные конвекторы: принцип работы и виды

Одним из отопительных приборов, который в наибольшей степени экономит пространство в помещениях, является конвектор, встроенный в подоконник.

Виды

Скрытые конвекторы делятся на несколько типов в зависимости от места установки.

Встроенные в подоконник

Такие модели устанавливаются под окном. Его основными функциями являются:

  • блокирование проникновения холодного воздуха в помещение от окон;
  • защита стекол от запотевания и промерзания;
  • защита откосов от образования конденсата и, как следствие, плесени.

По статистике до половины тепла в комнате может уходить из помещения через окна. К тому же конденсат на окнах неизменно приведет к повышению общей влажности в жилище и повысит риски образования грибка. Встраиваемые в подоконник конвекторы отлично справляются с этими задачами, становясь первым рубежом защиты от холода и сырости в квартире.

Дополненные тангенциальными вентиляторами, модели обеспечат принудительную конвекцию, что позволит значительно повысить энергоэффективность прибора.

Малошумные двигатели не нарушат покой как в дневное, так и в ночное время.



Внутрипольные

Часто в продаже можно встретить так называемый водяной фанкойл. Его называют иногда электрическим, потому что он дополняется тангенциальными вентиляторами, которые работают от электросети. Диапазон мощности таких устройств от 750 до 3000 киловатт. Они отличаются от стандартных моделей лишь формой корпуса и расположением решеток для осуществления воздухозабора.

Классические водяные напольные конвекторы могут быть представлены в двух видах:

  • в корпусе;
  • в виде теплообменника с резьбой.

Корпуса такого прибора отопления обычно изготавливают из нержавеющей стали или из обычной, но окрашенной порошковой стойкой краской. Однако наиболее эффективными водяными теплообменниками являются те, что сделаны из алюминия или биметалла.



Как выбрать?

Перед покупкой встраиваемых конвекторов следует внимательно изучить информацию о производителе, сертификаты соответствия продукции, а также поинтересоваться предлагаемым гарантийным сроком службы прибора отопления. Однако эти стандартные шаги неглавные в деле приобретения встраиваемых радиаторов. Очень важно просчитать необходимую производительность конвекторов. Этот показатель напрямую зависит от мощности прибора, его размера, особенностей конфигурации, материала изготовления, а также площади помещения, которое планируется отапливать.

Можно проводить расчеты, руководствуясь определенным алгоритмом.

  1. Если обогрев конвекторами будет являться основным, лучше отдать предпочтение большим напольным конструкциям. Если же нет, то можно дополнить основное отопление конвекторами, монтируемыми под подоконником.
  2. При большой площади помещения лучшим выбором станут напольные модели, а для небольшой комнаты можно обойтись встроенными в подоконник конвекторами.
  3. Отлично, если есть возможность установить выбранный конвектор в желаемом месте. Если нет, то можно вместо напольного конвектора использовать модель для подоконника, дополнив конструкцию классическими радиаторами отопления.



Особенности конструкции встраиваемых конвекторов отопления

Конвектор – это специализированный прибор, который используется для отопления помещения нестандартной планировки или большой площади в качестве основного или дополнительного источника тепла. Он позволяет качественно и быстро прогреть помещение, являясь при этом эффектным дополнением интерьера. Встраиваемые конвекторы не занимают свободное пространство и могут быть установлены практически в любой точке помещения.

В настоящее время можно выделить два наиболее популярных варианта размещения данных обогревательных приборов: встроенные в пол или подоконник. Столь похожие друг на друга изделия на самом деле имеют несколько существенных функциональных отличий.

Конвекторы отопления для пола

Внутрипольные конвекторы отопления – это прекрасное решение для помещений, где невозможно установить классические радиаторы. С их помощью можно легко и быстро обогреть комнату, не испортив дизайн интерьера. Как мы уже говорили выше, конвекторы ото

Для них характерны большие размеры и возможность использования естественной или принудительной конвекции. Внутрипольный водяной конвектор с естественной конвекцией имеет в конструкции теплообменник и блок управления – воздух постепенно нагревается и равномерно распределяется по комнате, сначала поднимаясь вверх, затем вновь опускаясь вниз. В изделиях с принудительным обогревом добавляется вентилятор – воздух под его воздействием нагревается и расходится по комнате значительно быстрее.

К основным преимуществам встраиваемого отопительного оборудования можно отнести универсальность. Оно идеально вписывается в систему отопления жилых и промышленных помещений. Встраиваемый конвектор может функционировать от центрального или автономного отопления, быть водяным, электрическим и даже газовым. Однако монтаж изделий каждого вида существенно отличается.

Конвекторы отопления для подоконников

Если конвектор отопления встроить в подоконник, холод не сможет проникнуть через окно, и температура в помещении всегда будет поддерживаться на комфортном уровне. Более того такой вариант отлично подойдет для комнат с высокой влажностью для предотвращения образования конденсата на окнах. Именно этот нюанс конструктивно отличает водяной конвектор, встраиваемый в пол, от модели для установки в подоконник – у вторых в обязательном порядке имеется система влагоотвода, которая может быть автоматической.

Как и внутрипольный конвектор модель, встраиваемая в подоконник, имеет один или пару нагревательных элементов и возможность управления, но не имеет вентилятора. Соответственно встроенный в подоконник конвектор работает исключительно естественным способом, нагревая теплый воздух, который поднимается вверх, вытесняя холодный.

Конкретно к преимуществам водяных отопительных систем для подоконника с естественной конвекцией стоит отнести:

  • Компактность и экономию полезного пространства, незаметность при монтаже;
  • Меньший вес и размер;
  • Удобство эксплуатации и ухода;
  • Бесшумность;
  • Сохранение оптимального уровня влажности в помещения без пересушки воздуха;
  • Пожаробезопасность и малый нагрев решетки;
  • Высокая производительность и низкозатратность;
  • Долговечность.

Изделия практически незаметны внутри конструкции подоконника, но при этом являются отличным дополнительным вариантом для поддержания тепла в помещении.

В настоящее время можно встретить на подоконнике и конвекторы с принудительной конвекцией, но это скорее вариант альтернативной установки небольших моделей для пола. То есть сама система имеет аналогичный монтаж, но при этом нагревает воздух в комнате значительно быстрее за счет вентилятора.

Главным недостатком встраиваемых в подоконник конвекторов является сложность монтажа. Проблема заключается в том, что даже на этапе черновой отделки квартиры уже имеют готовые подоконники. Соответственно для установки обогревательного прибора необходимо сначала произвести демонтаж конструкций, а затем готовить ниши для конвекторов и непосредственно осуществлять установку.

Кроме того, изделия, встраиваемые в пол, равномерно прогревают все помещение от пола до потолка. В случае с установкой конвектора в подоконник промежуток между полом и окном периодически будет оставаться холодным и пропускать сквозняк. Поэтому в дополнение к такому оборудованию лучше использовать систему «Теплый пол», нагревающий воздух с самого низа.

Встраиваемый в подоконник конвектор имеет массу преимуществ, среди которых: качество обогрева, безопасность, надежность, компактность размещения, а также отсутствие конденсата на окнах. Если вы решили прибегнуть к такому способу обогрева, не забудьте, что ввиду сложности установки, замеры и монтажные работы должен осуществлять квалифицированный специалист.

Встраиваемые в пол конвекторы с естественной и принудительной циркуляцией

Конструкция отопительного прибора, встраиваемого в пол, проста и не представляет сложности ни в монтаже, ни в обслуживании. Основными элементами являются корпус в виде короба и нагревательный элемент, представляющий собой теплообменник, изготовленный из алюминия, меди или стали, по которому циркулирует теплоноситель . Для увеличения его площади и соответственно повышения теплоотдачи, на нем имеется специальное оребрение из металлических пластин.

Конвектор может быть оборудован дополнительным элементом – тангенциальным вентилятором, существенно увеличивающим скорость циркуляции воздуха, хотя модели без него также имеют достаточно высокий КПД, но не создают дополнительного шума в помещении во время работы. Использование приборов с принудительной конвекцией оправдано в помещениях большой площади и, особенно, с высокими потолками, так как во втором случае теплые воздушные массы будут подниматься на уровень превышающий рост человека, поэтому потребуется ускоренная циркуляция воздуха для создания комфортных условий в месте пребывания людей.

Принудительная циркуляция может присутствовать и на водяных, и на электрических приборах, но в первом случае, кроме подвода коммуникаций для транспортировки теплоносителя, необходимо позаботиться и о подключении к электросети. Также надо учитывать, что более производительные встроенные конвекторы с принудительной конвекцией являются менее экономичными.

Следующим обязательным элементом встраиваемого в пол конвектора является решетка, через которую и проходят воздушные потоки. Она непосредственно закрывает короб с отопительным прибором и дополнительно имеет и художественно-декоративное значение. Для того чтобы этот элемент удачно вписался в интерьер он может быть металлическим или деревянным, а также выполненным в разной цветовой гамме. Чаще всего они съемные, что облегчает процесс обслуживания и удаления пыли, хотя встречаются модели и с несъемными решетками, в сборе – эти приборы полностью готовы к установке и подключению.

В базовую комплектацию может входить и тепловой датчик (терморегулятор), хотя при необходимости, его можно купить отдельно и подключить к прибору.

Характеристики парапетных конвекторов

Огражденный прибор для нагревания EVA COIL – KBP, вмонтированный в подоконник – оптимальное решение. Отопительное устройство постоянно готово к работе и при этом не занимает дополнительного места.

Данные изделия могут служить как параллельный обогрев основному отоплению, так могут и замещать его, работая самостоятельно. В комнате постоянно бывает тепло, так как парапетный конвектор способен обеспечить оптимальный воздухообмен.

При сборке в нем использованы детали из нержавеющей стали, поэтому это оборудование марки EVA надежное и рассчитано на долгий срок службы без поломок. Устройство монтируется на подоконную доску, шириной не менее 260 мм.

Выпускаются они в разных стилях и с использованием всевозможной цветовой гаммы. Еще одно достоинство такого конвектора – более низкая стоимость, чем у зарубежных аналогов.

Чтобы разобраться в работе конвектора, нужно понять характерные черты его конструкции и сущности работы. В приборе встроен алюминиевый теплообменник и вентилятор.

  • Теплый воздух перемещается от устройства естественным путем, а если лювер включен, то принудительно. Таким образом, воздухообмен будет происходить до тех пор, пока равномерно не распределится тепло по всему помещению.
  • Конвектор преграждает выход холодных потоков воздуха от застекленного оконного блока. При этом допускается гибридное применение с комплексными системами теплого пола, водяного отопления и даже вентиляции.
  • Прибор встраивается в одноконтурную или в двухконтурную магистраль обогрева. В больших по площади помещениях могут использоваться два теплообменника с комплектацией электрическими вентиляторами.

Особенно это злободневно для удаления конденсата с оконных проемов, причем эффективность конвектора напрямую зависит от направленности вентилятора относительно окна.

Некоторые приборы производятся с настроенной водоотводящей системой и автоматикой терморегуляции. А также выпускаются конвекторы в комплекте с подоконниками, который остается установить и подключить. Если же покупать один прибор, то необходимо врезать его в установленную подоконную доску, что усложняет монтаж подобного обогревателя.

Рис. 2. Тепловая мощность огражденного конвектора EVA

Принцип работы

Итак, сам корпус располагается непосредственно под окном. В кожухе находятся некие трубки, внутри которых протекает теплоноситель. Через специальную решетку выходит теплый воздух и затем размещается в самом подоконнике. Затем тепло воздействует на стекло, удаляя конденсат. Таким образом, окно всегда будет сухим, независимо от погоды на улице.

Внимание! В маленьких помещениях конвектор может использоваться как единственное обогревающее средство.

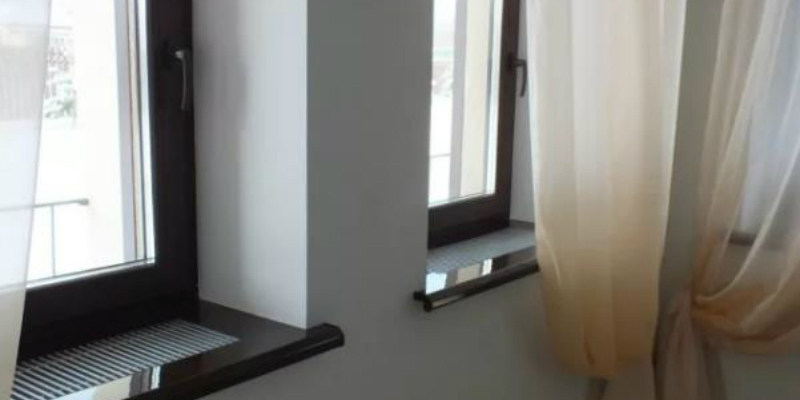

Конвектор в подоконнике

Агрегат обеспечивает комфортную температуру и оптимальную влажность. Воздух, выдуваемый из всех отверстий обогревателя, — теплый, но никогда не горячий. Поэтому можно без опаски оставлять цветы на поверхности подоконника, за исключением растений, предпочитающих холод.

Конвектор в подоконнике – основные преимущества

Метод установки отопительного прибора в подоконнике помещения выгодно отличается от других способов. Прежде всего, такое способ установки позволяет избежать потери тепла в помещении и полностью регулировать теплообмен. Кроме того конвектор в подоконнике также помогает избежать просачивания холода от окон и запотевания стекол.

К другим преимуществам данного типа монтажа можно отнести:

  • Практичность и компактность – конвекторы в подоконнике занимают минимум свободного пространства и практически не заметны в помещении;
  • Не нарушает целостность дизайна – разнообразные оформления корпуса, цвета и варианты оформления решеток позволяют подобрать конвектор, идеально подходящий под общий стильпомещения;
  • Полная безопасность и безвредность – конвекторы в подоконнике не накаляются, не нагреваются до высокой температуры, не выделяют в воздух излишки конденсата, поэтому не вредят здоровью окружающих;
  • Абсолютный прогрев – конвекторы в подоконнике обеспечивают быстрый прогрев помещения за счет встроенных мощных теплообменников, а также благодаря принудительной конвекции;
  • Эффективность и долговечность – установленные таким образом отопительные приборы обеспечивают качественную, бесперебойную работу и служат долгое время, защищая помещение от влажности и холода.

Еще одной причиной установки отопительного прибора не в полу, а под окном является дешевизна. Оборудование в подоконнике позволит вам сэкономить семейный бюджет и избежать высоких затрат на электроэнергию. Однако у подобного способа есть и обратная сторона медали. Метод установки отопительного оборудования в подоконник отличается дороговизной, кроме того сам процесс установки достаточно сложный и требует определенных навыков.

Особенности конструкции конвектора в подоконнике

Конструкция конвектора, встраиваемого в подоконник, достаточно проста и имеет много схожих черт с внутрипольными конструкциями. Подобный конвектор состоит из нескольких основных частей: корпус, элементы нагрева, тангенциальные вентиляторы и элементы терморегуляции. Корпус может быть выполнен из различных материалов, преимущественно из металла. Нагревательные элементы изготавливаются из прочной стали и отвечают за нагревание воздуха.

Вентиляторы встроены для прогона воздуха и наполнения его теплом. Самой сложной и важной составной частью конвектора является система терморегуляции, которая отвечает за поддержание оптимальной температуры в помещении. Кроме того, конвекторы для подоконника выпускаются двух видов: с комплектным подоконником и без него. В случае отсутствия конструкции подоконника в комплекте, установка оборудования будет отличаться повышенной сложностью.

Основные правила установки

При решении установить конвектор под окно необходимо изучить конструкцию самого отопительного оборудования и подоконника, особенно, если за дело берется не профессионал. При монтаже прибора в подоконник своими руками важно учитывать стандарты размещения оборудования.

В этом вопросе также помогут некоторые рекомендации для самостоятельного монтажа:

  • перед установкой обязательно необходимо делать замеры;
  • ширина конвектора должна быть не меньше 70% от ширины окна;
  • для установки конвектора ширина подоконника должна быть не меньше 250 мм;
  • в случае с установкой конвектора без комплектного подоконника потребуется врезать его самостоятельно и установить вне корпуса прибора;
  • конвектор может быть установлен в однотрубную и двухтрубную систему отопления;
  • глубина парапета оконного проема должна быть не менее 260 мм;
  • при необходимости или желании обычный внутрипольный конвектор также можно установить в оконный проем;
  • допустимая температура оборудования не превышает 115 градусов;
  • после монтажа устройство необходимо подключить к току с напряжением не меньше 12В.

Лучше всего предусмотреть схему установки оборудования еще на этапе подготовки, это поможет избежать перекосов и проблем в монтаже. Если у вас нет опыта работы с подобным оборудованием, лучше всего покупать конвектор с готовым подоконником в комплекте.

Подготовка к установке

Прежде всего, перед тем как приступать к установке конвектора, необходимо произвести расчеты и отметить, где именно будет установлено оборудование. Перед началом работ по монтажу потребуется провести ряд подготовительных работ. Прежде всего, потребуется проложить теплоизоляцию на наружную поверхность корпуса конвектора между ним и окном. При выборе конвектора с вентиляторами возможно потребуется использовать дополнительную антивибрационную пленку для шумоизоляции комнаты.

Следует учитывать, что такой конвектор устанавливается в помещении таким образом, чтобы теплообменник был по направлению от окна. Так, подача тепла будет направлена непосредственно в жилое помещение. В зависимости от площади комнаты может потребоваться установка нескольких конвекторов для окон. В таком случае, потребуется провести планировку и расчет для каждого из них.

Монтаж конвектора в подоконник своими руками пошагово

После того как вырезка под конвектор в подоконнике готова. Можно переходить к самой установке оборудования, которая осуществляется по следующим этапам:

  • Снять доску подоконника.
  • Сделать отметки, где будут размещаться отверстия для крепления конвектора, подвода, кабеля.
  • Просверлить на отмеченных местах отверстия для дюбелей.
  • Выбрать с какой стороны будут проводиться трубы, взломать отверстия в крышке в корпусе теплового оборудования, предназначенные для крепления.
  • Смонтировать конвектор.
  • Протянуть подводящий кабель, закрепить корпус оборудования, используя шурупы или дюбели.
  • Подключить блок управления двигателя.
  • Смонтировать теплообменник, подключить остальную арматуру.
  • Проверить герметичность и правильность соединений.
  • Собрать и установить крышку подоконника, прикрепить винтами к подоконнику крышку решетки.
  • Обработать стыки между стеной и подоконник герметиком.
  • Смонтировать всасывающую и нагнетательную решетки.

В конце установки смонтировать дополнительную арматуру и произвести обезвоздушивание прибора. После того как все основные части конвектора смонтированы и установлены в подоконник рекомендуется проверить правильность подключения труб и доску подоконника. При необходимости доску можно немного потянуть с нижней стороны, чтобы минимизировать образование стыков.

Установка

Первый этап монтажа внутрипольных конвекторов – это всегда подготовка специальной ниши для установки устройства. В случае встраиваемых в пол конвекторов это может быть как обычная бетонная стяжка, так и монтаж в фальшпол. Оба варианта монтажа таких конвекторов возможны только в случае, если в помещении ремонт еще не закончен, а полы еще не установлены.

При выборе ниши для отопительных агрегатов следует обратить внимание на следующие показатели

  • Глубина отверстия. Глубина ниши должна быть примерно на 10-15 мм больше высоты самого устройства. Такую цифру чаще всего указывают производители в руководстве пользования отдельных моделей. Страховочные миллиметры позволят грамотно выровнять короб устройства, а также решетку с уровнем пола.
  • Ширина и длина ниши. Здесь специалисты советуют добавлять к размерам устройства от 5 до 10 мм – так вы сможете грамотно укрепить корпус устройства и не испытаете затруднений при укладке коммуникаций.
  • Расстояние от окна и стен. Специалисты рекомендуют оставлять от 5 до 15 см между установленным агрегатом и окном (или панорамными окнами). Если речь о расстоянии от устройства до стен, то здесь следует выдержать от 15 до 30 см во избежание образования плесени в углах и скопления тепла только на стенах.
  • Шторы. Шторы или тюль являются незаменимым элементом в большинстве стилевых решений. Учитывайте, что они не должны препятствовать циркуляции воздуха, следовательно, не должны закрывать обогреватели от помещения. Идеальным вариантом для встроенных конвекторов будут небольшие и легкие шторы в стиле кантри или прованс, жалюзи или скручиваемые тканевые модели.
  • Изоляция и теплопотери. Неграмотное размещение обогревательного устройства приводит к снижению эффективности обогрева и самого КПД устройства. При монтаже обязательно воспользуйтесь изоляционным материалом, иначе все образованное агрегатом тепло будет обогревать не комнату, а ближайшие 1-2 квадратных метра пола
  • Устойчивость. Прибор монтируется до состояния полной устойчивости и стабильности. Для регулирования удобной высоты могут быть использованы специальные опоры или кронштейны. В качестве дополнительной стабилизации устройства в нише могут быть использованы различные фиксирующие рабочие растворы. Такая стабилизация положения агрегата необходима для будущей установки трубных коммуникаций, которые при малейшем смещении проводки могут привести к затоплению помещения и порче напольного покрытия.

При установке встроенного в пол конвектора, работающего на воде, возможны всего 2 способа подключения коммуникаций.

Гибкое. Такое подключение предполагает использование гибких коммуникаций или шлангов, подающих теплоноситель в теплообменник. Однозначный плюс такого подключения в том, что коммуникации легко убираются во время уборки агрегата, а затем свободно закрепляются обратно. Минусом такого подключения является относительная недолговечность и уязвимость гибких коммуникаций.


В случае подключения электрического встраиваемого в пол конвектора вам достаточно грамотно проложить провода и подсоединить устройство к сети в 220 вольт. Заземление в данном случае не потребуется, так как коммуникации в современных внутрипольных конвекторах изготавливаются априори с заземлением. Проследите, чтобы вся проводка была спрятана под полом – так вы обезопасите себя от травм, а само устройство – от преждевременной ломки.

Дополнительные советы по монтажу встроенных в пол конвекторов.

  • Лучшим материалом в обвязке встраиваемых конвекторов считаются именно металлопластиковые трубы или коммуникации. Они одновременно обладают достаточной прочностью для длительного использования и пластичностью для удобного размещения в любых условиях укладки.
  • Коммуникации, вне зависимости от их вида, следует вмуровать в бетонное покрытие либо укрыть фальшполом. На этом участке укладки коммуникаций не должно быть лишних соединений или переключателей, именно поэтому чисто металлические варианты здесь непрактичны. В случае укладки фальшпола есть возможность установки коммуникаций любого типа, однако рекомендованными материалами здесь остается металлопластмасса или полипропилен.
  • При установке агрегата и последующей укладке решетки или декоративной рамки возможно образование просветов и свободного пространства между настилом. Специалисты советуют заполнять его силиконом.
  • Монтаж труб контура к устройству следует проводить с помощью специальных накидных гаек (их еще называют «американками»).

Источники
  • https://stroy-podskazka.ru/konvektory/vstraivaemye/
  • https://aniko-gas.ru/plastikovye-okna/konvektor-vstraivaemyj-v-podokonnik.html
  • https://tehnika.expert/klimaticheskaya/obogrevatel/konvektor-v-podokonnik.html
  • https://oboiman.ru/teplo/konvektory-vstraivaemye-v-podokonnik-osobennosti-vybora.html
  • https://mailtrain.ru/podokonniki/konvektory-vstraivaemye-v-podokonnik.html
  • https://technoheat.ru/stati/101-konvektory-vstraivaemye-v-podokonnik.html
  • https://okna-biz.ru/podokonniki-otlivy-aksessuary/parapetnye-konvektory-dlya-podokonnika/
  • https://vlasta-dv.ru/podokonniki/parapetnyj-konvektor-v-podokonnik.html
  • https://kupisantehniky.ru/konvektory-vstraivaemye-v-podokonnik-osobennosti-vybora/

Все окна
