Что такое стеклопакет и какие они бывают?

Роль стеклопакета в окне

Стеклопакет часто ассоциируется с окном (пластиковым, алюминиевым, деревянным) и доля истины в этом есть. Современное окно состоит из стеклопакета, профиля, фурнитуры. Стеклопакет важный элемент оконной конструкции, занимающий преобладающую площадь – 70%-90%.

Через стеклопакет в дом проникает солнечный свет, через него можно увидеть окружающий мир – то, ради чего первобытные люди начали делать отверстия в стенах.

Современный стеклопакет кардинально отличается от своих предшественников – кусочков слюды или бычьего пузыря. Технический прогресс научил стекло избирательно пропускать излучение, сохранять в доме тепло. Стекло стало прочным, красивым, суперпрозрачным.

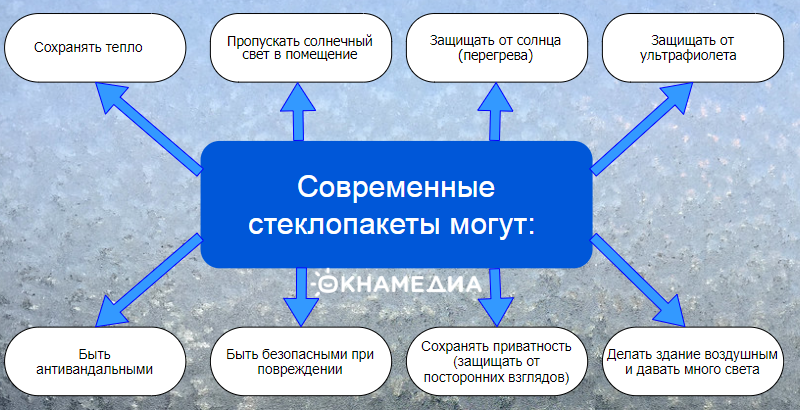

Фото: возможности современных стеклопакетов многогранны

Как выглядит стеклопакет

Стеклопакет — это конструкция из нескольких стекол (минимум из двух), разделенных промежутком – камерой, которая может быть заполнена инертным газом или сухим воздухом. Стекла герметично соединены посредством дистанционной алюминиевой рамки с перфорацией, а также герметиком (силикагелем, молекулярным ситом или их смесью). Для дополнительной герметизации используется уплотнитель. Стекла в стеклопакете могут быть как обычные, так и обладающие дополнительными опциями энергосбережения, шумопоглощения или защиты от механических воздействий.

Стеклопакет занимает до 80% площади окна, поэтому от к его выбору стоит отнестись очень внимательно.

Формулы стеклопакетов

Формула стеклопакет это краткая запись всех его составляющих.

В формуле указывается:

• Стекло – толщина в миллиметрах и краткое название. Например: 4М1 – стекло прозрачное марки М1 толщиной 4мм; 4i – низкоэмиссионное стекло толщиной 4мм; 6 EL – мультифункциональное стекло Energy Light толщиной 6мм.
• Дистанционная рамка и газ в межстекольном пространстве. Например: 12 или 14 – дистанционная рамка шириной 12 или 14мм, пространство заполнено воздухом; 16 Ar – дистанционная рамка шириной 16мм, межстекольное пространство заполнено аргоном.

Толщина стеклопакета зависит от ширины оконного профиля. Она складывается из суммы толщин стекла и рамок.

Например: толщина стеклопакета 4М1 — 16 Ar — 4i = 4 + 16 +4 =24мм

Или 4EL — 12 — 4М1 — 14 — 4М1 = 4 +12 +4 +14 + 4 = 36мм

Важно: согласно ГОСТ 24866-2014 формула стеклопакета пишется, начиная с уличного стекла (того, которое расположено первым со стороны улицы). Многие производители окон пишут формулу, начиная с внутреннего стекла (того, которое со стороны помещения). Уточняйте написание в документах при заключении договора.

Разновидности стеклопакетов по количеству камер

Конструктивно стеклопакет состоит из двух или трех параллельных листов стекла, установленных на определенном расстоянии друг от друга. Приклеены листы к специальной конструкции — дистанционной рамке из металла или пластика заданной ширины.

Она выполняет несколько функций:

• соединяет стекла в одну конструкцию;
• определяет их параллельность;
• герметизирует внутреннюю полость (камеру);
• усиливает стеклопакет;
• позволяет удалять избыточную влагу из камеры.

Согласно ГОСТ 24866-2014 в России производятся два вида стеклопакетов — однокамерные (СПО) и двухкамерные (СПД). Однокамерные состоят из двух листов стекла и одной дистанционной рамки, двухкамерные — из трех листов стекла и двух рамок.  Тот же ГОСТ предусматривает и другие конструкции, состоящие из четырех или пяти листов стекла. Но такие стеклопакеты изготовляются чаще всего по специальному заказу и составляют небольшой процент от общего производства окон.

Стекло для стеклопакетов используется только самой высокой марки М1, так называемое флоат-стекло. Оно производится по очень интересной технологии, изобретенной в Великобритании в 50-х годах прошлого столетия. Состоит она в том, что расплавленное стекло (смесь песка, доломита, кальцинированной соды и извести, Тплавления≥ 1000 0С) выливается в ванну заданной формы на слой расплавленного олова (Тплав.= 232 0С). Расплав олова обладает всеми свойствами жидкости, основное из которых в этом случае — образование идеально ровной горизонтальной поверхности. Высокая плотность металла исключает появление волн и брыжей от движений воздуха.

На металлическое зеркало выливается стекломасса, которая растекается по поверхности слоем заданной толщины и остывает до температуры полной кристаллизации. Лист полученного стекла обладает исключительной точностью параметров, высокой прозрачностью и отсутствием дефектов, возникающих, чаще всего, при неравномерном остывании.

Часть флоат-стекла используется сразу же после остывания, часть подвергается закалке — повторному нагреванию до высокой температуры, ниже точки плавления и резкому охлаждению. В результате изменяется внутренняя структура материала, он становится прочнее и безопаснее. При разрушении рассыпается не на осколки, а на прямоугольные кусочки, неспособные порезать или травмировать человека иным образом. Некоторые стеклопакеты строятся на базе именно закаленного стекла.

Стеклопакеты с одной камерой

Одинарный или однокамерный стеклопакет предполагает наличие двух стекол, которые находятся друг от друга на определенном расстоянии. Между ними располагается дистанционная рамка. Стандартная толщина стекла – от 4 до 6 мм, ширина рамки может варьироваться, но чаще всего в обычном одинарном изделии она равна 16 мм.

Выбирая стеклопакеты, отдавайте предпочтение изделиям, ширина воздушных камер которых не превышает 20 мм. Увеличение расстояния между стеклами в пределах этого значения улучшает теплоизоляцию, но после перехода границы в 20 мм увеличивается только себестоимость изделия, в то время как уровень теплоизоляции, наоборот, снижается.

Достоинства однокамерной конструкции:

• небольшой вес, обеспечивающий более надежное крепление в проеме;
• высокая светопроницаемость;
• невысокая цена.

Недостатки:

• более низкий, чем у других видов изделий, уровень теплосбережения и шумоизоляции;
• склонность к запотеванию.

Ввиду своих характеристик однокамерный стеклопакет рекомендуется устанавливать в нежилых помещениях, например, на балконе или лоджии, террасе, веранде. Также возможна установка конструкции этого вида на окне, выходящем на застекленную лоджию, где теплоизоляция не так важна.

Двухкамерные стеклопакеты

Двухкамерными или двойными называются стеклопакеты, которые имеют три стекольных полотна и две камеры, заполненные воздухом или инертным газом. Общая толщина конструкции варьируется от 30 до 40 мм и зависит от толщины используемых стекол и расстояния между ними. Двухкамерный стеклопакет обойдется в более значительную сумму, чем однокамерный, но его цена полностью оправдана более высокими техническими характеристиками.

Достоинства двойного стеклопакета:

• высокий уровень энергосбережения, снижение теплопотерь на 40-50%, что позволяет уменьшить затраты на отопление;
• хорошая звукоизоляция – уменьшение уровня шума может достигать 40 дБ;
• гарантия отсутствия конденсата на окнах при нормальном уровне влажности в помещении.

Недостатки:

• более низкая светопропускная способность – пропускает на 6-8% меньше света, чем однокамерный;
• значительная толщина, не позволяющая устанавливать данный вид изделий на небольшие балконы, лоджии или веранды;
• большая масса, ведущая к более быстрому износу оконной фурнитуры.

Благодаря своим характеристикам сегодня именно двухкамерные изделия наиболее востребованы и устанавливаются в разных видах помещений: в квартирах, офисах, частных домах и дачах. Они отлично подходит для остекления окон, находящихся с подветренной стороны, или выходящим на шумную оживленную улицу.

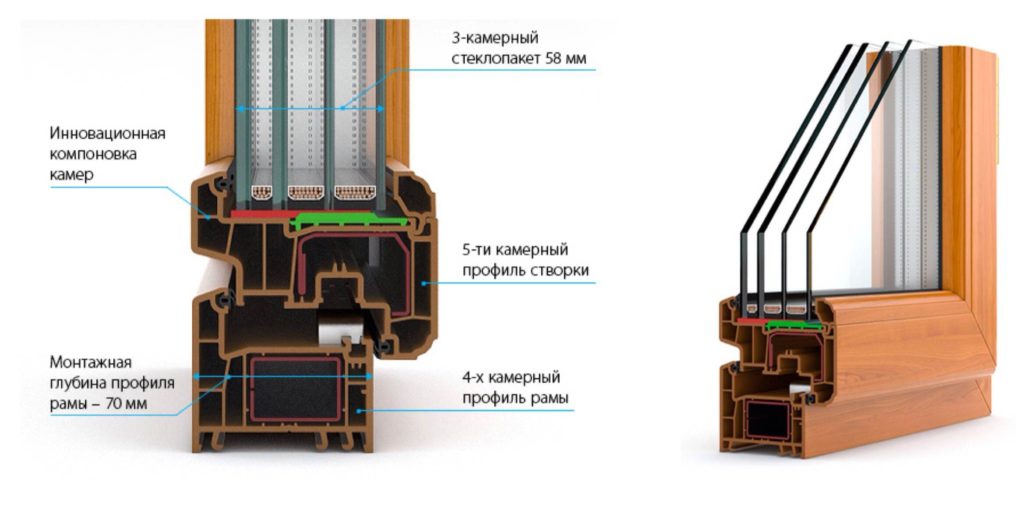

Трехкамерные конструкции

Конструкция трехкамерного стеклопакета предусматривает наличие четырех стекол и расположенных между ними трех воздушных камер.

Достоинства:

• повышенный уровень теплоизоляции – при низких температурах на улице показатель на 50% выше, чем у двухкамерного изделия;
• превосходная шумоизоляция – до 50 дБ.

Недостатки:

• значительный вес (от 50 кг), создающий повышенную нагрузку на фурнитуру и оконный профиль и снижающий срок эксплуатации;
• пониженная светопроницаемость;
• высокая стоимость.

Установка трехкамерного изделия достаточно сложна. Кроме того, она требует изготовления прочного профиля повышенной прочности и большой ширины или разделения конструкции на несколько форточек, что делает конечную стоимость окна еще более высокой. Применение трехкамерных конструкций может быть целесообразно в двух случаях:

• суровый климат с преобладающими пониженными температурами на протяжении года;
• расположение в местности с повышенным уровнем шума: вблизи аэропортов, железных дорог, автострад.

Некоторые производители утверждают, что установка трехкамерных конструкций оправдана значительным снижением затрат на отопление по сравнению с двухкамерными изделиями. На самом деле разница уровней теплосбережения становится существенной только при наружной температуре в минус 40 градусов, поэтому в регионах с умеренным климатом ставить трехкамерный стеклопакет из соображений лучшей теплоизоляции нет смысла.

Различие стеклопакетов в зависимости от газа используемого для заполнения камеры

Главные свойства стеклопакета — теплопроницаемость и звукоизоляция во многом зависят от газа, который закачан в камеры. Светопропускная способность от этого практически не зависит — здесь главную роль играет характеристика самого стекла.

В обычные стеклопакеты бюджетного уровня закачивается сухой воздух, он обладает достаточно низкой теплопроводностью, высокой прозрачностью и по химическому составу не отличается от атмосферного. В более дорогих стеклопакетах используется аргон, криптон или ксенон — инертные газы, совершенно безвредные для человека. Не стоит опасаться, что в случае повреждения герметизирующего слоя эти газы проникнут в комнату. Даже если такое и случится, то никакой опасности они не представляют.

По цене такие стеклопакеты несколько отличаются, это зависит не столь от потребительских свойств, сколько от стоимости газа. Дешевле всего аргон, самый дорогой — ксенон. Главные свои качества инертные газы проявляют при использовании в стеклопакетах, оборудованных энергосберегающими стеклами (i или К). Но и с обычными стеклами некоторые показатели улучшаются, правда, выражены изменения не столь резко.

Полезные качества инертных газов:

• снижение коэффициента теплопроводности;
• уменьшение риска возникновения конденсата;
• защита внутреннего i-напыления от окисления.

Но при явных плюсах, заполненные инертными газами стеклопакеты не лишены и недостатков. Главным из них является то, что газ должен быть закачан под давлением выше атмосферного. Это требует повышенной прочности герметизирующего слоя по торцу стеклопакета. Высокая проникающая способность инертного газа определяет его утечку сквозь малейшие дефекты уплотнения. Даже в самых лучших стеклопакетах за год улетучивается до 3% газа.

Средний срок эффективной службы заполненного инертным газом энергосберегающего окна — 10 лет, после истечения этого срока стеклопакет необходимо заполнять газом заново. Это связано с некоторыми неудобствами и лишними расходами.

Кроме того, есть еще один фактор риска — инертные газы лишены запаха и цвета, определить, что именно закачано в ваше окно чрезвычайно сложно. Если вы покупаете дорогое окно у проверенного производителя, то можно быть уверенным, что в камере именно инертный газ. Но в других случаях такой уверенности на 100% нет.

ЗаполнениеПлотность,кг/м³Теплопроводность,Вт/(м*к)Динамическая вязкость, кг/(м*с)Теплоемкость,Дж/(кг*к)

Стеклопакет по функциональному назначению

В компании «Софос Окна» вы можете заказать окна со стеклопакетами с учетом их функционального назначения. Какие бывают виды пакетов и их характеристики вместе с фото рассмотрим ниже.

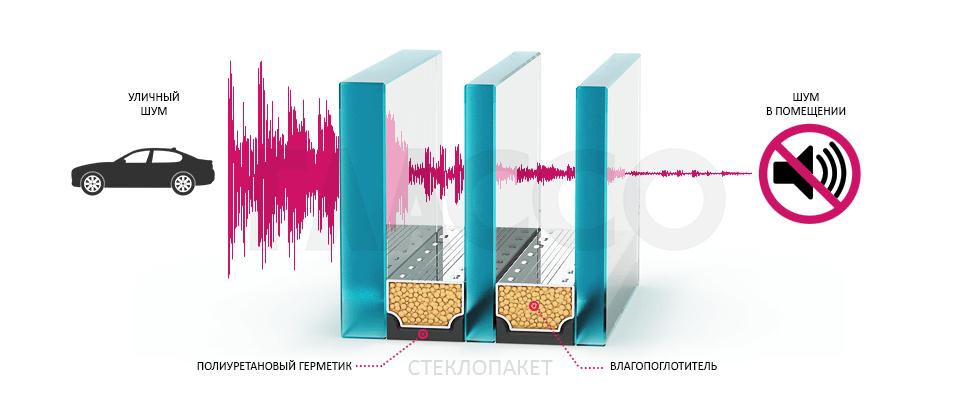

Шумоизоляционный стеклопакет

Это двух или трехкамерная конструкция, в которой сочетаются стекла разной толщины (например, 6 и 4 мм) и неравное значение ширины дистанционных рамок. Такой прием способствует возникновению резонанса при прохождении звуковых волн и их гашению. Крайним с уличной стороны, как правило, устанавливается стекло, изготовленное по технологии триплекс. Такие окна прочные, имеют высокие теплоизоляционные свойства и значительно уменьшают проникновение шумов с улицы (37-39 дБ).

Цветные стеклопакеты

Оригинальным решением для оформления фасадов современных зданий являются цветные стеклопакеты. Они выполняют не только декоративную функцию, но и надежно защищают комнату от ультрафиолетового излучения, а также создают интересную атмосферу, оттеняя мебель и стены. Добавление оттенка стеклам выполняется двумя способами – окрашиванием в массе или нанесением пленки.

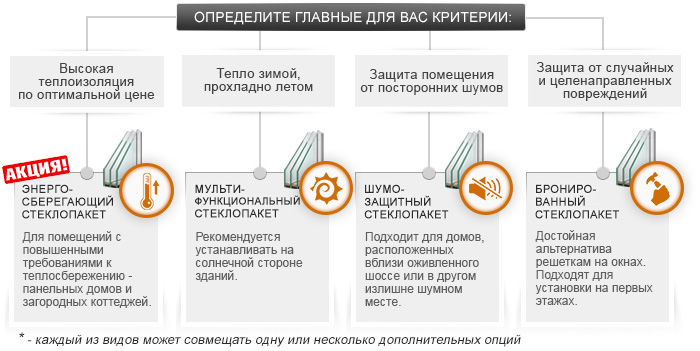

Какой именно выбрать стеклопакет для пластикового окна, зависит от многих факторов:

1. В каком климатическом районе проживаете;
2. Помещение какого назначения собираетесь остеклять;
3. Каких характеристик необходимо достигнуть при установке пластикового окна;
4. Бюджет на установку окна;
5. Тип дома, особенности стен и оконного проема, куда будет монтироваться пластиковое окно.

Триплекс

То же многослойное стекло используется при изготовлении триплекс стеклопакетов. В данном случае ставка делается на прочность и безопасность. Основная функция таких окон – максимальная защита помещения от взлома, а пребывающих в нем от порезов при разбивании стекла (осколки не рассыпаются, а повисают на полимерной пленке и имеют закругленную форму). Их применяют для остекления наружных витрин, окон в многоэтажках на первом этаже, загородных домах, детских учреждениях, банках и так далее.

Самоочищающиеся

Эти стеклопакеты позволяют экономить время хозяйкам и содержать стекла в чистоте с уличной стороны в труднодоступных местах. На наружную поверхность таких конструкций наносится специальная пленка. На ней под действием ультрафиолета разрушаются органические загрязнения, а затем полностью смываются дождевой водой. На поверхности пленки не задерживаются водяные капли, поэтому стекло всегда чистое и прозрачное.

Энергосберегающие

Стекло на окнах — самая холодная поверхность в помещении, именно через него происходит большая часть теплопотерь. Чтобы удерживать тепло внутри помещения и не впускать холод, стеклопакеты оснащают низкоэмиссионным стеклом с i или k покрытием из оксидов металлов. Этот слой отражает тепловые лучи, возвращая их обратно в помещение, зимой сохраняя тепло, летом уберегая от перегрева. При этом напыление почти не препятствует проникновению солнечного света в помещение.

Принцип действия энергосберегающих стеклопакетов

Энергосберегающие стеклопакеты позволяют значительно экономить расходы на отоплении, снижая теплопотери с 40 до 20%, при этом их стоимость чуть выше, чем у обычных. Кроме этого, наличие в составе стеклопакета низкоэмиссионного стекла почти исключает запотевание, так как внутренняя поверхность всегда теплая. Напыление способно отражать ультрафиолетовые лучи, что продлевает срок службы отделке и мебели. Из недостатков этих изделий стоит отметить незначительное снижение светопропускной способности, более сложный процесс производства и потерю свойств покрытия при разгерметизации стеклопакета.

Важно! Теплосбережение энергосберегающего однокамерного стеклопакета выше, чем у обычного двухкамерного.

Мультифункциональный стеклопакет

Это усовершенствованная версия энергосберегающего стеклопакета, отличающаяся двухслойным напылением наночастиц серебра. Он стоит несколько дороже, но разница в цене оправдана повышением всех характеристик в несколько раз.

Пакеты с мультифункциональными стеклами также относят к солнцезащитным стеклопакетам. В таких конструкциях одно из стекол дополнено специальной пленкой. Она обычно располагается на внутренней поверхности первого стекла, поэтому не повреждается и не теряет своих тонирующих свойств в течение всего срока эксплуатации.

Достоинства мультифункционального стеклопакета:

1. Повышение комфортности условий внутри помещения для людей, животных и растений.
2. Защита мебели от выгорания.
3. Экономия на кондиционировании за счет отражения солнечных лучей.
4. Возможность применять закаленные стекла, имеющие степень поглощения света более 25%.

Стеклопакеты с дополнительной защитой от шума

Шумозащитные. Что значит, если стеклопакет имеет шумозащитные свойства? За счет различной толщины стекол или разного расстояния между ними, стеклопакет обретает способность поглощать значительную часть поступающего извне шума. Существенно улучшает шумоизоляционные показатели также наличие внутри камер стеклопакета инертного газа. Подобные стеклопакеты следует устанавливать в случае, если жилище расположено в шумном районе, например, вблизи оживленной трассы.

Тонированные солнцезащитные стеклопакеты

К солнцезащитным можно причислить и тонированные стеклопакеты, которые выполняют те же функции и имеют те же преимущества. Мы рекомендуем устанавливать их в окнах, расположенных на солнечной стороне здания. Тонировка может осуществляться как нанесением пленки, так и:

1. Добавлением в массу окисей металла на этапе изготовления стекла.
2. Магнетронным напылением пленки на стекло в условиях вакуума.
3. Нанесение на разогретую поверхность стекла слоя металлов – метод пиролиза.

«Умные»

«Умные» окна или смарт-окна — это технологии будущего, которые уже стали реальностью. Такие стеклопакеты работают от электричества, потребляют не больше одной лампочки, безопасны и многофункциональны. Виды «умных» стеклопакетов:

• Электрообогреваемые. Это стеклопакеты с низкоэмиссионным напылением и электродами, питающимися от электросети. Это обеспечивает подогрев стекла и предотвращает выпадение конденсата.

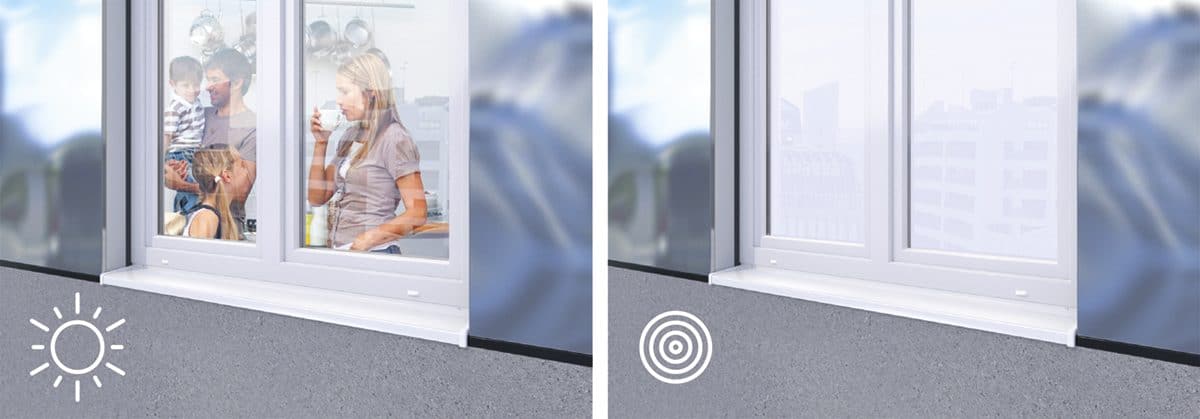

• Самозатемняющиеся. Уровень затемнения и прозрачности таких конструкций можно регулировать при помощи пульта.

Зеркальные стеклопакеты

Чтобы защитить помещение от нежелательного просмотра с улицы, что особенно актуально в офисах и квартирах жилых домов, мы рекомендуем в окнах использовать зеркальные стеклопакеты. Они также надежно защищают внутреннее пространство от солнечных лучей, исполняя функции штор или жалюзи. Их часто используют для декорирования фасада, так как зеркальная отделка смотрится оригинально, современно и стильно. Благодаря тончайшему металлизированному покрытию (серебро, титан или хром) зеркальные окна на 90% задерживают и отражают ультрафиолетовые лучи. Пропускная способность света при этом не снижается.

Энергосберегающие стеклопакеты с k-стеклом

Суть данных стеклопакетов в том, что на обычное флоат-стекло напыляется тончайший слой оксидов металлов, в основном — серебра. От него отражаются волны электромагнитного излучения.

На практике это отражается в увеличении теплоотражающей способности направленной в сторону с большей температурой. Это способствует отсутствию жары летом, в защищенном такими окнами помещении, и минимализации тепловых потерь зимой. Толщина напыления в 0,4-0,6 мкм ничуть не снижает прозрачности окна, но в значительной мере усиливает его механически. К-стекла отличаются сравнительной простотой технологии и не слишком добавляют к стоимости всей конструкции. Если есть выбор между k и i-стеклом, то однозначно нужно остановиться на К-варианте. Помимо меньшей стоимости, на протяжении всего срока эксплуатации такие стеклопакеты не принесут никаких сюрпризов.

Стеклопакеты с i-стеклом

Технология изготовления стекол для таких пакетов намного сложнее, чем «К». Напыление производится в вакууме и предусматривает своеобразное «сэндвичное» напыление, чередующее оксидные и металлические слои (оксид-метал-оксид). При этом толщина слоя металла (чаще всего серебра) составляет не более 10-15 нм (10-9м).

Даже такой тончайший слой металла снижает теплопроводность пакета на 90%, не изменяя светопропускаемости. Но напыление довольно уязвимое для внешних воздействий, поэтому производится исключительно на внутренние поверхности стекол. При сравнительной стоимости с К-пакетами, i-варианты позволяют сэкономить на 20% больше энергии, идущей на отопление. Кроме того, они еще и на 20 – 40% легче, что дает возможность установить однокамерные, i-пакеты любого размера в стенах с не очень высокой несущей способностью и в конструкциях большой площади — витринах, фасадах, панорамах.

Как расшифровать информацию из маркировки

Буквенно-числовая маркировка несет в себе основную информацию о стеклопакете. Чтобы избежать обмана недобросовестных продавцов, важно уметь читать формулу стеклопакета. Она может быть нанесена на наклейку на стеклопакете, на дистанционную рамку или содержаться в сопроводительной документации.

Маркировка дает информацию об основных характеристиках стекла, размерах, наличии пленок и покрытий, типу газонаполнения.

По ГОСТ 24866-2014 маркировка однокамерного стеклопакета выглядит следующим образом — 4М1х16х4М1, где:

• 4 — это толщина стекла в мм.
• М1 — марка стекла.
• 16 — ширина дистанционной рамки.

Обозначение дополнительных свойств:

• СПО — однокамерный.
• СПД — двухкамерный.
• К или И — твердое и мягкое низкоэмиссионное покрытие.
• Т0 и Т1 — окрашенное в массе.
• Р1А, Р2А, Р3А, Р4А, Р5А — ударостойкость и класс защиты.

Если в качестве заполнения использовался воздух, то дополнительное обозначение отсутствует. Аргон обозначается как Ar. Криптон — Kr.

Разнообразие декора стеклопакета

Большинство стеклопакетов представляют собой обычную плоскость без избыточного декора. Но могут использоваться и другие варианты, например, стекла со шпросами — декоративными металлическими профилями, установленными внутри стеклопакета. Ширина профиля находится в пределах 8 – 26 мм. Цвет шпросов — серебро, золото, бронза. Они обладают достаточно декоративным видом, но в последнее время практически не используются.

Кроме шпросов используются фальшнакладки — элементы декора различной конфигурации, которые крепятся к стеклу. На прочность и герметичность стеклопакета они никакого влияния не оказывают, но позволяют адаптировать любое окно к особенностям экстерьера здания.

Вариантов изготовления стеклопакетов может быть множество. Если есть возможность выбора, то привлечь к нему следует профессиональных строителей — окна покупаются не каждый год, и стоят они немало. От их качества зависит комфортность жилья и здоровая атмосфера в доме.

Выбор стеклопакета и климат региона

На большей части территории России целесообразно использование двухкамерных стеклопакетов. Однокамерные подходят для остекления неотапливаемых помещений и жилых при условии наличия низкоэмиссионного стекла в структуре. Трехкамерные имеет смысл устанавливать только в регионах с суровым климатом, сильными ветрами и морозами.

Для улучшения теплоизоляции следует применять энергосберегающие конструкции. На территории с большим количеством солнечных дней — тонированные и солнцезащитные.

Чтобы не переплачивать за лишние функции, следует определить какие свойства наиболее важны в каждом отдельном случае. Если вы затрудняетесь, обратитесь к профессионалам для получения консультации.

Дефекты стеклопакетов

Дефекты стеклопакетов можно условно разделить на две категории: механические повреждения и брак сборки.

Механические повреждения:

• Трещины на стекле;
• Царапины на стекле длиной более 1 см;
• Сколы на торцах стекла или углах. Если стеклопакет привезли с такими дефектами это всегда брак и подлежит замене. Даже самый маленький скол может привести к полному разрушению всего стекла.

Фото: негерметичный стеклопакет вполне может превратиться в аквариумК дефектам сборки можно отнести:

• Грязь на внутренних поверхностях стекла
• Смещение дистанционных рамок друг относительно друга более чем на 3мм
• Грязь на дистанционной рамке
• Стекло установлено не по формуле или покрытием наружу. Современные покрытия очень чувствительны к воздействию окружающей среды и стекло начнет покрываться ржавчиной.
• Разрывы в слое герметика, особенно если видно дистанционную рамку.
• Слипание стекол между собой не всегда является браком сборки. Чаще это ошибка в выборе формулы, поэтому для стеклопакетов размерами больше 1200х1200мм нужно внимательно выбирать толщину наружного стекла

Газ в стеклопакете

Обычный стеклопакет заполнен простым воздухом, влага из которого удаляется осушителем в дистанционной рамке.

Усилить тепло- и шумоизоляцию можно закачиванием инертных газов в воздушные камеры. Для этих целей используют аргон, криптон, гексафторид серы.

Вопреки устоявшемуся мнению газ не улетучивается через1-2 года, а исправно служит весь срок жизни стеклопакета при условии использования качественных герметиков.

Боязнь отравления газом при разрушении стеклопакета также беспочвенна. Объем газа слишком мал, чтобы нанести ощутимый вред самочувствию человека.

Какой стеклопакет – такое и окно

Стеклопакет занимает от 70 до 90% площади окна, именно он диктует каким окну быть. Его несложно поменять и вдохнуть в окно новую жизнь, если оно установлено давно и не отвечает требованиям потребителя. Инновации в производстве стекла повысили теплоизоляцию стекла на 50%, защиту от солнца на 60%, а звукоизоляцию в 3 раза. Стеклопакет с инновационным энергосберегающим стеклом способен сделать даже скромное окно ультрасовременным.

Выбрать нужный стеклопакет просто:
