Установка окон пластиковых своими руками пошагово с фото

Основные принципы монтажа

• учет температурных деформаций материалов и деталей (актуально для климата Ярославля);
• надежная фиксация оконной коробки;
• герметичность монтажного шва (места стыка рамы и проема).

Еще можно почитать ГОСТ 30971-2012 «Швы монтажные узлов примыканий оконных блоков к стеновым проемам. Общие технические условия». В нем описаны особенности установки пластиковых окон: этапы, материалы для монтажного шва, решения узлов примыкания оконных блоков к стенам.

Составные части пластикового окна

Главный элемент оконного блока – рама

Конструкция окна из пластика включает в себя следующие детали:

• рама – главная конструкционная часть;
• если у вас большое окно, чаще всего оно разделяется вертикальной перегородкой, их может быть несколько – все зависит от выбора конструкции;
• часть, которая неподвижна, называется глухой, а та, что открывается – створкой;
• стеклопакеты могут быть с разными свойствами, например, тонированные, энергосберегающие, армированные, с использованием инертного газа. Кроме того, они бывают однослойными, двухслойными, трехслойными или многослойными – выбор велик;
• для того чтобы стёкла надежно держались, их прижимают штапиком, который представляет собой тонкую пластиковую планку. Для герметичности применяется резиновый уплотнитель, чаще всего черного цвета;
• всегда используется фурнитура – это особый набор поворотно-откидных механизмов, которые помогают открывать-закрывать створки и обеспечивать различный функционал;
• кроме того, необходимы уплотнители, чтобы обеспечить герметичность всей конструкции;
• на внутренней части рамы делаются вентилируемые отверстия для дренажа, которые прикрыты колпаками. Влага, образующаяся при перепаде температурного режима на улице и внутри комнаты, попадает через них наружу;
• еще одной частью конструкции является отлив – он монтируется снаружи, и подоконник, устанавливаемый изнутри;
• части, расположенные сбоку от рамы, отделывается откосами.

Пошаговый монтаж

Состоит из следующих этапов:

• замеры;
• демонтаж старых элементов;
• подготовка поверхностей;
• монтаж;
• установка отливов;
• установка подоконника;
• финальный этап и контроль качества.

Замеры

Правила выполнения замеров:

• Замеряется пространство с внутренней и с наружной стороны, по высоте, ширине, диагонали.
• Ширина и длина меряется в нескольких местах, так как стеновые поверхности не идеально ровные. Окончательным берется минимальное значение.
• Если проем снаружи меньше, чем со стороны помещения, значит он «с четвертью». Так называют выступ стены со стороны улицы, удерживающий стеклопакет от выпадения. Название появилось из-за ширины 6,5 см, равной ¼ кирпича. Для таких домов действуют другие правила замеров.

А. Замеры для домов с четвертью

Вычисляем внутреннюю ширину проема:

• меряем расстояние между видимыми стенами снаружи (А);
• с помощью щупа или отвертки с длинным стержнем делаем несколько замеров четвертей по бокам (В1 и В2);
• ширина (С) равна сумме двух предыдущих параметров: В1+А+ В2.

Определяем высоту:

• меряем расстояние (Н) от точки соприкосновения отлива с профилем до выступа стены вверху;
• используем щуп или отвертку, делаем несколько замеров верхней четверти (В3);
• высота проема равна сумме этих двух величин: У=Н+В3.

Исходя из полученных результатов узнаем ширину оконного блока:

• при глубине четверти меньше 40 мм: из внутренней ширины проема (С) вычитаем 20 мм слева и 20 мм справа (20 мм – зазор для монтажного шва);
• если глубина больше 40 мм: к расстоянию между видимыми стенами снаружи (А) прибавляем 25 мм слева и 25 мм справа (25 – рекомендуемая ширина для заведения блока за четверть).

Точно так же узнаем высоту оконного блока:

• если четверть (В3) меньше 40 мм, то высота изделия равна: высота проема (У) – 20 мм сверху и 20 мм снизу (20 мм – средний зазор);
• если больше 40 мм, то: расстояние между отливом и выступом (Н) + 25 (25 мм – рекомендуемая величина для заведения блока за выступ).

Б. Замеры для домов без четверти

Измерения проводим с наружной стороны. Учитываем слой штукатурки: его толщину узнаем с помощью узкой отвертки-щупа.

Получаем ширину коробки: расстояние между стенами снаружи (А) – по 20 мм по бокам (20 мм – зазор для монтажного шва)

Получаем высоту: расстояние между точкой примыкания отлива к профилю и верхней границей проема (Н) – 25 мм

Устанавливаем размеры отлива и подоконника и накладок на откосы

• Длина отлива равна расстоянию между откосами снаружи плюс 100 мм.
• Глубина отлива равна глубине откоса снаружи плюс 50 мм.
• Длина подоконника равна расстоянию между откосами внутри плюс 200 мм.
• Глубина подоконника – это сумма глубины откоса и выступа подоконника (от 1-5 см, но накрывать радиатор он должен не больше, чем на треть).
• Высота боковой панели – это высота откоса + 50 мм (требуется 2 таких накладки).
• Глубина боковой панели в помещении совпадает с шириной подоконника, если он отступает от внутренней грани не более, чем на 5 см.
• Длина панели сверху – это длина верхнего откоса + 100 мм (требуется одна накладка);
• Глубина панели сверху – это глубина верхнего откоса.

При определении размеров подоконника и отлива стоит учесть такие детали:

1. Часто размеры подоконника выбирают, исходя из его функциональности. Он должен накрывать отопительные батареи и на нем должны помещаться комнатные цветы;
2. По длине подоконник берут превышающий на 8-10 см проем окна, его края должны утопиться в полости откоса приблизительно на 4-5 см;
3. Размеры отлива вычисляют с учетом планируемого утеплителя. Рекомендуется оставлять его выступающим на 5-10 см от стены.

Особенности замеров балконных окон

При вычислении ширины балконных окон за основу берется протяженность парапета, именно на него будет налегать вся конструкция. Также с обеих сторон необходимо отнять по 6-7 см, которые понадобятся для монтажа углового профиля, с помощью него соединяются оконные блоки лицевой и боковых частей. Расстояние от крыши до перил, за исключением разницы в 2,5-3 см, которые важно отставить на зазоры для крепления, будет являться высотой.

Касательно боковых балконных рам, их размеры определяются тем же способом. Единственное, от ширины нужно отнять 6-7 см для монтажа углового профиля, а также 2,5-3 см для зазора от стены до окна.

Особенности замеров окон в частных домах и постройках старого фонда

Осуществляя замеры окон в частных домах и постройках старого фонда, рекомендуется предварительно отбить с двух сторон часть откосов (на участках замеров). Это делается для того, чтобы посмотреть, что представляет из себя пространство, занятое под оконный проем. Очень часто случается, что там присутствуют обветшавшие цементный раствор и различные утеплители, которые способны посыпаться в процессе разборки имеющегося окна. Положительным моментом здесь является то, что новую пластиковую конструкцию можно будет несколько увеличить за счет расширения очищенного оконного проема.

Демонтаж старых окон

Защитите от грязи мебель и поверхности.

Приготовьте:

• молоток;
• ножовку;
• гвоздодер;
• разводной ключ;
• лом;
• шуруповерт;
• шпатель;
• отвертки;
• болгарку.

Демонтаж деревянной рамы (без сохранения изделия):

• снимите створки;
• выньте подоконник (используйте ножовку или болгарку);
• вырежьте рамные стойки;
• выкрутите или выньте гвоздодером крепеж, извлеките оконную коробку.

Демонтаж ПВХ системы:

• снимите створки;
• у глухих частей выньте штапики и извлеките стекла;
• снимите подоконник: для изъятия бетонной плиты используйте молоток и болгарку, для дерева, мрамора, пластика – стамеску и молоток. Работайте осторожно, не повредите нижний край;
• снимите отливы;
• выньте рамную конструкцию: удобнее использовать фрезу, но можно работать ножовкой или лобзиком;
• удалите откосы (из гипсокартона, пластика), если они зацементированы, этот этап пропустите;
• удалите утеплитель;
• очистите остатки смесей, других материалов шпателем и/или щеткой.

Подготовка поверхностей

Вся работа заключается в выравнивании и грунтовании стеновых поверхностей.

Выравнивание

Проем должен быть максимально «прямоугольным», без выбоин и выступов. ГОСТ 30971-2012 рекомендует не превышать отклонений по вертикали и горизонтали больше, чем 4 мм на 1 метр. А неровности не должны быть глубже (выше) 1 см.

Подготовка

Стеновую часть очищают от остатков клея и цемента, заделывают вмятины, выбоины и другие дефекты.

Поверхности грунтуют праймерами. На последнем этапе рекомендуем наложить грунтовку с гидроизоляционным эффектом. Это предотвратит попадание воды в монтажный шов.

Подготовки требуют внутренняя и боковые стороны четверти. Неровности заделываются цементным раствором или специальными смесями типа Ремсостав Крепс. Готовые составы прочные, затвердевают за несколько минут.

Монтаж

Существует две технологии монтажа:

• с предварительным изъятием стеклопакета;
• без изъятия стеклопакета.

Монтаж с извлечением стеклопакета (с помощью анкеров или нагелей)

Технологию установки пластиковых окон с извлечением стеклопакета выбирают, когда проводится монтаж габаритных окон площадью от 4 кв. м.

Суть технологии в том, что рама просверливается насквозь, и к стене прикрепляется ее внутренний несущий профиль. В качестве крепежей используются анкеры и нагели.

1. Подберите крепеж.

Крепежные элементы подбирают с учетом стенового материала, их прочности:

Название крепежного элементаКогда использовать

2. Снимите створки и выньте стеклопакет.

Для снятия створок и удаления стеклопакета используйте обычные плоскогубцы:

• снимите декоративные заглушки с навеса;
• откройте створку;
• выдавите шток (металлический стержень внутри петли) сверху и снизу;
• промаркируйте штапики, чтобы не перепутать при возвращении на место;
• снимите вертикальные штапики (используйте «сапожный нож»);
• снимите горизонтальные штапики (аккуратно выщелкивайте из пазов);
• достаньте из рамы стеклопакет.

Если дом с четвертью, перед началом монтажа приклейте по периметру профиля ленту ПСУЛ — паропроницаемую уплотнительную ленту для самовентиляции пластика.

3. Зафиксируйте раму, выровняйте ее положение по горизонтали/вертикали.

Используйте монтажные клинья и колодки. На них будет опираться конструкция в процессе установки. С помощью опорных колодок из пластмассы или дерева могут быть скомпенсированы уклоны, если имеются. Приемлемые отклонения стенового проема от вертикали/горизонтали – не больше 4 мм на 1 метр, отклонения рамы – не больше 1,5 на 1 метр.

4. Прикрепите оконный блок:

• на внутренней поверхности рамы отметьте места установки крепежей;

• выполните разметку и на поверхностях, к которым будет крепиться коробка;
• выберите сверло для электродрели по диаметру анкерного болта;
• сделайте отверстия в профиле согласно разметке;
• возьмите перфоратор или бур, сделайте отверстия в стенах. Установите перфоратор в режим работы «без удара», если это не бетонная поверхность.

Рекомендуемые расстояния между соседними анкерами – 60-70 см.

В бетонную стену анкер вводим на глубину от 40 мм, в каменную (из природного камня) – от 50 мм, из легких бетонов – от 60 мм.

Начинайте крепить с нижней части конструкции. Вставьте анкер, но не затягивайте его, а сначала проверьте положение изделия по вертикали/горизонтали. Аналогичные действия выполните в серединной и верхней части рамы. Убедившись в ровном положении коробки, затяните анкеры до упора. Если в процессе появилось отклонение, достаньте крепежи и выровняйте оконную коробку снова.

Поставьте заглушки местах креплений, если крепежи «ушли в раму». Удалите монтажные клинья, если использовали их. Соберите блок в обратном порядке: вставьте стеклопакет, установите штапики, постучите резиновым молотком (киянкой), чтобы штапики плотно прижались к стеклу. Учтите, что черная резина может оставлять следы на белом пластике.

5. Уложите монтажный шов.

Монтажный шов имеет три слоя:

1. наружный паропроницаемый – лента ПСУЛ;
2. центральный – монтажная пена с теплоизолирующим эффектом;
3. внутренний пароизоляционный – лента или мастика.

Такое строение не позволяет влаге и парам проникать из комнаты в шов и не пропускает холод и влагу с улицы в комнату. Шов вентилируется со стороны улицы: вся накопившаяся в нем влага уходит наружу, а не внутрь помещения.

Наклейте ленту ПСУЛ перед установкой рамы. Не допускайте заломов. На ленту нельзя наносить штукатурку и другие составы.

Нанесите пену:

• выбирайте пену с учетом температуры на улице: смотрите инструкцию по применению на аэрозоли;
• перед нанесением материала увлажните поверхности или пройдитесь грунтовкой (правило не действует, если на улице минус);
• наносите пену сплошной линией, не оставляйте пустот, разрывов;
• излишки пены с наружной стороны не срезайте;
• излишки внутри срежьте, если предусмотрена укладка пароизоляции;
• если зазор между рамой и стенами очень большой, пену наносите послойно, всякий раз дожидаясь полимеризации предыдущего слоя.

Со стороны помещения наклейте пароизоляционную ленту поверх получившегося шва, не забывая сделать нахлест в углах.

6. Вмонтируйте отлив.

Это нужно сделать сразу, чтобы исключить попадание дождевой воды, грязи в монтажное пространство:

• наклейте паропроницаемую диффузную ленту на нижний шов со стороны улицы;
• проложите уплотнительную ленту поверх подстановочного профиля со стороны улицы;
• отлив прикрепите шурупами к подстановочному профилю;
• для заделки стыков, герметизации воспользуйтесь силиконом или мастикой.

7. Установите подоконник.

К работе приступают после полимеризации шва. Вырежьте из листа ПВХ подоконник нужного размера (используйте лобзик или болгарку). Оптимальные размеры: фронтальный выступ – минимум 1-5 см, но не более 1/3 выхода радиатора, боковые выступы – 3-7 см.

Свободное пространство под подоконником заделайте пеной. Чтобы он не поднялся в процессе распирания полиуретана, на поверхность поставьте груз.

На последнем этапе установки для устранения щелей между сопряженными поверхностями используют силиконовый герметик.

Монтаж рамы без извлечения стеклопакета (на анкерные пластины)

Блок крепят на анкерные пластины. Одна часть пластины фиксируется на профиле, вторая – в стене. Угол сгиба анкерной пластины можно выбрать с учетом размера шва. Крепление к стене осуществляют минимум в двух точках, используют дюбели со стопорными шурупами.

Преимущества применения анкерных пластин:

• не нарушается целостность рамы: профиль не нужно сверлить;
• есть специальные поворотные пластины для крепления окон сложных конфигураций (изгибающихся, треугольных, многоугольных);
• оптимальный тип крепежа для домов типа П-44 старой постройки, когда самим владельцам не известно, из чего состоят стены, есть ли внутри пустоты, имеются ли другие трудности, препятствующие установке на анкерные дюбели.

Метод не подходит для установки оконных полотен площадью более 4 кв.м. Пластина может не выдержать веса конструкции.

Правила крепления пластин:

• пластины по периметру располагают не ближе 1 м;
• отступ от угла не больше 25 см;
• в первую очередь ровно посередине рамы крепится центральная пластина;
• используйте саморезы с буром (с маркировкой «по металлу»);
• нужен зазор между профилем и стеной в пределах 2-3,5 см. Если меньше, сформируйте в откосах углубления под пластины.

Порядок действий:

• вставьте раму, выровняйте положение с помощью клиньев, колодок, строительного уровня;
• закрепите пластины в проеме: для работ по кирпичному, бетонному основанию берут дюбели размером 6х40, деревянные поверхности хорошо удерживают ПВХ конструкции на саморезах 4,2х45;
• крепление пластин выполняйте последовательно: начните с нижнего левого угла, затем перейдите к правому. Далее приступайте к серединным и верхним крепежам.

Завершающий этап

Конечным этапом выполняют установку элементов, улучающих эстетику и функциональность. Сюда входят:

• декоративные откосы: они могут быть из сэндвич-панелей в цвет профиля или в виде слоя гипсовой штукатурки (можно будет покрасить);
• детский замок;
• москитная сетка;
• нащельник – декоративный элемент для маскировки шва;
• клапан притяжной вентиляции: для непрерывного естественного вентилирования помещения.

Подготовительные работы: приготовления к монтажу

Перед началом монтажных работ необходимо полностью освободить оконный проем и пространство рядом с ним:

• уберите все с подоконника,
• снимите шторы,
• освободите подход к окну, отодвинув мебель минимум на 1,5 метра от окна.

Защитите помещение от пыли и грязи накрыв пол и мебель материей или плотной клеенкой.

Для удобства монтажа подведите электропитание 220В через удлинитель, приготовьте мешки для мусора.

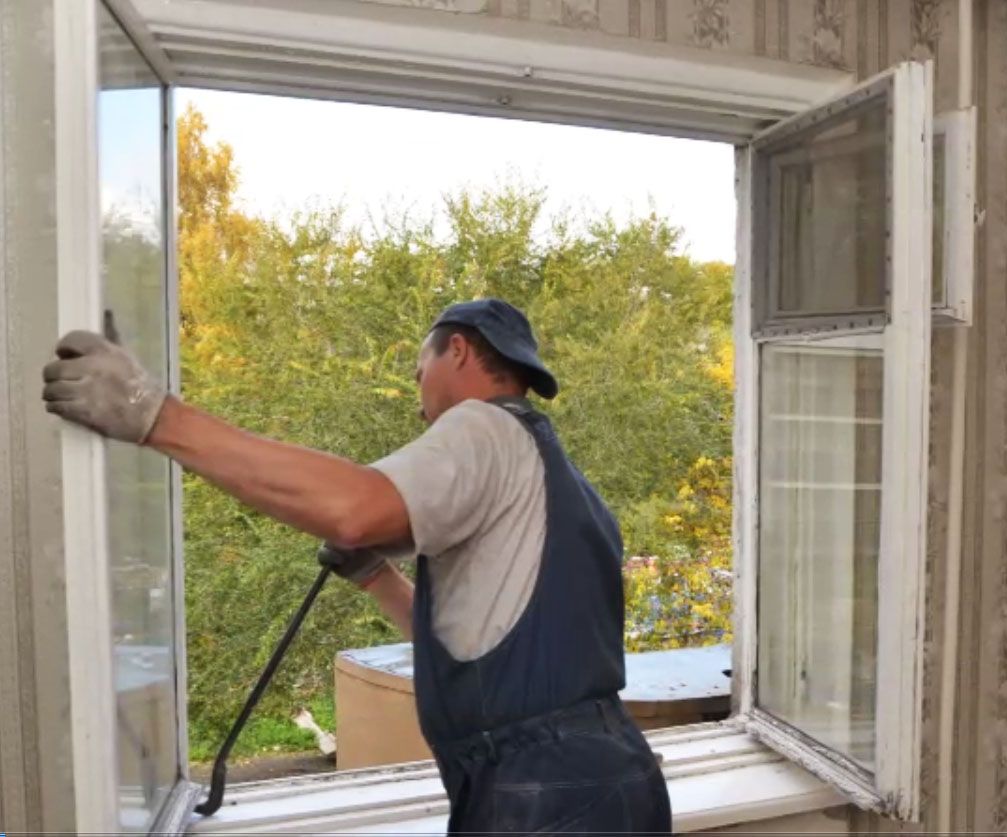

Демонтаж старой рамы

После того как помещение готово к появлению пыли и мусора приступают к демонтажу старой оконной рамы.

С окна снимают створки. Демонтируют оконные наличники. При необходимости демонтируют (сбиваются) откосы.

Демонтируется старая оконная рама, при этом она, как правило, серьезно повреждается. Если вы желаете использовать старые окна, например на даче, следует оговорить опцию сохранения старых окон при заказе.

Демонтируется старый отлив, старый подоконник.

Монтаж окна ПВХ

С пластикового окна снимаются створки, извлекается стеклопакет. В подготовленный проем, вставляется оконная рама и закрепляется на анкерные болты или монтажные пластины. При этом следует строго соблюдать, чтобы рама стояла по уровню, а не по проему (в домах нередки случаи, когда линия горизонта оконного проема далека от идеала, по вертикали также следует выставить раму по уровню). В противном случае окно будет функционировать не надлежащим образом.

Зазоры между стеной и рамой запениваются монтажной пеной. Пена выполняет как изоляционную функцию, так и является крепежным элементом. От качества выполнения этого этапа монтажа во многом зависит общий результат. Пена должна наноситься равномерно и заполнять все выемки и полости проема, причем необходимо брать во внимание степень расширения пены.

Установка пластикового окна в большинстве случаев подразумевает, что вместе с новым окном будет установлен новый подоконник и новый отлив. Исключением является тот случай, когда в квартире (доме, комнате) ведутся ремонтные работы и подоконник может быть установлен собственными силами.

Если монтируемое окно выходит на балкон (как в данном случае), то вполне целесообразно и функционально вместо отлива (с внешней стороны окна) установить подоконник.

Если у вас хороший старый отлив, то можно его сохранить для нового окна, но в этом случае потребуется его реставрация (восстановление) — платная услуга, стоимость которой незначительно отличается от стоимости нового отлива.

Подоконник вырезается под проем и крепится к окну (к подставочному профилю). Если проем под подоконником небольшой, то он запенивается. В противном случае необходима кладка или заделка проема раствором. При монтаже подоконной доски (подоконника) контролируют, чтобы она имела наклон от окна в пределах 5 градусов, а свес за внутреннюю поверхность стены не более 60 мм.

Устанавливая подоконник следует учитывать чтобы его края зашли за отделку внутреннего откоса на глубину не менее 15-20 мм.

Совет: при выборе ширины (глубины) подоконника следует учитывать, что на 2 см подоконник «утапливается» под оконную раму, поэтому ширина установленного подоконника будет на 2 см меньше)

Все щели между окном и проемом заполняются пеной, а по ее высыхании изолируются. Наружный слой изоляции призван защищать слой утеплителя (которым является слой пены) от проникновения в него влаги, а также от разрушающего солнечного воздействия.

Итак, основная часть работы закончена. Однако для финишной отделки проема не хватает откосов (которые являются как декоративным дополнением, под которым можно скрыть монтажную пену, так и функциональным элементом — повышающим теплоизоляцию и звукоизоляцию оконного проема). Пластиковые откосы придадут окну законченный вид, к тому же, это лучшее сочетание с пластиковыми окнами.

Установка пластиковых откосов

Пластиковые откосы устанавливаются в один день с окном для панельных и блочных домов и на второй день для сталинских домов.

В качестве откосов используется или бельгийская сэндвич-панель (на изображении) или немецкие пластиковые откосы VEKA со съемными наличниками.

Отличия между различными пластиковыми откосами не существенны, однако следует их знать.

Бельгийская сэндвич-панель может быть установлена в рассвет (не под прямым углом к окну), что визуально увеличивает оконный проем. Выбор пластиковых откосов VEKA оправдан для более аккуратной поклейки обоев при уже установленных откосах. Благодаря съемному наличнику, края обоев будут аккуратно спрятаны под ним.

Совет: если у Вас в квартире ремонт, то наличники на откосы из бельгийской сэндвич-панели лучше установить после поклейки обоев самостоятельно — так получится аккуратнее и симпатичнее).

Установка аксессуаров на окна

На заключительном этапе в оконную раму устанавливают стеклопакет и вешают створки. Производится монтаж дополнительных аксессуаров, крепление дополнительных элементов фурнитуры и комплектующих, таких как: ступенчатый проветриватель, фиксатор, москитная сетка, жалюзи и пр..

Окно готово. По выполнении всех работ подписывается акт приемки-сдачи работ. В нем, при необходимости, заказчик указывает свои замечания по произведенным работам, если таковые имеются.

Почти сразу после выполнения всех работ окно ПВХ можно использовать. Исключение составляют окна с большими открывающимися створками, которые не рекомендуется открывать в течении 24 часов после установки окна ПВХ.

Пластиковое окно по функциональности на много лучше старых деревянных окон. Если следовать простым инструкциям по его уходу и эксплуатации, оно прослужит Вам вечно.

Не забудьте снять защитную пленку с внешней стороны ПВХ окна!

Согласно ГОСТ 30674 «Блоки оконные из ПВХ профилей»:
Удаление защитной пленки с лицевых поверхностей профилей следует производить после монтажа изделий и отделки монтажного проема, учитывая при этом, что продолжительность воздействия солнечных лучей на защитную пленку не должна превышать десяти дней.

Если в помещении, где были установлены окна, еще ведутся ремонтные работы, защитная пленка может оставаться на изделии до их окончания. Однако с внешней стороны пленка не должна находиться под воздействием солнечных лучей более 10 дней.

Клейкая основа защитной пленки теряет свои свойства при тепловом и УФ воздействии и может испортить эстетический вид пластикового профиля.

Далее приводятся комментарии специалиста, участвовавшего в разработке ГОСТ по монтажу окон — Спиридонова А.

ГОСТ 30971-2002. Швы монтажные узлов примыканий оконных блоков к стеновым проемам.

PDF, 1.26 МБ

Общие требования к монтажу по ГОСТ

ГОСТ 30971-2002 «Швы монтажные узлов примыканий оконных блоков к стеновым проемам. Общие технические условия» введен в действие распоряжением Госстроя РФ с 01.03.2003.

В связи с необходимостью корректировки проектной документации для проектных и строительных организаций переходный период для освоения ГОСТа установлен до 01.07.2003. К российским нормам присоединились республики Азербайджан, Казахстан, Киргизия, Молдова и Узбекистан.

Что нового? Новые нормы приносят значительную формализацию монтажа окон и требуют многочисленных документов. Среди них надо отметить необходимость наличия у каждой монтажной фирмы «Инструкции по монтажу окон», утвержденной в местных органах власти, необходимость разрабатывать монтажные узлы окон для каждого строящегося объекта и согласование узлов с заказчиком, рекомендуется проводить анализ тепловых полей, а также предусмотрено оформление актов сдачи-приемки оконных проемов перед монтажом, акты проведения скрытых работ и акты сдачи-приемки выполненной установки окон.

Особый интерес в нормах представляют Приложения:

• Приложение А (рекомендуемое) представляет собой чертежи с примерами монтажа окон;
• Приложение Б (рекомендуемое) выдвигает требования к креплению окон в проемах;
• Приложение В (обязательное) представляет собой собственно требования к монтажу окон в целом и по сути является главным рабочим документом;
• Приложение Г (рекомендуемое) описывает требования к методу расчета тепловых полей (анализ изотерм).

В целом, российские нормы на монтаж приближают нас к нормативам, принятым в Европе, и, в частности, в Германии.

ГОСТ требует от оконных фирм большого числа формальностей и имеет больше требований по проведению испытаний конструкций швов и применяемых для них материалов.

Формализация оправдывается борьбой с российской халатностью.

Испытания материалов и швов в целом оправдывается тем, что до сих пор в России подробных норм на монтаж не было вовсе, нет накопленного научного опыта по определению свойств монтажных материалов и качества швов. Конечно, для потребителя нет необходимости знать все положения этого ГОСТа это обязанность профессионалов.

Не вникая в тонкости, можно говорить о трех основных принципах установки окон, на которые надо обратить самое пристальное внимание.

Три слоя заделки шва

Содержание основной части норм посвящено правилам заполнения монтажного зазора между оконными блоками и проемами по принципу «изнутри плотнее, чем снаружи». Каждый монтажный узел должен иметь три слоя заделки: снаружи – защита от климатических воздействий, в середине – утеплитель, изнутри – пароизоляция. Можно использовать разные материалы для внешних слоев и разные монтажные пены, но, в том или в другом исполнении, эти три плоскости заделки должны присутствовать.

Наружный слой призван защищать слой утеплителя от проникновения в него влаги, и должен обладать паропроницаемостью для того, чтобы через него имелась вентиляция утеплителя. То есть, наружный слой должен быть водоизоляционным и паропроницаемым.

Эти требования обусловлены тем, что при проникновении влаги в утеплитель его теплоизоляционные качества падают. Наилучшим образом современным требованиям для наружного слоя соответствуют ПСУЛ (предварительно-сжатые уплотнительные ленты). Это специальные монтажные ленты, которые наклеиваются на оконную коробку перед ее установкой в проем, и потом, расширяясь, они заполняют все неплотности четверти в проеме.

При серьезных достоинствах: оптимальная строительная физика и технологическая простота, они обладают и недостатками. Удобно эти ленты применять в новом строительстве, когда проем имеет хорошую геометрию. Но при замене окон в старых домах, когда откосы неровные, а тем более, штукатурные, их использование затруднено. Еще один недостаток — на ПСУЛ не ложится штукатурка.

В ограниченном виде возможно использование снаружи силикона. При этом следует соблюдать определенные правила: толщина слоя силикона должна составлять половину от ширины заполняемого шва, и силикон должен быть приклеен только с двух сторон и работать на растяжение, остальные его стороны должны оставаться свободными.

Герметик при устройстве изоляции монтажного шва применяться может. Хотя, отчетливо в ГОСТе он не прописан, но и запрета на его применение нет, как бы того ни хотели сторонники монтажных лент. Пример использования силикона снаружи и изнутри помещения показан на узле А.14 в ГОСТ 30971-2002. Недопустимо, конечно, как можно иногда наблюдать на объектах, просто помазать силиконом поверх пены – это имитация защиты шва, но не сама защита.

Центральный слой – теплоизоляционный. В настоящее время для его исполнения применяют полиуретановые пены. Лучше всего использовать пены, предназначенные специально для установки окон. Такие пены равномерно заполняют шов и их не надо подрезать после затвердевания. Прочие пены после окончания монтажа свисают клочьями со стороны помещения, и их срезают, нарушая защитную наружную корочку.

Внутренний слой – пароизоляционный. Его функция состоит в защите утеплителя (пены) от проникновения в нее паров влаги со стороны помещения. Для этих целей при оштукатуривании откосов применяют пароизоляционные ленты, в основном, на основе бутила, а также покрасочные пароизоляции для влагостойких гипсокартонов. Возможно применение силикона по тем правилам, которые упомянуты выше.

Отсутствие мостиков холода

Монтажный шов – это узел, где происходит стыковка конструкций стены и окна, обладающих совершенно различными свойствами, в том числе, и в плане теплотехники. И важно исполнить узлы таким образом, чтобы не возникало мостиков холода на оконных откосах.

В основном, проблема мостиков холода – это проблема однослойных конструкций стен, которые применялись в домах прошлых лет (сплошной кирпич, керамзитобетон и т.д.). В таком случае слабой зоной является сама стена вокруг оконной коробки в силу ее низкого сопротивления теплопередаче. На откосе появляется участок с температурой поверхности ниже точки росы. На этом участке, во-первых, происходят высокие теплопотери, во-вторых, на нем выпадает конденсат. Если конденсация влаги на откосе происходит часто, то впоследствии на этих местах может образоваться грибок (плесень). То же самое относится к проемам без четвертей. При их отсутствии опасность мостиков холода серьезно возрастает, и здесь следует особо внимательно продумать теплотехнику узлов примыкания.

Важная рекомендация – при отсутствии четвертей применять оконные коробки шириной не менее 130 мм. При узкой оконной коробке качественная заделка шва затруднена и высока вероятность мостиков холода. Приведенные в ГОСТе варианты с фальш-четвертями из уголков или из наличника возможны только при наличии наружной штукатурки, и все равно остаются проблемными с точки зрения теплотехники.

При наличии в стене эффективного утеплителя (минеральной ваты или негорючих пенополистиролов) окно должно стоять или в плоскости утеплителя, или за четвертью из утеплителя. В стенах, где комбинируются газобетон с наружной облицовкой и четвертями из кирпича, как правило мостиков холода также не возникает благодаря хорошим теплотехническим качествам газобетона.

Крепление оконного блока в проеме

Спецификой окон из пластика является то, что они имеют существенные тепловые линейные расширения. То есть, при нагреве окон солнечными лучами бруски коробки и створок увеличиваются в размерах. В качестве расчетных величин теплового расширения для окон белого цвета следует применять 1,5 мм на 1 погонный метр, для цветных окон – 2,5 мм на 1 п.м (разница в тепловом расширении связана с тем, что белые профили окон нагреваются значительно меньше, чем цветные).

В соответствии с этим фактором выполняется крепеж окна в стене. Углы пластиковых окон должны оставаться свободными, крайние крепежные элементы ставятся на расстоянии 150 мм от внутренних углов рам. Остальные крепежные элементы ставятся по всему периметру с шагом для белых профилей не более 70 см, для цветных не более 60 см. Возле импостов крепеж ставится также на расстоянии 150 мм от угла. Зазор между коробкой и стеной должен составлять не менее 15 мм. Это связано как с тепловыми расширениями окон, так и с тем фактором, что более тонкий шов очень трудно равномерно заполнить пенным утеплителем.

Под нижние углы коробки и под импосты ставятся несущие колодки. Колодки также ставятся с боков следующим образом: если смотреть на окно изнутри, то при одной поворотной створке колодки ставятся на противоположной петлям стороне вверху и на той же стороны, что и петли внизу. При двух створках ставятся, соответственно, четыре колодки.

Принципиальные схемы узлов примыкания оконных коробок к стенам

1 – подоконная доска;

2 – пенный утеплитель;

3 – пароизоляционная лента;

4 – гибкая анкерная пластина;

5 – опорная колодка под подоконную доску;

6 – штукатурный раствор;

7 – дюбель со стопорным шурупом;

8 – вкладыш из антисептированного пиломатериала или выравнивающий слой из штукатурного раствора (рекомендуется только для нижнего узла);

9 – водоизоляционная паропроницаемая лента;

10 – шумопоглощающая прокладка;

11 – слив;

12 – изоляционная саморасширяющаяся паропроницаемая лента (ПСУЛ);

13 – герметик тонким слоем

1 – пенный утеплитель;

2 – изоляционная саморасширяющаяся паропроницаемая лента (ПСУЛ) или паропроницаемая мастика;

3 – рамный дюбель;

4 – герметик;

5 – пароизоляционная лента;

6 – панель отделки внутреннего откоса;

7 – штукатурный выравнивающий слой внутреннего откоса.

Тепловые зазоры необходимо учитывать особенно внимательно при проектировании крупноразмерных элементов остекления: при выполнении эркеров, витрин, остекления на всю высоту этажа. Это три основных принципа при установке современных окон, хотя, конечно, существует много нюансов и тонкостей, которые зависят от различных конструкций стен и от применяемых материалов для заделки шва. И – как мы уже говорили в начале статьи – очень важен человеческий фактор – ответственная и качественная работа монтажников.

Отклонения от вертикали и горизонтали

Согласно ГОСТ 30971-2002 «Швы монтажные узлов примыкания оконных блоков к стеновым проемам. Общие технические условия», п.п. 5.6.4 Отклонения от вертикали и горизонтали смонтированных оконных блоков не должны превышать 1,5 мм на 1 м длины, но не более 3 мм на высоту изделия.

В обновленной редакции ГОСТ 30971 от 2012 предельные отклонения оконного и дверного блока от уровня вертикали и горизонтали такие же (п.п. 5.2.4) — не более 1,5 мм на 1 м длины, и не более 3 мм на высоту всего изделия.

Когда можно проводить установку окон

С введением в силу закона Москвы №42 «О тишине», нарушение покоя соседей является административным нарушением. Внимательно ознакомьтесь с нашей инструкцией о проведении шумных работ, чтобы соблюсти требования, действующие в Москве и Московской области в различных зданиях.

Как получить необходимые замеры для заказа окна?

Чтобы поставить в доме евроокна, заменив ими старые, плохо справляющиеся с возложенными на них функциями, следует провести предварительные замеры, чтобы заказать новые конструкции.

Правильные замеры – процесс, который нельзя пускать на самотек, в противном случае, полученные блоки просто не станут в существующие проемы. Это приведет к тому, что придется тратить деньги на заказ новых конструкций, либо расширять проемы при помощи перфоратора.

Чтобы провести все замеры, можно пригласить специалиста, который проводит эту процедуру бесплатно (при условии, последующего заказа оконных блоков в его компании). Можно найти знакомого плотника, который за небольшую сумму окажет подобную услугу.

Собственными силами тоже можно справиться с этой задачей. Процесс сбора замеров проходит так:

• измерить ширину, высоту проема, убрав по 5 см (из них 20 мм уйдут на пароизоляцию и 35 мм для монтажа подоконника);
• если предстоит монтаж окна с четвертью, где есть небольшой выступ, замеры проводят по самому узкому месту, затем добавляют 3 см к ширине;
• согласно технологии, рама крепится не строго по центру, а с тридцати процентным углублением внутрь стены. Здесь важен учет ширины отливов, подоконника, согласно ГОСТу к ширине подоконника и отлива добавляют еще по 5 см;
• для подоконника важен запас примерно в 70 см, потому что он будет заходить под окно на глубину 3 см, а также в стену на 4 см.

Подготовка к монтажу пластиковых окон

Когда пластиковые окна уже заказаны, нужно уточнять сроки их изготовления и поставки к месту установки. Начинать любые работы до момента, пока конструкция будет доставлена, бессмысленно. Только после того, как оконная система будет занесена в квартиру, нужно переходить на подготовительный этап.

Он включает выполнение таких обязательных действий:

• расчистка места перед окном;
• отставление в сторону всей мебели, присутствующей в комнате;
• застилание пленкой или тканью радиаторов отопления, пола.

Демонтаж старых окон вместе с рамой и подготовка к работам

После проведения необходимых замеров, можно приступать к демонтажным работам. Для этого потребуется такой инструмент:

• ножовка;
• молоток;
• гвоздодер;
• монтировка;
• топор.

Удалять раму можно двумя способами:

1. Медленно и аккуратно расшатать, подрезать и достать раму.
2. Разрубить конструкцию на несколько частей и вынуть.

Обязательно удаляют остатки старой монтажной пены, цемента, утеплителя, словом, всех тех материалов, что применялись для крепления старого оконного блока. Во время работ хорошо использовать пылесос, он лучше всего соберет строительную пыль, не позволив ей распространиться по всему помещению. Хорошо помогает компрессор, при помощи которого легко выдуть пыль из всех щелей, затем пройтись специальной мойкой, при её наличии.

Важно! Монтажная пена лучше всего крепится на влажной поверхности, что снижает теплопотери после завершения всех работ. При таком креплении, она плотно соединяется со структурой материала, при этом, не происходит взаимодействия с пылью.

Выбирая способ демонтажа, лучше предпочесть аккуратное выбивание. Очень важно оставить неповрежденной несущую конструкцию, чем ровнее будет проем, тем проще будет ставить и крепить новый блок.

Подготовка оконного профиля

Монтажные работы по установке поливинилхлоридных конструкций, начинают с подготовки окна. Если существует такая необходимость, производится демонтаж стеклопакетов, снятие распашных створок с поверхности рамы.

Чтобы провести эту работу, следует:

• при помощи стамески поддевать и вынимать из пазов штапики: начинать работу с элементов, расположенных вертикально, затем убирают нижний, последним – верхний;
• промаркировать штапики, чтобы на этапе их обратной установки, не перепутать, откуда какой был снят (это спровоцирует зазоры от половины до одного миллиметра);
• наклонить раму, для выхода стеклопакета из пазов: здесь лучше работать с напарником. Пакет аккуратно поставить к стене, оставив угол, чтобы он не упал;
• убрать с навесов декоративные заглушки;
• открутить прижимные болты;
• если система фрамужная, освободить верхнюю часть створок путем поворота ручки в центр (створка должны быть открыта в режиме проветривания);
• вынуть зацеп с нижнего навеса.

Теперь останется лишь рама с импостами, это перемычки вертикального и горизонтального расположения, они требуются для разделения и усиления створок.

На внутренней части рамы, по периметру проделать отверстия, необходимые для крепления анкеров. Их должно быть по три с каждого бока, вверху, внизу. Для комфортного сверления отверстий понадобится специальное сверло по металлу, потому что внутри пластикового профиля всегда присутствует металлическая вставка, повышающая его прочность. Чтобы зафиксировать конструкцию, применяют анкера, длина которых варьируется от 8 до 10 мм. Необходимо выбрать только соответствующий диаметр сверла.

Если крепление проводится посредством крепежных ушек, не требуется предварительный разбор блока. Приложенные в комплекте фиксаторы крепят к раме шурупами.

Заполнение подставочного профиля пеной

Чтобы поставить окно требуется заполнить подставочный профиль пеной. Несмотря на то, что этот параметр не всегда воплощается установщиками, он имеет важное значение.

Важно! Этот этап важен для устранения теплового мостика, что будет образовываться в нижней части проема.

Чтобы не допустить нарушения показателей теплоизоляции помещения, эту часть обязательно запенивают составом с полиуретаном. Лучше всего провести процедуру за сутки до начала основных работ, чтобы состав полностью отвердел и заполнил собой все необходимое пространство.

Демонтаж старого окна. Подготовка проема

В тот день, когда планируется установка нового стеклопакета, нужно начинать извлечение старой оконной системы. Если сохранение рамы не требуется, убирают с навесов створки, либо удаляют их вместе с шурупами, что удерживали их на месте.

Коробку и раму подпиливать в разных местах, затем гвоздодером поддевают нижнюю плоскость и удаляют за пределы проема. Под коробкой будет лежать уплотнитель, утеплитель, их убирают. Затем лопаткой, насаженной на перфоратор, снимают часть откосов, либо демонтируют их полностью. Здесь все зависит от дальнейших планов хозяина по формированию этих элементов.

Теперь настает очередь извлечения подоконника, перфоратором убирается подложка из цемента, что находится внизу проема, под подоконником.

Строительный мусор следует убрать в заблаговременно подготовленные пакеты, сразу же вынеся его и остатки старого окна из комнаты. Это нужно для подготовки свободного места для проведения последующих работ. Обязательно требуется освобождение торцов от пыли, грязи, важно сравнить их положение относительно друг друга. Поверхность подлежит грунтованию.

Когда замена окон проходит в деревянных домах, дополнительно прокладывается гидроизоляционный слой. Он должен проходить по всему периметру проема, это важно для предотвращения проникновения влаги в пену из деревянных конструкций, расположенных снаружи. Здесь может понадобиться усиление всей конструкции при помощи установки коробки, сделанной из массива дерева.

Если здание, в котором проводятся монтажные работы, находится в центре города, следует предварительно уточнить возможность изменения его внешнего облика. Существует вероятность, что изменение величины оконных проемов на этом фасаде может оказаться под запретом. Здесь может возникнуть необходимость реставрационных работ по восстановлению размеров проема при помощи замены цементной стяжки по бокам, а также внизу.

Правильная установка пластиковых окон своими руками

Существует две основные методики, по которым устанавливают стеклопакеты:

1. С разборкой окна.
2. Без разборки окна.

При первом способе необходимо просверлить отверстия через раму, в которые потом будут вбиты анкера. Такой метод отличается сложностью, однако, такой вид фиксации отличается большой надежностью.

Когда монтаж проходит без предварительной распаковки блока, к раме крепятся пластины из металла, после их фиксируют к стенам. Такой способ осуществляется намного быстрее, но крепление надежностью не отличается. Существует вероятность того, что при появлении серьезных ветровых нагрузок, рама может провиснуть, либо перекосится. Чтобы нивелировать этот недостаток, специалисты рекомендуют использовать толстые, широкие пластины, используемые для крепления стропильных систем.

Важно! В регионах, где часто дуют сильные ветра, рекомендовано использовать только метод, включающий предварительную распаковку конструкции.

Виды крепления окна к оконному проёму

Существует два способа крепления оконной рамы. Это крепление с помощью анкерных болтов и крепление на специальные металлические пластинки.

Виды крепления окна к оконному проёму.

Чтобы
закрепить оконную раму с помощью анкерных болтов, в ней сверлят сквозные
отверстия и через них производят крепление анкерами.

Таким
способом крепления пользуются большинство монтажников, так как данный способ
довольно простой и не требует дополнительных затрат в виде специальных
пластинок. Но здесь есть один существенный недостаток. Оконная рама сверлится
насквозь и, следовательно, ухудшается теплоизоляция оконного профиля, так как
камеры внутри профиля теряют герметичность и становятся связанными между собой
с помощью просверленных отверстий. Также страдает элементарная эстетичность.
Когда окно открыто, то видно шляпки шурупов, торчащих их оконного профиля.

Более правильный способ крепления оконной рамы — это крепление с помощью специальных металлических пластинок.

• В этом случае снимаются напряжения с рамы при температурных деформациях.
• Камеры внутри профиля не теряют своей герметичности.
• Применение пластин в нижней части оконного блока наиболее приемлемо с точки зрения гидроизоляции, поскольку отсутствуют отверстия в профиле, в которые может затекать вода.

Крепежные пластинки.

На металлических крепежных пластинах имеются специальные выступы. Этими выступами пластинка цепляется за пластиковый профиль. Чтобы установить пластинку нужно её положить выступами на пластиковый профиль и провернуть пластинку на 90 градусов. После останется только зафиксировать ее саморезом.

Установка крепежной пластинки.
Установка крепежной пластинки.
Установка крепежной пластинки.
Установка крепежной пластинки.
Установленные крепежные пластинки.

В нижней части оконного блока не получится закрепить пластину за специальные выступы в раме окна, так как там находиться установочный профиль. Поэтому здесь можно просверлить раму окна насквозь и установить анкера или закрепить крепёжную пластинку за установочный профиль с помощью саморезов.

Места крепления пластикового окна.

Окно крепится по периметру через определенные расстояния, которые определяются жесткостью рамы, а также статическими характеристиками крепежных элементов. Максимальное расстояние между точками крепления не должно быть больше 80см для алюминиевых и деревянных окон. Для пластикового окна такое расстояние не должно быть более 70см.

Расстояние от края окна до места крепления должно быть примерно 15см. С двух сторон от импоста также должны быть крепления на расстоянии 15см. Импосты — это специальные перемычки на окне, которые делят окно на разные створки.

Места крепления оконного блока.

Использование клиньев при монтаже окна

Установка оконной рамы производиться на небольшие подставки- деревянные или пластиковые клинья. Пластиковые клинья можно приобрести в строительном магазине или специализированном магазине по продаже пластиковых окон.

Окно установленное на клинья.

С помощью
клиньев и строительного уровня окно выравнивается в горизонтальной и
вертикальной плоскостях. Клинья устанавливаются непосредственно под
подставочный профиль оконного блока.

Подставочный профиль — это такой специальный пластиковый профиль, который закрепляется с нижней стороны рамы окна. Данный профиль придает окну дополнительную жесткость, служит опорой для оконного блока и местом для крепления отлива со стороны улицы.

Схема монтажа окна.

Между подставочным профилем и рамой оконного блока должен быть обязательно поролоновый утеплитель. Если он отсутствует, то следует снять подставочный профиль с рамы окна, положить утеплитель и заново закрепить на место подставочный профиль. В качестве утеплителя можно использовать ленту ПСУЛ.

Технология и порядок установки пластиковых окон своими руками

Этапы установки пластиковых оконных конструкций имеют следующую последовательность:

1. Демонтажные работы по уборке старых блоков (когда проводится их замена).
2. Подготовка нового окна.
3. Установка поставочного профиля, его выравнивание.
4. Фиксация крепежных элементов к раме.
5. Проделывание отверстий в стене, на месте будущих креплений.
6. Вставка конструкции.
7. Выставление блока по уровню, горизонтальному и вертикальному.
8. Фиксация конструкции крепежными частями.
9. Заполнение строительной пеной зазоров между окном и проемом.
10. Установка подоконника, его выравнивание.
11. Создание откосов.
12. Регулировка фурнитуры.
13. Установка на фасаде отливов.

Важно! Когда конструкцию ставят в квартире, то отливы делают после установки рамы, из которой предварительно вынули стеклопакет. В частном доме, монтаж отливов производится в последнюю очередь, потому что есть возможность подобраться к нему с улицы.

Монтаж пластикового окна своими руками

До установки непосредственно блока, происходит фиксация подставочного профиля:

• уложить профиль там, где это требуется;
• выровнять изделие согласно горизонтали;
• проверить, влезет ли окно в проем;
• при наличии большого количества свободного места наверху, под профиль подкладывают бруски;
• надежно запенить монтажным составом, используя удлиняющую насадку на пистолет, что обеспечит глубокое проникновение пены.

Важно! Специалисты не рекомендуют удалять защитную ленту до тех пор, пока все работы не будут закончены.

Непосредственно монтаж включает в себя такие этапы:

1. Прикрепить крепежные части к раме (анкерные пластины), располагая их перпендикулярно плоскости окна. Их фиксируют на расстояния от 10 до 20 см от каждого угла рамы.
2. Каждый саморез вкручивается в дюбель на конечной части анкерной пластины. Это осуществляется с наружной части рамы. Второй саморез заходит в другой конец пластины в стену, также через дюбель.
3. Когда окно вставляется без пакетов стекла, крепеж ставят внутри расы при помощи дюбелей. Важно заводить их не до конца, чтобы избежать повреждения рамы.
4. Чтобы вставить дюбель, сверлят отверстие.
5. После крепления блока, проходит проверка уровнем его горизонтали и вертикали.
6. Выравнивать окно следует с помощником, который будет подкладывать бруски.
7. Проведение запенивания должно быть полным: когда пространство занимает более 2 см, процедуру проводят в два этапа, с двухчасовым перерывом на засыхание состава. Перед нанесением пены поверхность смачивают водой с использованием пульверизатора, так повышается степень фиксации. При фиксации конструкции при минусовой температуре воздуха, следует применять зимнюю, либо всесезонную пену.
8. Состав подсыхает половину дня, затем внешнюю сторону укрывают плиточным клеем, раствором, непроницаемой плиткой, с целью защиты от воздействия ультрафиолетовых лучей.

Установка подоконника для пластиковых окон своими руками

Чтобы смонтировать подоконник, требуется предварительно убрать избыток длины. Как правило, производители поставляют этот объект со значительным превышением параметров. Для этого используется лобзик, либо болгарка.

Процесс работ идет так:

• убрать лишнюю часть элемента;
• придвинуть подоконник к профилю, выровнять его;
• когда присутствует внушительный зазор, его заделывают раствором (подоконник, при этом, убирают);
• проверяют устройство на проседание, крепок придавив его сверху руками;
• если конструкция стоит правильно, её запенивают, предварительно надев заглушки (наклеив их на супер клей);
• на верхнюю часть объекта ставят тяжелые вещи, чтобы обеспечить его полное прилегание к поверхности;
• излишки подсохшей пены убирают на следующий день.

Важно! Ставить подоконник рекомендуется с уклоном в 2-3 градуса, чтобы избежать просачивания конденсата в полость между подоконником и окном.

Установка откосов на пластиковые окна своими руками

Установка окон обязательно предполагает монтаж откосов, он проходит так:

• ножом убрать те излишки пены, что остались по периметру раны;
• отрезать нужную длину ПВХ панелей (две для высот, третью для ширины);
• произвести вертикальное крепление;
• зафиксировать монтажной пеной;
• до застывания состава прикрепить панели малярным скотчем к стене, иначе пена их вытолкнет;
• вставить F-образный профиль между стеной и планкой для окончательного обрамления.

Установка отливов на пластиковые окна своими руками

Отливы – это важная составная часть оконной системы, они отличаются одной особенностью: если установка прошла с нарушениями, обнаружить это можно слишком поздно. А ликвидировать подобные пробелы будет долго по времени. Чтобы не пришлось впоследствии устранять такие проблемы, следует сразу принимать максимально возможные меры по герметизации стыков, обращая внимание на то, как примыкает рама к боковым откоса.

Полезные советы по монтажу отливов:

• максимально ровнять положение по горизонтали: установка под углом, либо отсутствие ровной поверхности приведут к скоплению потеков воды, от чего на стене будут появляться малопривлекательные следы. Когда все седлано правильно, дождевые капли стекают равномерно, что снижает степень намокания, ускоряя процесс высыхания стен;
• под отлив делать основание и цемента и песка, прочное, ровное. Использование пены удешевит, ускорит процесс, но негативным образом повлияет на его качество. Периодическое мытье наружной части окон, со становлением ногами на отлив, приведет к нарушению его геометрии и прочности. Поэтому конструкцию придется монтировать заново;
• боковые грани элемента располагать строго под отделкой: когда откосы сделаны из штукатурки, в них можно врезаться на глубину до сантиметра (это необходимое условие, избежать протечек одним лишь использованием герметика, вряд ли получится).

Отливы выполняют ряд важных функций. Правильно установленные конструкции, гарантируют невозможность проникновения воды на стеновую поверхность. Они отводят воду, при надежном закреплении абсолютно бесшумны, даже при сильном ветре и дожде.

Отливы могут создаваться из разных материалов, самым простым и дешевым является оцинкованный. Также продаются пластиковые конструкции, не отличающиеся большими преимуществами, к тому же, быстро теряющие свою привлекательность под воздействием атмосферных осадков.

Алюминиевые элементы отличаются высоким качеством, они имеют толщину около миллиметра, а также изгиб. Они окрашиваются посредством порошкового напыления, что гарантирует их долговечность.

Изделия из полиэстера создают из окрашенных полос оцинкованной стали, они выгибаются уже на конечной стадии производства. Такое название эти элементы получили из-за применения краски, имеющей в своей основе полиэстер. Покрытие отличается хорошим качеством, даже после длительной эксплуатации не теряет внешнего вида, не трескается. Эти козырьки дешевле алюминиевых в несколько раз.

Отдельно стоит отметить пластизоловые козырьки, они отличаются устойчивостью к изменениям температуры воздуха, воздействию атмосферных осадков. Кроме того их внешний вид аккуратен и эстетичен.

Процесс монтажа отливов проходит таким образом:

• подготовить заход элемента под оконную систему;
• ПВХ конструкции имеют специальный профиль, расположенный внизу, к которому крепят козырьки;
• фиксация производится путем крепления шурупов, заклепок;
• свободное пространство, что остается под этим элементом, требуется заполнить монтажной пеной, чтобы обеспечить теплоизоляцию, поглощение звуков от дождя, а также надежное крепление;
• чтобы пена, до её засыхания, не приподнимала отлив, его фиксируют путем плотного прижатия.

Очень важно правильно оформить подход к наружным откосам. Для этого делают боковые загибы, чтобы козырек заходил по поверхность откосов. Такой подход сделает так, чтобы вода сразу же попадала с окна и откосов на отлив. Поэтому монтировать его следует до установки откосов, расположенных снаружи, на фасаде здания.

Специальные защитные ленты

Перед тем как устанавливать окно в оконный проем, необходимо наклеить на него специальные
ленты. Их три вида. Это лента ПСУЛ, пароизоляционная внутренняя лента и гидроизоляционная лента.

У каждой ленты свое назначение и стоят они не совсем дешево. Их в основном продают в небольших рулонах.

Также в продаже имеются ленты разной ширины. Пароизоляционную и гидроизоляционную ленты лучше выбирать шириной не менее 10-12см. Если зазор между монтируемым окном и стеной оконного проема будет значительный, то есть более 20мм, то может получиться, что просто не хватит ширины ленты, чтобы наклеить ее одновременно на окно и на стену оконного проема.

Лента ПСУЛ

Ширина ленты ПСУЛ может быть в пределах от 10 до 20мм. Данная лента в сжатом состоянии толщиной примерно 5-8мм. Если её размотать с рулона, то она начнет расширяться и может достичь толщины в 40мм примерно за 30 минут. Скорость расширения ленты зависит от температуры окружающей среды. В жаркое время года она быстрее расширяется.

Данная лента предназначена для защиты монтажного шва оконных блоков от влаги и ультрафиолетовых лучей. Она способствует выведению влаги из монтажного шва и служит дополнительной звуко и теплоизоляцией.  Эта лента после расширения заполняет собой зазор между окном и четвертями оконного проема. После установки окна не следует шпаклевать места, где установлена данная лента. Если её зашпаклевать, то она перестанет выполнять свою функцию по выведению паров воды из монтажного шва.

Эта лента наклеивается на наружную сторону оконного блока по бокам и вверху.

Данная лента имеет, с одной стороны, клейкий слой, которым она легко приклеивается на пластиковый профиль.

Думаю, вы не раз видели, как желтеет и разрушается монтажная пена на открытом воздухе. Это следствие воздействия влаги из воздуха и ультрафиолетовых лучей. Поэтому, чтобы защитить монтажную пену от воздействия негативных факторов и применяют ленту ПСУЛ.

Лента ПСУЛ.

Пароизоляционная внутренняя лента.

Данная лента предназначена для защиты монтажной строительной пены от воздействия влаги и ультрафиолетовых лучей. Она также как и лента ПСУЛ способствует выведению влаги из монтажного шва. Такая влага может образовываться в монтажном шве в холодное время года из-за разности температур внутри помещения и на улице.

Эта лента имеет два клейких слоя. Причем они расположены на противоположных сторонах ленты и с двух её сторон. Один слой шириной поменьше, второй шириной побольше. Тот слой, который поменьше следует клеить на оконный блок, а тот, что побольше клеится на стену оконного проема.

Такую ленту наклеивают на внутреннею сторону оконного блока с боков и сверху.

Пароизоляционная внутренняя лента.

Гидроизоляционная лента

На данную ленту нанесен клеевой бутиловый слой. Назначение у неё тоже самое, что и у других лент. Она защищает монтажный шов от проникновения влаги и ультрафиолетовых лучей. Но данная лента имеет один клейкий слой с одной стороны.

Гидроизоляционная лента.

Данную ленту наклеивают снизу оконного блока внутри и снаружи помещения.

Когда лучше заниматься установкой?

Пик обращений в компании Ярославля по установке ПВХ окон приходится на теплое время года. Зимний монтаж накладывает дополнительные трудности. Сложнее оставлять надолго проем не защищенным. Требуется тщательно подбирать пену, другие материалы, раскрывающие свои характеристики при определенных условиях.

Есть плюсы и у замены окон в зимний период. Можно сразу обнаружить недочеты (промерзания, конденсат). В холодное время года заявок на установку подают меньше и вам не придется долго ждать своей очереди. Ещё зимой на монтаж действую акции и скидки, особенно при заказе нескольких конструкций.

Сколько стоит монтаж окон по ГОСТ

Стоимость складывается из двух составляющих: стоимости работ (часов) и материалов.

Монтажный шов будет соответствовать ГОСТ на установку окон, при использовании как дорогих, так и экономичных материалов. Применение того или иного будет влиять на этапность (продолжительность) работ и конечную стоимость монтажа окон.

Рассчитать по размерам

Основные ошибки при установке пластиковых окон своими руками

Если установить пластиковые окна неправильно, то это может привести к тому, что в доме будет холодно, через неправильно смонтированные отливы в помещение потечет вода. И сами дорогостоящие конструкции быстро придут в негодность. И уж если профессиональные монтажники допускают при установке окон ПВХ иной раз ошибки, то от них, безусловно, не застрахован и любитель, который устанавливает пластиковые окна своими руками.

Давайте рассмотрим 10 самых распространенных ошибок, которые допускаются при установке пластиковых окон.

Размер окна выбран неправильно

Обычно это следствие неправильного, небрежного замера оконного проема, и, соответственно, изготовления неподходящей оконной конструкции. И в случае, если окно слишком большое по размеру. И в случае, если размер сильно маленький, устанавливать такие конструкции просто нельзя.

Некачественная подготовка оконного проема

Если поверхности плохо очищены, на них остался строительный мусор, пыль, выбоины или, напротив, части стены выступают на поверхности проема, монтажная пена не встанет так плотно и ровно, как это необходимо для качественной установки пластиковых окон своими руками. Кроме того, загрязнения такого рода очень хорошо впитывают в себя влагу, и она вскоре окажется внутри вашей квартиры.

Игнорирование термоизоляции стены

Если пластиковое окно будет установлено без учета термоизоляции стены, то на стыках в квартиру будет проникать холодный воздух. Поэтому обязательно надо учитывать слои стен при монтаже пластиковых окон. Если стена состоит из одного слоя, окно должно быть выставлено точно в середине стены. Если стена двуслойная, окно следует установить на самом краю, как можно ближе к изоляции. А если стена трехслойная, то установить окно ПВХ необходимо прямо в плоскости изоляции стены, во избежание теплопотерь.

Неправильное расстояние между оконной рамой и откосом

Если оконная рама расположена слишком близко к откосу, то уплотнение в этом месте будет некачественным, и в этих местах начнет появляться и скапливаться влага. Если же рама, наоборот, расположена слишком далеко от откоса, то появляется риск деформации, поскольку нагрузка на анкеры либо металлические пластины слишком велика.

Неправильный размер подоконной планки

Подоконная планка должна быть несколько уже самой оконной рамы. Если она другого размера, или ее вообще решили не ставить, то под оконную раму будет проникать вода из-за отсутствия нормального уплотнения в этом месте, и как следствие, стена постоянно будет влажной. Металлические детали могут через определенное время просто подвергнуться коррозии.

Некачественное крепление окна ПВХ к стене

Если вы пожалели дюбелей или анкеров, и их слишком мало для того, чтобы прикрепить оконную конструкцию к стене надлежащим образом, со временем положение окна изменится, рама деформируется, и вам будет сложно отрывать и закрывать окно.

Недостаточно монтажной пены

Монтажная пена – практически единственный материал для изоляции оконной конструкции и непосредственно стены, к которой она крепится. Если пены будет мало, то тепло будет уходить. Поэтому зазор между откосом и оконной рамой нужно заполнять как следует, не жалея монтажной пены.

Отсутствие изоляционной ленты

Если вы решили не использовать положенную по ГОСТу изоляционную ленту на внутренней и внешней стороне оконной конструкции, будьте готовы к тому, что теплоизоляция будет постепенно становиться все хуже и хуже. Соответственно, окна придут в негодность гораздо быстрее, чем вам бы того хотелось.

Поэтому если вы решили установить пластиковое окно своими руками, постарайтесь пройти все необходимые этапы и произвести все необходимые действия качественно, аккуратно и не торопясь. Тогда ваши красивые пластиковые окна, установленные своими руками, будут радовать вас и ваших домочадцев долгие годы.

Видео-инструкция по монтажу пластиковых окон

Видео об установке пластиковых окон своими руками
