Обратный клапан на вентиляцию: для чего нужен, виды, установка

Для чего необходим?

Вентиляционный клапан относится к элементам дополнительной вентиляции. Он необходим при несбалансированной работе системы проветривания. Он обеспечивает небольшой приток свежего и вывод отработанного воздуха из квартиры. Если дополнить систему проветривания вентклапанами из пластика, можно обеспечить следующие цели:

• увеличить обеспечение кислородом;
• улучшить циркуляцию воздушных потоков;
• поддерживать баланс входящего и выходящего объемов воздуха;
• обеспечить шумоизоляцию помещений от улицы.

Виды

Клапаны вентиляции подразделяются на приточные, вытяжные и приточно-вытяжные. Существует 2 основных вида приточных клапанов: оконные и стенные. Стенные устройства являют собой тепло- и шумоизолированный цилиндр, смонтированный в стене.

С наружной стороны цилиндра расположена решетка с сеткой от комаров и москитов, а внутри – регулирующий клапан. Способ регулирования воздушного потока – ручной или автоматический, в зависимости от модели. Устройства-автоматы функционируют, реагируя на изменения в загрязненности, влажности, давлении воздуха.

Стенные клапаны притяжной вентиляции чаще всего монтируют на кухне, особенно при условии отсутствия вытяжной системы над плитой, где готовится еда. Периодическое открытие форточек не спасет квартиру от засилья кухонных запахов, тем более если вентиляционная система барахлит. Постоянно открытые окна – тоже не выход, ведь в дом заходит холодный воздушный поток, да и все шумы с улицы слышны гораздо отчетливей. В стеновые устройства встраивают спецфильтры для очистки поступающего воздуха. Наибольшая мощность таких устройств составляет 60–72 куб. м/час.

У стеновых моделей приточных клапанов существуют следующие минусы:

• сложность установки;
• необходимость в частой чистке установленных фильтров;
• возможность промерзания в сильные морозы;
• высокая цена.

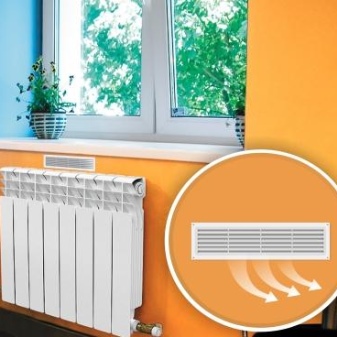

Часто стеновые клапаны устанавливают над системой отопления – это обеспечивает дополнительный подогрев поступающего воздушного потока.

Стеновые клапанные устройства бывают следующих разновидностей:

• дроссель-клапаны состоят из металлической трубы круглого или квадратного сечения и заслонки с возможностью управления ее движением;
• тарельчатые клапаны могут устанавливаться как в стенах, так и на потолке помещения;
• трехходовой клапан предназначен для регулирования температуры проходящего воздуха;
• электроклапан отличается тем, что открытие и закрытие заслонки осуществляется электроприводом.

Оконные клапаны приточной вентиляции – это, говоря простым языком, щелочки в герметичном окне с заслонками. Их отличает простота конструкции и автоматическая работа сутки напролет. Мощность такого устройства невелика – всего 3–7 куб. м/час. Оконные приточные клапаны можно встраивать в рамы из практически любого материала – из дерева, алюминия, пластика. Расположение – верхние части окон. Для адекватной работы прибора требуется соблюдение таких условий, как:

• естественная вытяжка должна быть в помещении, где устанавливают оконный клапан;
• температура уличного воздуха не должна быть больше +5 градусов;
• дверь из подъезда должна плотно закрываться;
• свободная циркуляция воздуха между помещениями квартиры.

Главными плюсами оконных приточных клапанов считаются следующие:

• незаметность;
• простота установки;
• шумоизоляция;
• поток поступающего воздуха направлен вверх;
• доступность по стоимости.

Важно! Автоматические клапаны оснащаются прибором, реагирующим на уровень влажности в помещении.

Недостатками оконных моделей являются следующие:

• работа лишь при хорошей системе вытяжки;
• низкая производительность;
• нет фильтров;
• пропуск холодного уличного воздуха зимой;
• риск промерзания устройства.

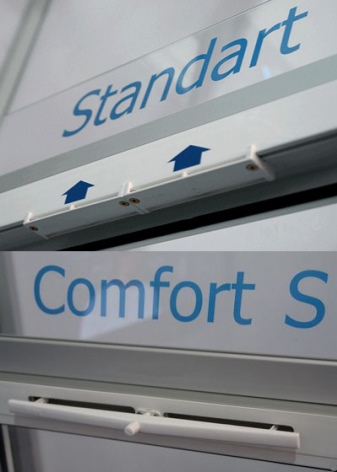

Оконные клапаны подразделяются на 3 типа.

• Щелевые. Воздух подается через щель, габариты которой следующие: ширина – от 14 до 17 см, высота – от 1,2 до 1,6 см. Снаружи эта дырка прикрыта впускным блоком. Он предохраняет клапан от насекомых, грязи, сора и осадков. Внутри помещения щель прикрывается регулирующим блоком. Монтируются щелевые устройства в наивысшей части рам или в горизонтальном профиле, разделяющем части рам. Плюсы этого типа – хорошая пропускная мощность и легкость установки.
• Фальцевые. Они применяются в случае, когда пластиковые рамы уже смонтированы. Они являются дешевыми и простыми в установке. Свежий воздух подается посредством небольших узких отверстий в притворе. Достоинства – легкость монтажа и сохранение шумоизоляции. Недостатком является малое количество воздуха, пропускаемого через прорези, из-за этого фальцевые клапаны не годятся для больших комнат.
• Накладные. Через подобные клапаны проходит наибольшее количество воздуха, но их необходимо предусматривать перед установкой оконных рам, на уже смонтированные пластиковые или алюминиевые окна их поставить нельзя.

Оконные устройства обычно имеют несколько режимов функционирования. Регулировка может проводиться как вручную, так и быть автоматизированной. Для ручной настройки в некоторых моделях приспособлен шнурок как на жалюзи, в других – ручной регулятор. Автоматическая подстройка работы клапана всегда дороже, но это того стоит. Для этого в клапане предусмотрены датчики влажности и/или давления воздуха внутри и снаружи помещения.

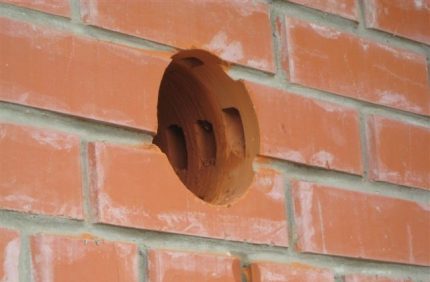

Клапан вытяжной вентиляции предназначен для вывода отработанного воздуха на улицу.

Помимо всего прочего, он защищает помещения от проникновения насекомых, пуха и сора. Он имеет более простое строение, если сравнивать с приточным клапаном, а именно:

• стационарная часть (решетка) предотвращает механическое повреждение подвижной части;
• подвижная заслонка, открывающаяся лишь в одну сторону;
• фланец для прикрепления к вентканалу.

Вытяжной клапан требует осторожного монтажа, чтобы исключить повреждение заслонки и попадание внутрь строительного сора. Иначе устройство не будет правильно работать. Поэтому после монтажа обязательно проверьте функционирование устройства. Перекидные клапаны монтируются строго вертикально, дублируя основную вытяжную систему. Герметические клапаны вентиляции – это, по сути, запорное устройство, устанавливаемое в вытяжные каналы. Оно блокирует приток воздуха.

Существуют еще такие типы клапанов, как обратные. В ситуации, когда в квартирах появляется так называемая обратная тяга, то есть запахи из квартир соседей попадают к вам, уместна установка обратного клапана.

Обычно его монтируют в вентиляционном канале. Он может функционировать как в системе естественного проветривания, так и искусственного нагнетания/вытяжки. Существуют устройства с круглым или квадратным сечением.

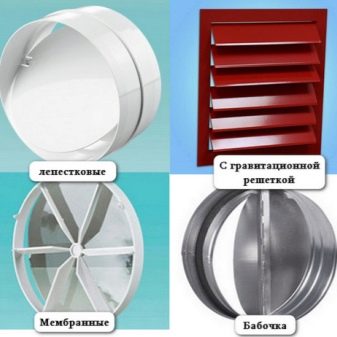

Обратные клапаны подразделяются на несколько типов.

• Мембранный бытовой. Применяется в связке с вытяжными вентиляторами с электроприводом малой мощности. Легкая гибкая заслонка открывается потоком воздуха. Когда вектор движения воздуха меняется на противоположный, заслонку прижимает и проход закрывается.
• Лепестковый. Заслонка жесткая, прикреплена к оси. Открытие и закрытие клапана осуществляется ее поворотом.
• Бабочка. В трубе клапана смонтированы 2 заслонки на пружинах. Открытие канала происходит под действием потока воздуха, а закрытие – пружинным механизмом. В комплекте требуется вентилятор достаточной производительности.
• Гравитационный. Створки заслонки распахиваются под напором струи воздуха, а закрываются под собственным весом.

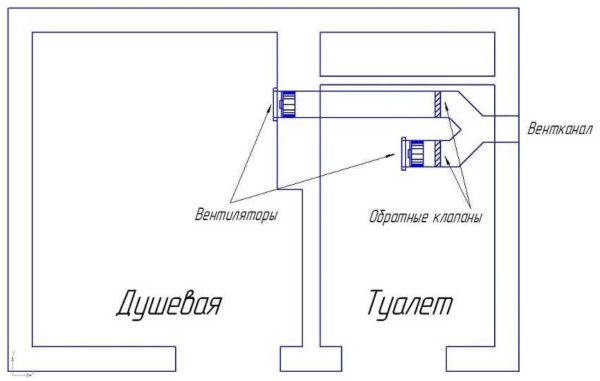

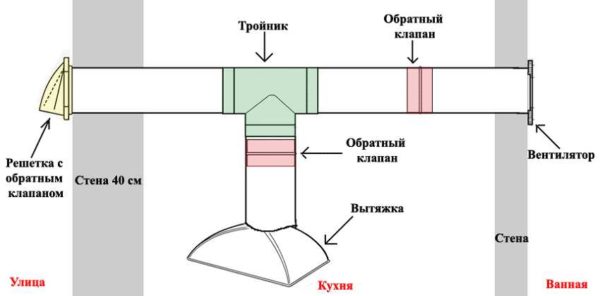

Система вытяжки и обратный клапан должны монтироваться вместе. Выбор типа обратного клапана зависит от режима работы вентиляционной вытяжки. Если планируется регулярное использование этой системы, тип клапана не важен. При нерегулярном функционировании вытяжной системы заслонка обязана быть наиболее легкой, чтобы естественный поток воздуха мог ее приоткрывать. «Бабочки» устанавливаются в промышленных зданиях, мощности бытовых вентиляторов недостаточно для распахивания их створок.

Для установки гравитационных клапанов подходят лишь два положения – вертикальное и горизонтальное. Конструкция их не предусматривает герметичности. Остальные типы обратных клапанов могут функционировать при любом расположении. Поддержание заслонки в закрытом состоянии происходит принудительно – под действием пружинного механизма или системой противовесов. Устройство должно быть тщательно настроено – неправильно отрегулированная система требует большей мощности вентилятора, и как следствие дополнительных затрат электроэнергии. Да и уровень шума возрастет.

Способ открывания

Открываются обратные клапаны могут по-разному:

• Ручные. Заслонки открываются или закрываются вручную, для этого у них есть специальный рычаг. Это не слишком удобно, кроме того, из-за конструктивных особенностей они не отличаются герметичностью, так что полностью блокировать проникновение посторонних запахов не могут.
• С электроприводом. Принудительно открываются одновременно с включением вентилятора или вытяжки. Пригодны только для систем вентиляции с принудительным удалением воздуха (без естественной циркуляции).
• Механические. Самый распространенный тип. Открываются и закрываются от движений воздуха. Ставятся как в паре с вентилятором или вытяжкой, так и на естественную вентиляцию.

Кроме механических, есть с ручным открыванием и электромеханическим

Ручной обратный клапан можно поставить на вытяжную трубу с принудительным отведением воздуха, выходящую на улицу. Так иногда делают — выводят не в вентканал, а на улицу через стену. В этом случае лучше иметь заслонку, которая будет открываться только на время работы вытяжки. Можно, конечно, поставить нормально закрытый клапан, но в холодное время он обмерзнет и перестанет выполнять свои функции. Поэтому ручное открытие в этом случае надежнее.

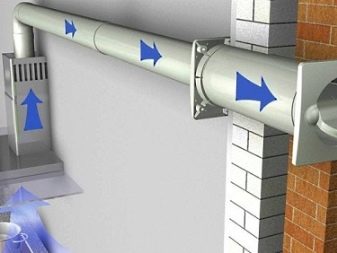

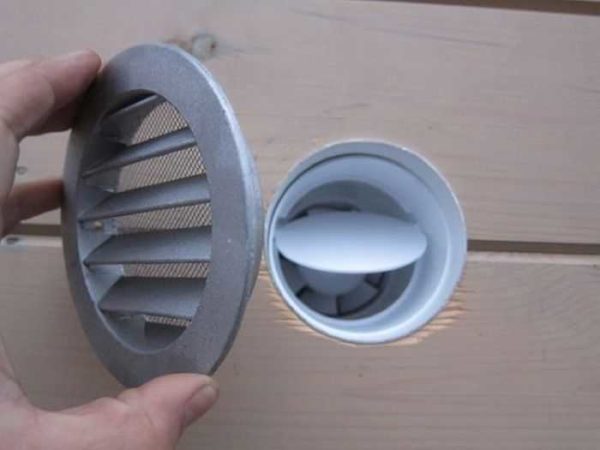

Если вытяжка выведена на улицу через стену

Самые распространенные — механические обратные клапаны. Их устанавливают примерно в 90% случаев. Конструктивно они могут быть разных видов. Вот о них и поговорим подробнее.

Формы механических клапанов

В обратном клапане могут быть установлены разные заслонки. От формы заслонки во многом зависит усилие, при котором она будет отодвигаться. Если клапан будет работать с вентилятором или вытяжкой, важно чтобы самый слабый режим работы вентилятора мог открыть заслонку. Говорят, что вентилятор должен продавить клапан. Если вы хотите сохранить естественную вентиляцию, необходимо чтобы заслонка могла «сработать» даже от несильного движения воздуха.

Конструкции и формы механических обратных клапанов для вентканалов могут быть такими:

• С цельной поворотной заслонкой на оси (хлопушка). Чаще всего встречается именно этот вариант. Это диск или прямоугольный кусок, который подвижно закреплен на оси. Иногда ось проходит по центру, иногда смещена. Это довольно популярная модель, так как она не имеет пружин и может быть установлена в системе с естественной циркуляцией воздуха. Но есть проблема: при закрытии заслонки слышен хлопок. Чем сильнее тяга, тем громче хлопок. Это и днем–то раздражает, а ночью вообще мешает спать. Из-за этой особенности эту модель часто называют «хлопушка». Причем прокладки из резины и поролона не слишком спасают. При установке на естественную вентиляцию, ось ориентируют вертикально. Это важно, так как в таком положении усилие для открывания минимальное.

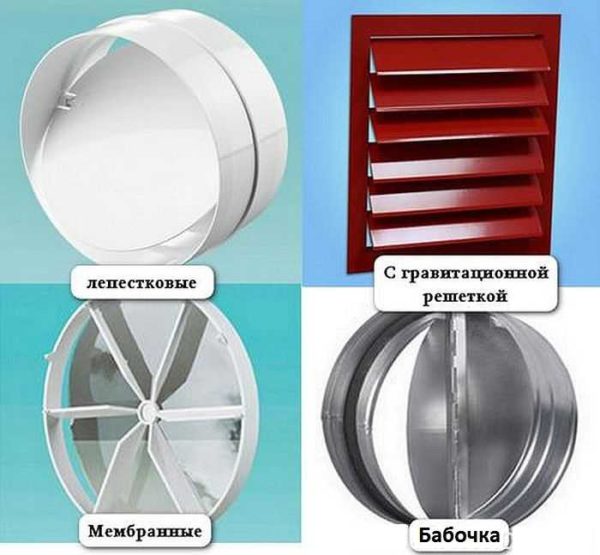

  Виды заслонок на обратном клапане для вентиляции

• С заслонкой из двух частей (бабочка). Этот вариант встречается только в круглых клапанах. Также имеется ось. На ней закреплены два полудиска, которые удерживаются в закрытом положении при помощи пружин. Пружины слабые, их может открыть даже не слишком сильный поток. Но при слабом дуновении естественной вентиляции может не сработать.
• Мембранные. В качестве заслонки используется гибкий пластик. Этот вариант кажется наиболее предпочтительным — мембрана должна легче открываться. На деле же мембранные клапана работают хуже других. Сначала они действительно могут реагировать даже на небольшое движение воздуха. По мере накопления пыли и копоти, становятся все тяжелее и, через некоторое время, залипают.


  Мембранный клапан выглядит таким подвижным

Выбрать клапан на вентиляцию, действительно, непросто. Если руководствоваться тем, что использует большинство — придется остановиться на хлопушке. При всех ее недостатках, она работает надежнее, открывается даже при естественной вентиляции. Наиболее эффективный способ сделать хлопушку тише — взять силиконовый герметик, нанести его на упорное кольцо на корпусе (на диск не наносить, так как он станет тяжелее, значит, его будет сложнее повернуть). Диск клапана смазать мыльным раствором и прижать его к кольцу герметика — до начала полимеризации. Затем клапан отодвигаем, получаем уплотнительное кольцо, которое гасит хлопки. Результат — практически беззвучное закрытие, причем почти герметичное.

Принцип действия и разновидности

Приточный клапан устанавливается в подготовленное отверстие в стене, и в зависимости от конструкции состоит из таких частей:

• регулировочная ручка – она расположена на декоративной крышке внутри дома с ее помощью можно контролировать количество поступающего воздуха за счет изменения положения пластиковой заслонки расположенной во внутренней части;
• фильтрующий элемент – может быть изготовлен из синтетических материалов или стекловолокна, хотя чаще всего применяют угольные фильтры, так как они помимо очистки воздуха от пыли способны задерживать примеси вредных газов и аэрозолей;
• шумоизолирующий элемент – он так же играет роль утеплителя и препятствует проникновению холодного воздуха с улицы;
• воздуховод – обычно изготавливается из пластика, но иногда используют и оцинкованный металл. Длина трубы воздуховода регулируется и зависит от толщины стен дома;
• уличная решетка с мелкой сетью, защищает от насекомых;
• защита от осадков.

Вентилятор для принудительного притока воздуха

Полезная информация! Если необходима принудительная вентиляция, то в некоторых моделях пластиковый воздуховод снабжен лопастным устройством.

Чаще всего устанавливается внешний приточный клапан в стену на кухне, так как в ней наибольшая концентрация влаги, это вызывается регулярными испарениями. Если клапан не установлен, определить недостаток вентиляции можно обратив внимание на покрытые конденсатом поверхности стекол в кухне. При недостаточной вентиляции конденсат собирается на внутренней части нижних углов стекла.

Мнение экспертаАндрей ПавленковИнженер-проектировщик ОВиК (отопление, вентиляция и кондиционирование) ООО «АСП Северо-Запад»Спросить у специалиста“Если в кухне есть вытяжка, расположенная над плитой, то надобность в установке приточного клапана не отпадает, наоборот эффект от него только усилится.”
Приточный клапан с гофрированным воздуховодом

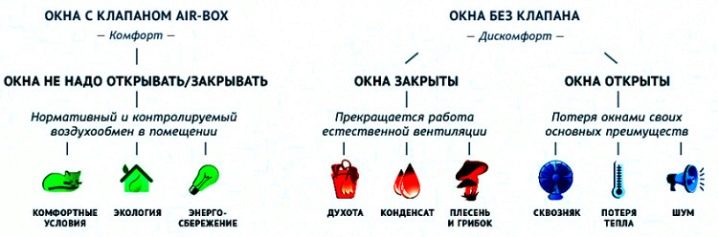

Постоянное проветривание открыванием окон не способно полноценно заменить систему вентиляции, особенно это касается домов расположенных недалеко от дорог. Приточно-вытяжной клапан способен снизить уровень шума и очистить поступающий в комнату воздух от пыли. Системы клапанов бывают стеновые и оконные.

Отличия приточных стеновых клапанов

• стеновые представляют собой трубу, проходящую сквозь несущую стену дома. С уличной стороны у нее стоит решетка, для защиты от мусора и насекомых, а с внутренней расположен фильтрационный элемент;
• оконный клапан вентиляции монтируются в оконную раму, и также служат для проветривания комнаты, главным недостатком этого вида отдушин считается отсутствие фильтрационной системы;
• стеновые клапаны могут быть с ручной регулировкой поступающего воздуха или без нее;
• в некоторых моделях отсутствует шумоизолирующая прослойка, ввиду малого диаметра воздуховода;
• в основном числе моделей можно полностью перекрывать поступление воздуха, но некоторых эта функция отсутствует.

Приточный клапан в стену: места установки

Установить стеновой приточный клапан можно своими руками, к тому же он будет функционировать без снабжения электричеством. Лучшими местами для установки считаются:

1. Вблизи с радиаторомили другим источником тепла – это с одной стороны позволит подогреть поступающий воздух, а с другой усилит его конвекцию.
2. В непосредственной близости к потолку – такой прием часто используют на кухне, ведь дым легче воздуха и скапливается под потолком, а вентиляционная отдушина поспособствует его оттоку.
3. В самых сырых местах – часто бывает так, что один из углов дома по тем или иным причинам регулярно сыреет, на стенах начинает появляться плесень и грибок. В таком случае установить приточный клапан следует в этом месте.

Обычно установка приточных клапанов в стену целесообразна в частных домах, но и в многоквартирных постройках на нижних этажах система вентиляции порой не справляется, поэтому ее следует усилить собственноручно. Лучшим местом в таком случае будет подоконное пространство, так как рядом находится радиатор, а крышка не видна за занавесками.

Целесообразность установки стеновых приточных клапанов

Установка одного клапана приточной вентиляции в стене комнаты, не способна сама по себе решить проблему недостатка кислорода, если его конструкция не предусматривает принудительную систему вентиляции. Без нее воздухообмен осуществляется только за счет разницы давления на улице и в помещении. Даже при самых благоприятных обстоятельствах сам по себе приточный клапан способен обеспечить нужным количеством свежего воздуха только одного человека. Усилить эффект поможет дополнительный монтаж принудительной вентиляции помещения или еще один приточный клапан.

Как увлажнить воздух в комнате без увлажнителя. Современные увлажнители стоят немалых денег, поэтому многие задаются вопросом: как увлажнить воздух в комнате без увлажнителя? Существует несколько действенных способов, которые мы и рассмотрим в данной статье.

Основной проблемой в работе стенового приточного клапана в зимний период времени служит замерзание на поверхности воздуховода конденсата. В процессе резкого перепада температур влажный воздух образует ледяную корку в воздуховоде, и с течением времени новые его потоки образуют многослойную пробку из инея.

Несомненным достоинством приточных клапанов служит то, что их можно устанавливать как во время ремонта, так и после его окончания.

Сфера применения

Дополнительные вентиляционные устройства можно устанавливать везде: и в квартире, и в частном доме, на стенах, окнах, даже на полу или крыше жилого помещения. Естественно, что для каждого места установки предусмотрены подходящие модели клапанов.

Критерии подбора

Для того чтобы определиться с типом устройства, необходимо понять, какие проблемы у установленной системы проветривания, нужно ли увеличить приток свежего воздуха или помочь вытяжной части системы. Далее, выбрать – автономный или электрический вид клапана вам необходим. Эстетика тоже играет немаловажную роль в подборе подходящего устройства. А также рассчитайте свои финансовые возможности. Стеновые клапаны являются мощнее оконных, но и цена у них соответствующая. Но установка оконных клапанов гораздо проще, чем стеновых.

Наиболее эффективным типом приточной системы считается конструкция с принудительным элементом притока воздушных масс. Составными компонентами такого устройства являются следующие:

• электровентилятор;
• фильтры для очистки воздушного потока;
• нагревательные элементы.

Такие устройства обладают следующими плюсами:

• способность работать независимо от общей системы проветривания;
• добавочная очистка воздуха;
• контроль уровня влагосодержания.

Важно! Однако высокая цена устройства и его монтажа, а также дополнительные затраты на электроэнергию являются довольно значимыми недостатками.

Особенности конструкции устройства

Когда человек впервые видит этот прибор, то вопросов о принципе его работы не возникает. Ведь конструкция максимально простая. Несмотря на это, без него невозможно организовать правильную вентиляцию помещения. Если клапана не будет, то отработанный воздух перестанет выходить из помещения. Существует несколько причин, из-за которых это происходит:

• Отсутствие или неправильная герметичность;
• Вентиляционный канал засорился мусором;
• Вытяжка размещена в неправильном месте;
• Усиливается тяга горения из-за использования печной конструкции;
• Нарушения нормальной вентиляции из-за монтажа мощной вытяжной системы в одной из квартир, такое часто встречается, когда некоторые владельцы устанавливают воздуховод, не учитывая конструктивные особенности здания;
• Неравномерная вентиляция из-за наличия нескольких вытяжных систем в одной квартире.

Все эти причины распространены в крупных городах. Чтобы они не повлияли на нормальную вентиляцию, производители рекомендуют устанавливать обратный клапан. Его монтаж займет минимум времени, но эффективность сохранится на длительный период. Главным элементом конструкции являются лопасти, расположенные на одной оси. Они открываются только в одном направлении, а если происходит обратное движение, то они закрываются, предотвращая попадания неприятного запаха в квартиру.

Внутреннее устройство конструкции

функциональные элементы приточного клапана

Можно встретить множество моделей приточных клапанов на современном строительном рынке. Однако устройство все они имеют общее.

Составные части:

1. Воздуховод. По этой трубе снаружи в помещение попадают воздушные массы. Чаще всего встречаются воздуховоды, выполненные из пластика.
2. Решетка вентиляции (ее можно увидеть с внешней стороны стены). Она препятствует попаданию в помещение разного мусора.
3. Изолирующий шумы состав.
4. Кольцо и заслонка, выполняющие уплотнительную функцию. Они находятся у стены дома с внутренней стороны. Эти детали способны сдерживать сильные порывы ветра.
5. Фильтр, в котором приточный воздух подвергается очистке.
6. Ручка для регулировки вентиляции.

Монтаж приточно-вытяжного клапана можно исполнить самостоятельно и на любом этапе строительства или ремонта. Подключение к сети электричества не требуется.

Устройство и принцип работы

Обратный клапан на вентиляцию чаще всего представляет собой отрезок трубы круглого или квадратного сечения. В этом отрезке подвижно — обычно на оси — установлен кусок материала (металл, пластик, слюда) подходящей формы. Это и есть сам клапан. В закрытом состоянии он полностью перекрывает сечение трубы, в открытом должен создавать как можно меньшее сопротивление. Чтобы все работало правильно, надо ставить его так, чтобы при возникновении обратного потока воздуха, клапан закрывался.

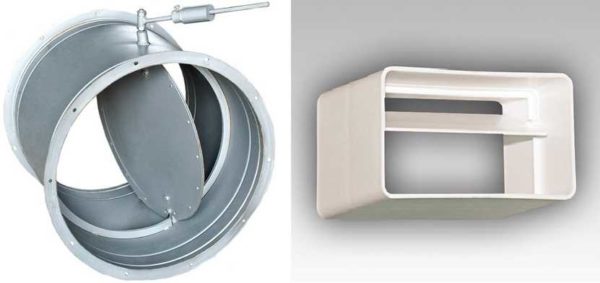

Это обратные клапаны на трубу воздуховода

На вентиляцию ставят не только клапана в трубу — есть варианты для вентиляционной решетки и вентилятора. В случае с вентрешеткой, может использоваться тонкая пластиковая или слюдяная мембрана, которая крепится к решетке. Встречается еще клапан-бабочка и планки типа жалюзи. Такого же типа может стоять клапан обратного потока воздуха на вытяжном вентиляторе.

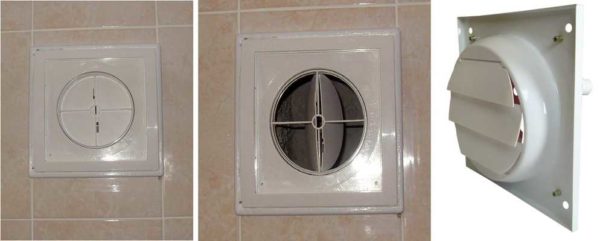

Другие варианты

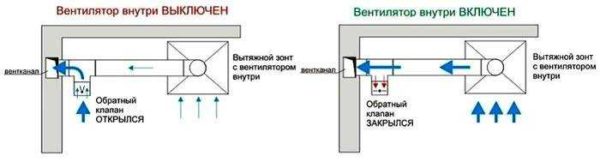

Принцип работы этого устройства прост: при нормальном движении воздуха клапан открыт и создает небольшое сопротивление потоку воздуха. При возникновении обратной тяги он закрывается, предотвращая поступление посторонних запахов или холодного воздуха с улицы в помещение.

Основные правила выбора конструкции

Выбирая клапан приточной вентиляции, важно обращать внимание на диапазон температур, при которых он может исправно функционировать. Всем размерам и габаритам также нужно уделить должное внимание. Стена в доме должна быть меньше, чем длина основной трубы. Размер внутренней крышки выбирается исходя из возможностей внутреннего устройства дома.

В условиях холодного климата и слабой мощности отопления установка большого размера будет пропускать такие объемы воздуха, которые просто-напросто не способны будут согреваться. Если же воздуха поступает слишком мало, то может потребоваться монтаж нескольких конструкций.

Существует большая вероятность спровоцировать сквозняки, если приточные клапаны будут вмонтированы в стены, противоположные друг другу.

Возможные затраты

Цены на механизм и установку вентиляции могут иметь значительные отличия между собой. Отечественная установка обходится, как правило, в полторы-три тысячи рублей. В два раза может быть увеличена стоимость, если речь идет об импортной конструкции. Для работы по установке можно пригласить опытного строителя со своим инструментом. Вся работа займет у него не более часа. Но и растраты при этом увеличатся.

Для получения выгод и экономии многие берутся проделать эту работу самостоятельно.

Неприятности, которые могут возникнуть

Вроде все понятно и логично: посторонние запахи в квартире — это очень неприятно. Опрокидывание тяги в частном доме не менее неприятно, но еще и опасно. В принципе, при правильно рассчитанной системе, таких явлений возникать не должно и с причинами возникновения надо бороться. Но не у всех есть возможности и ресурсы. Проще поставить обратный клапан для вентиляции. Это так, но есть нюансы, которые стоит знать.

• Установленный в вентиляционное отверстие клапан мешает естественной вентиляции. Если вы хотите, чтобы работала естественная вытяжка, надо продумать подключение так, чтобы клапана не мешали.
• Даже «тихие» клапана из пластика, при закрытии хлопают, издавая порой довольно громкие звуки. Эти хлопки тем сильнее, чем сильнее тяга. При переменном ветре они очень сильно раздражают. Так что надо будет что-то придумать, чтобы клапан был «тише».
•

  Это самый тихий клапан — эластичная мембрана, но не слишком надежный

• Некоторые вентиляторы или кухонные вытяжки имеют встроенный обратный клапан. Если штатный вас по каким-то причинам не устраивает, его надо удалить. Тогда можно ставить отдельный. Два клапана на одном канале могут «не ужиться». Вернее, вытяжной канал вряд ли будет работать.
• Для нормальной работы обратный клапан надо регулярно обслуживать — чистить, проверять, смазывать оси. С учетом того, что к нему не всегда легко подобраться — это как минимум, неудобно. Так что предусмотрите возможность доступа для чистки и ревизии.

Как видите, поставить обратный клапан на вентиляцию — не значит решить проблему раз и навсегда. Придется следить за состоянием системы и мириться с недостатками этого решения.

Разновидности вытяжных клапанов

Низкая эффективность вытяжной вентиляции чаще всего объясняется различными причинами, например, нарушением проходимости каналов или их герметичности.

В многоэтажных домах такие ситуации часто возникают из-за огрехов при проведении ремонта, а ликвидировать последствия ошибок и восстановить нормальное состояние вентиляционных ходов удается не всегда.

В зависимости от места установки вытяжной вентиляции используют горизонтальную или вертикальную модель клапана и вентилятор с достаточно высокой производительностью (+)

В таком случае вытяжные клапаны могут оказаться более чем уместными. Конструкция этих устройств очень проста, их основное назначение в том, чтобы пропускать потоки воздуха наружу и не позволять им проникать обратно. По типу установки такие клапаны разделяют на горизонтальные и вертикальные, все зависит от направления потока воздуха.

Если вытяжной поток должен двигаться вертикально, выбирают клапан с горизонтальной установкой. А для отведения воздуха по горизонтали нужен вертикальный клапан. Обычно модели вытяжных клапанов комплектуются вентилятором. Они применяются там, где удаление воздуха из помещения нужно проводить принудительно.

Еще один существенный момент – уровень шума, который издает работающее устройство. Чем ниже звуковые эффекты от раскрывающихся лопастей клапана и/или вращающегося вентилятора, тем лучше. Много полезных сведений можно найти в техническом паспорте изделия.

Выбирая вытяжной клапан, который будет установлен в стене, следует учесть толщину этой стены, а также материал, в котором придется проделать отверстие

Можно ли сделать клапан своими руками?

Нередки случаи, когда в квартире или доме присутствует вентиляционный канал необычной формы или габаритов. Тогда ни одно рыночное предложение человеку не подойдет и необходимо делать прибор своими руками. Такое решение обойдется в разы дешевле, чем изделие под заказ. Для создания этой конструкции потребуется минимум времени и сил.

Первое, с чем важно определиться, — тип вентиляции. Если присутствует естественная, то лучше всего изготовить устройство мембранного типа, но также подойдут одностворчатые изделия. Для последнего варианта необходимо подобрать жесткий материал. Также необходимо уделить внимание некоторым моментам:

• Пластина не должна иметь зазоров, даже небольших. Лучше всего если она будет плотно прилегать к стенкам, чтобы щели не смогли образоваться.
• Если воздушный поток часто меняет направление, необходимо сделать так, чтобы стук пластины был минимальный или вовсе отсутствовал, иначе ночью невозможно будет уснуть, а днем сосредоточиться на отдыхе.

Чтобы создать лопасти, лучше использовать качественные материалы, например, лавсановую пленку. Она продается во всех строительных магазинах по доступной цене. Диаметр элемента не должен превышать размеры вентиляционного канала. Чтобы лопасть не испортилась во время обратной тяги, рекомендуется установить пластмассовую решетку. Это наиболее практичный и долговечный вариант.

Выбор места: на что обратить внимание

Выбрать оптимальное место для установки приточного клапане в квартире несложно. Важно правильно рассчитать, где скапливается самый теплый воздух и правильно представить себе особенности его циркуляции в помещении. Исходя из этого лучшими местами для монтажа являются следующие участки стен:

• расположенные между батареей и подоконником;
• на высоте от 180 до 200 см от пола в стандартных квартирах;
• в случае с высокими потолками расчет совершается исходя из высоты окна: клапан монтируется в диапазоне от 2/3 до 3/4 от этого параметра.

Вне зависимости от выбора места монтажа минимальное расстояние от ближайшей стороны окна должно составлять 30-40 см.

В случае установкой вытяжки над батареей объясняется все очень просто: излишек теплого воздуха уходит на улицу, соответственно, помещение не прогревается слишком сильно. Это особенно актуально для современных теплых домов с мощным отоплением.

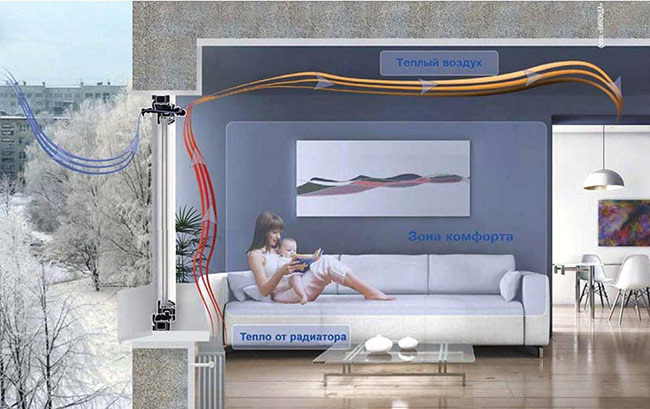

Необходимость расположения клапана в верхней трети окна объясняется особенностями циркуляции воздуха:

• Теплые потоки всегда устремляются вверх, часть их уходит в вытяжку, благодаря чему квартира не перегревается.
• В свою очередь, холодный воздух, попадающий из клапана, опускается вниз, и нагревается.
• В результате общая температура выравнивается и становится комфортной для людей.

Норма притока свежего воздуха, достаточного для одного человека, 30м3 в час. Приточный клапан, установленный в стену, хорошо справляется с этой задачей, однако если в помещении проживается большая семья (от 5 человек), лучше оснастить его системой принудительной вентиляции.

Как правильно установить своими руками?

Стоит придерживаться следующих правил установки стеновых приточных устройств:

• перед тем как начать установку дополнительных клапанов вентиляции, определитесь с местами их монтажа, сверьтесь со схемой системы вентиляции, установленной в вашем доме, лучше, чтобы эту схему вам составили специалисты;
• далее, определите толщину стены и купите подходящую по длине конструкцию;
• на месте, определенном для монтажа устройства, просверлите отверстие с запасом по диаметру;
• после того как вы установите трубу приточного клапана, все щели заделайте монтажной пеной для герметичности;
• затем крепится наружная решетка, а внутри собирается само устройство, согласно инструкции от завода-изготовителя;
• установите над решеткой козырек для предотвращения попадания осадков внутрь конструкции.

Обычно вытяжные вентиляционные устройства монтируют в бытовых помещениях – кухне, ванной, туалетной комнатах. Вся процедура монтажа состоит из присоединения клапанов к уже существующим каналам вентиляции. Обычно соединение происходит при помощи фланцев. После установки клапана крепится наружная решетка.

Разметочные работы

Работу лучше проводить в теплое место, чтобы не охладить помещение. Сначала нужно точно разметить все параметры будущего отверстия, которые подбираются по размерам клапана. В большинстве случаев эти устройства выполняются в виде круглых труб, но иногда бывают и прямоугольные аналоги.

Параметры отверстия должны превышать соответствующие габариты устройства (длину и ширину либо диаметр) как минимум на 1 см с каждой стороны, т.е. клапан должен свободно помещаться в отверстие, выполненное в черновом варианте.

Примерный чертеж для клапана модели СВК-75 (прямоугольной формы с параметрами длины/ширины 460 мм/142 мм) представлен ниже (вид стены сбоку с поставленным устройством).

Бурение

Далее нужно перенести составленный чертеж с помощью маркера непосредственно на место для установки. С него предварительно лучше снять обои, для чего они размачиваются в воде и удаляются.

Монтажный проем можно пробурить алмазной резкой либо вырезать с помощью болгарки. Технология работы с инструментом позволяет фактически заменить алмазную резку в случае ее отсутствия, что наглядно показано на видео.

Технология работы с помощью установки алмазного бурения еще проще и практически не создает пыли.

Все работы по бурению лучше выполнять в защитных очках и одежде.

Монтаж устройства в проем

Далее нужно установить камеру в проем (предварительно труба обрезается ножовкой до нужного размера):

• Подоконник демонтируется (наглядно показано на видео).
• Замешивается обычный цементный раствор.
• Проем расчищается от строительной пыли и по возможности выравнивается инструментом.
• Место для установки смачивается водой.
• На поверхность и боковые части выкладывается небольшой слой цемента.
• Клапан помещается в раствор и немного придавливается рукой. Важно следить за тем, чтобы внешняя часть устройства (оголовок) стояла точно вровень со стеной.
• Ровность всей конструкции проверяется уровнем, как показано на рисунке.
• В оставшиеся пустоты заливается раствор и тщательно разравнивается.
• Цемент окончательно подсыхает, после чего нужно заделать все остальные отверстия и трещины монтажной пеной.
• На уличную часть устанавливается наружный слив, затем на место возвращается подоконник.

На фото представлен вариант монтажа приточного клапана СВК-75 прямоугольной формы под оконный проем.

Видео-обзор: самостоятельная установка приточного клапана

Клапан на вентиляцию: где и как поставить

Если система вентиляции сделана без использования вентиляторов и вытяжек с двигателями, она называется естественной. Чтобы все работало, для перекрытия обратной тяги устанавливают клапана сразу на выходе каналов. Для сохранения нормальной циркуляции желательно не использовать решетки, перекрывающие клапан. Да, такой вариант смотрится лучше, но вентиляция при этом страдает. Скорее всего, работать при небольшой тяге она просто не будет.

Если вы все-таки хотите установить декоративную вентиляционную решетку перед клапаном, придется мириться с ухудшением вентиляции, более медленным удалением запахом и излишней влажности. Помочь может только установка решетки/клапана большего диаметра, чем по расчету. В этом случае воздухообмен не пострадает.

Естественная вентиляция работает за счет перепада температур и разности давления

В случае с принудительной вентиляцией, обратный клапан может стоять либо перед, либо после вентилятора. Этот выбор зависит от типа системы и вентилятора. Так как канальные модели вентиляторов в частных системах используют редко, обычно получается, что заслонка стоит после вентилятора в трубе. Насколько далеко — неважно. Основной критерий выбора места установки — удобство обслуживания, так как заслонку придется периодически чистить и проверять.

Установка на кухне с вытяжкой

При установке принудительной вытяжки в кухне, многие хотят сохранить и естественную вентиляцию. Для этого потребуется установить на входе в вентиляционный канал тройник. К одному его входу подключить вытяжку с обратным клапаном, во второй поставить только обратный клапан. Как видите, система не слишком сложная, но работает.

Как подключить вытяжку, чтобы осталась естественная вентиляция

Почему на вытяжке тоже должен тоже стоять обратный клапан? Потому что если его не будет, обратный поток воздуха может проходить через вытяжку. Да, это будет не каждый раз, но при сильном потоке — будет.

При устройстве этого узла старайтесь сделать так, чтобы обратный клапан на вентиляцию был расположен как можно выше под потолком. В результате отводится будет самая теплая и самая влажная часть воздуха, что для кухни очень важно.

Для ванной и туалета

Вентиляция санузла может иметь собственный вытяжной канал — тогда все легко, просто и понятно. Перед входом в вентканал ставим обратный клапан для перекрывания потока воздуха, который будет двигаться в помещение. Но далеко не все квартиры могут похвастаться индивидуальными шахтами для ванной и туалета. В некоторых домах старой планировки, вытяжной канал есть только в туалете. Вентиляцию ванной делают проведя короб через стену. В этом случае обратный клапан на вентиляцию ставим не только на выход в вентканал, но и в канале между ванной и туалетом. Это предотвратит попадание неприятных запахов в ванную.

Как поставить обратный клапан на вентиляцию в раздельном санузле с одним вентканалом

Встречается еще более печальная ситуация: когда вытяжной канал вообще один и он находится на кухне. Собственно, логика установки не меняется — надо поставить устройства так, чтобы запахи из одного помещения не попадали в другое.

<yoastmark» sizes=»(max-width: 600px) 100vw, 600px» srcset=»https://stroychik.ru/wp-content/uploads/2018/06/obratnyj-klapan-na-ventilyaciyu-1-600×296.jpg 600w, https://stroychik.ru/wp-content/uploads/2018/06/obratnyj-klapan-na-ventilyaciyu-1-300×148.jpg 300w, https://stroychik.ru/wp-content/uploads/2018/06/obratnyj-klapan-na-ventilyaciyu-1-768×379.jpg 768w, https://stroychik.ru/wp-content/uploads/2018/06/obratnyj-klapan-na-ventilyaciyu-1.jpg 850w»></yoastmark»>

Один обратный клапан для вентиляции ставят на отвод к купольной вытяжке (или на канал, который отводит воздух из кухни), второй — на трубу, которая идет от ванной. Как видите, если понять логику работы, можно и самому определить наиболее удачное место установки.

Тонкости сооружения вытяжной вентиляции в стене

В частных домах и даже в многоэтажных строениях во многих случаях удобнее сделать вентиляционный выход прямо через стену. Для этого используются модели вытяжных клапанов с вентилятором, который вставляют в предназначенную для их расположения монтажную муфту.

Можно также использовать накладные модели вентиляторов, которые крепятся на внутренней стороне стены.

Для монтажа вытяжного вентиляционного клапана в стене сначала нужно сделать разметку и просверлить в ней отверстие нужного размера

Для установки такой простой конструкции понадобится проделать достаточно большое отверстие под установку вентиляции в наружной стене дома. Но сначала нужно выбрать подходящее устройство.

Модели с ручным управлением имеют демократичную цену, но они крайне неудобны в эксплуатации, поскольку придется постоянно помнить о необходимости включить или отключить вытяжной клапан.

Вытяжной вентилятор устанавливают с внутренней стороны отверстия, сделанного в стене, а обратный клапан и защитную решетку – с наружной стороны

Чтобы автоматизировать процесс, можно использовать таймер. Нужно будет выбрать временной график, в соответствии с этими настройками клапан будет включаться и отключаться в заданное время. Более эффективным может оказаться использование датчика, реагирующего на уровень влажности в помещении.

В этом случае устройство начнет работу, когда воздух в помещении станет слишком влажным, в при снижении влажности вентилятор остановится. Выбирая устройства автоматического регулирования, следует убедиться, что при отключении электропитания установленные ранее настройки сохраняются.

Чтобы обеспечить хороший воздухообмен в помещении, необходимо использовать достаточно мощный вентилятор. Слабый в этом отношении агрегат просто не справится с перемещением большого объема воздушных масс, в результате вентилирование будет недостаточно эффективным.

Выбор места для установки стенового вентиляционного клапана ориентирован на требования, указанные в инструкции производителем устройства

При расчетах обычно пользуются простой формулой:

М=О*В

Где:

• М – необходимая мощность вентилятора;
• О – объем помещения, в котором будет установлено устройство;
• В – повышающий коэффициент воздухообмена.

Вычислить объем комнаты, как известно из школьного курса математики, можно как произведение площади и высоты помещения. Коэффициент воздухообмена определяют в зависимости от назначения помещения.

Этот показатель должен составлять:

• для отдельного туалета – 8;
• для кухни – 15;
• для ванной комнаты или совмещенного санузла – 20.

Остается лишь определить объем комнаты и умножить его на соответствующий коэффициент, чтобы получить показатель, который поможет выбрать клапан с достаточно мощным вентилятором. Не стоит брать чрезмерно мощную модель, это вызовет только ненужные расходы и не скажется благоприятно на процессе вентилирования.

При расчете мощности вытяжного вентилятора необходимо учитывать чувствительность такого оборудования к сопротивлению системы. Наличие декоративной решетки и клапана может понизить скорость перемещения воздушного потока в три-пять и даже в десять раз. Поэтому не стоит выбирать устройство с минимальными размерами и мощностью.

Производительность вентилятора должна быть достаточной для того, чтобы через клапан уходил отработанный воздух из смежных помещений, а не только из той комнаты, в которой установлено устройство. Перед началом работ по установке вытяжного клапана с вентилятором, необходимо выбрать подходящее место.

Отверстие для вытяжного клапана лучше всего делать в верхней части наружной стены, такая позиция способствует эффективному отведению отработанного воздуха

Для этого используют стену, которая максимально удалена от места, где производится забор свежего воздуха. Обычно приточную вентиляцию устанавливают в стенах или окнах таких помещений как спальня или гостиная.

Для вытяжной вентиляции больше подходит кухня или санузел. В результате с отработанным воздухом отводятся также неприятные запахи, избыточные водяные пары и т.п.

Отверстие для вытяжного клапана нужно делать в верхней части стены. Сначала выполняют разметку, затем начинают сверление. Отверстие подходящих размеров делают дрелью и перьевым кольцевым сверлом. Иногда приходится использовать специальный инструмент с алмазной насадкой.

Отверстие для вытяжного клапана должно по размерам и конфигурации соответствовать размерам вентилятора. Обычно это круглое устройство, но иногда удобнее использовать устройство с квадратным корпусом. В этом случае отверстие под клапан нужно выдолбить с помощью перфоратора с насадкой в виде лопатки.

Диаметр и форма отверстия в стене для установки вытяжного клапана должны соответствовать характеристикам вентилятора, которым комплектуется устройство

Такие работы обычно сопровождаются большим количеством пыли, от которой не спасает даже использование промышленного пылесоса. Необходимо перед началом сверления накрыть поверхности пленкой или другими подходящими материалами, чтобы защитить их от загрязнений.

Для сверления особо толстых наружных стен из прочных материалов можно использовать машину колонкового сверления. Это дорогое оборудование, которое дешевле арендовать, чем покупать. Специализированные фирмы предоставляют услугу колонкового сверления по относительно невысокой цене, которая зависит от глубины сверления и материала стены.

Для сверления толстых стен при монтаже вытяжного клапана принудительной вентиляции можно арендовать аппарат колонкового бурения, который может справиться практически с любым материалом

Во время работы такого оборудования используется водяное охлаждение. Одновременно используется устройство для сбора отработанного материала и воды, но ее часть все же попадет на стену, этот момент следует учесть перед началом работ.

После того, как отверстие подготовлено и очищено от пыли, в него необходимо вставить муфту, она поставляется в комплекте с клапаном.

Теперь нужно отметить места крепления вентилятора. Устройство фиксируют на стене через предназначенные для этого отверстия. В качестве крепежа чаще всего используют дюбеля-распорки. Обычно между муфтой и стеной остается небольшой просвет, через который в дальнейшем может проникать воздух.

Все такие щели аккуратно задувают монтажной пеной, которая обеспечит конструкции необходимую герметичность. После этого можно начинать установку вытяжного клапана. Действовать следует очень осторожно, чтобы не повредить сам клапан во время установки и не допустить попадание внутрь него строительного мусора.

После установки нужно убедиться, что створки клапана движутся свободно, не заедают. После этого на наружной стороне стены дома нужно установить декоративную решетку, которая закроет отверстие и придаст конструкции эстетичный вид.

Чтобы улучшить эффективность работы вытяжного клапана и снизить вероятность его промерзания в зимний период, рекомендуется вокруг муфты уложить слой теплоизоляционного материала. Этот момент нужно учесть при вычислении диаметра отверстия под вытяжной клапан.

Некоторые мастера считают муфту, которой комплектуется вытяжной клапан, недостаточно прочной. Они отмечают, что при необходимости монтажа муфта может быть случайно повреждена, и рекомендуют заменить ее отрезком более прочной пластиковой трубы соответствующего диаметра.

Конструкция вытяжной вентиляции должна быть герметичной, поэтому после установки основных элементов устройства щели необходимо задуть монтажной пеной

Если такая труба окажется немного шире, чем вентилятор, который в нее вставляют, можно сделать подмотку из изоленты или другого подходящего материала, чтобы устройство входило достаточно плотно.

Изнутри вентилятор следует обеспечить электропитанием. Кабель подводят к электрощитку, при подключении в целях безопасности используют легкоплавкие предохранители.

При установке вытяжного клапана в туалете, ванной электропитание можно подключить таким образом, чтобы вентилятор включался одновременно с освещением. В этом случае таймер можно установить на отключение спустя определенный срок после того, как будет выключен свет.

Чтобы вытяжная вентиляция в туалете и ванной работала эффективно, следует обеспечить приток воздуха в эти помещения. Обычно для этого внизу дверей устанавливают специальные вентиляционные решетки.

Вытяжной вентилятор закрепляют на стене с помощью дюбелей, которые входят в комплект, а затем закрывают специальной решеткой

В процессе эксплуатации вытяжного клапана следует считаться с такой проблемой, как возникновение засоров. Если внутрь устройства проникнет мусор, это может привести к поломке клапана и затруднит работу вентилятора.

Если это произошло, устройство придется демонтировать, очистить от загрязнений и установить снова. Клапаны типа “бабочка” в зимнее время могут покрываться слоем льда, что также приводит к проблемам в работе механизма.

Нюансы монтажа

Кроме упомянутой выше модели СВК В-75 М, остальные стеновые клапана приточной вентиляции могут монтироваться в произвольное место наружной стены. Однако наиболее удачными являются следующие участки:

1. Под подоконником, рядом с батареей.

2. На уровне 2/3 от высоты оконного проема (для обычной квартиры — на высоте около 1.8-2 метра от пола).

В первом случае поступающий внутрь воздух сразу нагревается от батареи. Во втором – поступает в верхнюю часть помещения, где смешивается с теплым воздухом. Оба варианта хороши тем, что такое расположение позволяет скрыть стенной клапан за шторами.

Единственное требование, которое следует учитывать во втором случае: от места размещения приточного клапана в стене до оконного откоса должно быть минимум 30 сантиметров. В противном случае этот участок зимой может промерзать.

Об устройстве и установке клапана на примере КПВ 125 (видео)

Этапы установки

Для установки приточного клапана в стену (рассмотрим процесс монтажа для клапанов с круглым воздуховодом, про монтаж СВК В-75 М – можно почитать отдельно) потребуется:

1. Разметочный инструмент.

2. Установка алмазного бурения.

3. Ножовка (для обрезки воздуховода по необходимости).

4. Клей (если наружная решетка приклеивается к воздуховоду) или отвертка (если крепится болтами).

5. Ненужные тряпки или полиэтиленовая пленка – чтобы застелить пол в месте работы.

6. Средства защиты глаз и органов дыхания (от летящей пыли при сверлении).

Этапы установки вентиляционного клапана в стену

Установка выполняется в следующей последовательности:

1. Выбирается место установки проветривателя, учитывая упомянутые выше правила.

2. В стене сверлится сквозное отверстие. Оно должно иметь небольшой уклон (3-4 градуса) в сторону улицы – чтобы влага при попадании в воздуховод не скапливалась.

3. Сверлятся отверстия под саморезы (для крепления внутреннего корпуса).

4. «Примеряется» воздуховод: труба вставляется в отверстие, и отмечается нужная длина.

5. Излишек трубы – обрезается по отметке.

6. Внутрь воздуховода устанавливается шумоизолятор (если идет в комплекте; если нет – рекомендуется самостоятельно докупить трубный утеплитель-«скорлупу» нужного диаметра, и использовать в качестве шумоизоляции).

7. Труба вставляется в отверстие.

8. Снаружи на трубу крепится (на клей или болты) вентиляционная решетка. Жалюзи ее должны быть направлены вниз в сторону улицы, и располагаться горизонтально.

9. Внутренний корпус крепится к стене на саморезы.

10. Собирается внутренний корпус.

Этапы установки на примере клапана Домвент (видео)

Уход и эксплуатация

Приточный вентиляционный клапан в стене рекомендуется периодически чистить – внутрь воздуховода может набиваться пыль и мелкий мусор. Пылью также может засоряться и фильтр, и шумоизолятор.

Для чистки требуется демонтировать внутренний корпус и извлечь фильтр и шумоизолятор. Делать это рекомендуется в теплое время года, чтобы в комнату не задувал холодный ветер (или же отверстие придется заклеивать).

Уход за стеновым вентклапаном

Если фильтр и изолятор выполнены из синтетики (а у большинства моделей именно так) – их можно промыть в мыльной воде. После этого в обязательном порядке они должны высохнуть.

Обращать внимание требуется и на чистоту воздуховода внутри: можно заглянуть внутрь, пока фильтр и утеплитель сохнут. При наличии внутри большого слоя пыли или мелкого мусора – можно убрать его пылесосом. Как вариант — можно снять наружную решетку и продуть трубу пылесосом.

Если температура в помещении зимой начинает ощутимо снижаться (обычно это происходит при температуре за окном ниже -10º и/или при сильном ветре) – рекомендуется уменьшить проход воздуха через клапан (если есть возможность регулировки).

Рейтинг лучших пластиковых клапанов

FreeImport AAA3353

Надежный обратный клапан, который продается в собранном виде. Обеспечит качественную вентиляцию в любом помещении. Даже если поток воздуха будет небольшой, клапан откроется и устранит его, чтобы не загрязнять помещение отработанными газами. Конструкция простая, а монтаж не займет много времени. Все отверстия помечены, поэтому человеку достаточно приложить устройство к стене и нанести отметки.

Средняя цена – 160 рублей.

клапан FreeImport AAA3353

Достоинства:

• Небольшая стоимость;
• Эффективность;
• Долговечность;
• Не издает лишнего шума.

Недостатки:

• Не выявлено.

TiRo Market d-120 ОК120

Простое, но эффективное устройство, которое предотвратит загрязнение воздуха в квартире. Изготавливается полностью из пластика. Поэтому во время работы пользователь не услышит посторонних шумов. Крепление удобное, корпус изготовлен качественно и плотно прилегает к стенке, не оставляя зазоров. Диаметр – 120 мм.

Средняя цена – 270 рублей.

клапан TiRo Market d-120 ОК120

Достоинства:

• Долговечность;
• Бесшумная работа;
• Надежность;
• Качественная сборка.

Недостатки:

• Не выявлено.

Вент КО 125мм

Простой прибор, который поможет удалить неприятные запахи из квартиры, а также предотвратит их дальнейшее образование. Корпус изготавливается из прочного пластика и выдерживает незначительные нагрузки. Створки срабатывают без участия пользователя, при этом не издают хлопков. Универсальный диаметр подойдет для большинства помещений.

Продается по цене 300 рублей.

клапан Вент КО 125мм

Достоинства:

• Красивый внешний вид;
• Быстро устраняет запахи;
• Хорошая пропускная способность.

Недостатки:

• Не выявлено.

Рейтинг качественных моделей с решетками

Решетка с клапаном от ООО «Ревиззона»

Классическое устройство, которое предназначено для установки в жилых и офисных помещениях. Работа полностью бесшумная. Главная особенность конструкции – плотное прилегание к стенкам, отчего пользоваться герметиком необязательно.

Продается по цене – 500 рублей.

Решетка с клапаном от ООО «Ревиззона»

Достоинства:

• Красивый внешний вид;
• Хорошая вентиляция;
• Плотного прилегание;
• Пропускная способность;
• Простой монтаж.

Недостатки:

• Не выявлено.

AURAMAX С 5S С

Красивое современное изделие, предназначенное для установки в жилых помещениях. Конструкция предусматривает наличие вентилятора и обратного клапана, что повышает эффективность в разы и устраняет даже незначительные запахи. Продукт изготавливается из пластика. Обеспечивает плотное прилегание к стене.

Средняя цена – 1 600 рублей.

клапан AURAMAX С 5S С

Достоинства:

• Вентилятор и обратный клапан;
• Эффективность;
• Долговечность;
• Плотное прилегание к стене.

Недостатки:

• Высокая цена.

Вентиляционная решетка из ABS компании Ревиззона

Отличный продукт, который очистит воздух и украсит помещение. Решетка оснащена обратным клапаном, который срабатывает при малейшем колебании воздуха. Монтаж не занимает много времени и может проводиться обычным человеком.

Продается по цене 450 рублей.

Вентиляционная решетка из ABS компании Ревиззона

Достоинства:

• Высокий срок службы;
• Быстро срабатывает;
• Удаляет лишние запахи;
• Не шумит.

Недостатки:

• Не обнаружено.

Рейтинг лучших моделей типа «Бабочка»

ERA 12СКЦ 120мм

Классический продукт, который подойдет для установки в общественных местах или дома. Створки срабатывают при незначительном давлении, что способствует быстрому удалению воздуха. Для большей эффективности лопасти оснащены специальными пружинами. Крепление осуществляется при помощи хомутов. Внутри конструкции располагается демпферное кольцо уплотнения.

Средняя стоимость – 275 рублей.

клапан ERA 12СКЦ 120мм

Достоинства:

• Продолжительный срок службы;
• Надежность;
• Подпружиненные лопасти;
• Уплотнительное кольцо;
• Простой монтаж.

Недостатки:

• Не обнаружено.

Shuft RSK 100

Универсальный прибор, который может размещаться в любом месте, том числе на улице. Выдерживает температуры до -40 градусов и не подвергается процессу коррозии. Корпус выполнен из качественной стали, которая покрывается защитным слоем. Чтобы лопасти не стучали во время движения, присутствует резиновый уплотнитель, который поглощает весь шум.

Продается по цене 290 рублей.

клапан Shuft RSK 100

Достоинства:

• Долговечность;
• Качественный корпус;
• Не издает шума;
• Оптимальная цена.

Недостатки:

• Не выявлено.

Polar Bear RSK 355 «бабочка»

Хороший клапан, который срабатывает автоматически и не издает много шума. Корпус изготавливается из оцинкованной стали. За лопастями располагается демпферное кольцо, которое поглощает лишний шум и не отвлекает человека от работы. Клапан может устанавливаться в любом положении, что является большим преимуществом.

Продается по цене 1 280 рублей.

клапан Polar Bear RSK 355 «бабочка»

Достоинства:

• Высокий срок службы;
• Надежность;
• Автоматическая регулировка;
• Плотное прилегание;
• Лопасти выполнены из алюминия.

Недостатки:

• Высокая цена.

Советы мастеров

Стенные модели рекомендуют закладывать при строительстве стен, но возможна и их установка в готовых помещениях. Оконные клапаны не советуют устанавливать самим – легко нарушить герметичность оконных рам и потерять гарантийное обслуживание от производителя. Но главное – это правильно подобрать необходимый вам тип дополнительной вентиляции. Неудачно выбранные модели способны закупорить естественную систему вентиляции помещений, опрокинуть ее или создать некомфортные условия дополнительным шумом работающего вентилятора.
