Зачем нужно окно в мансарде?

Окна мансарды установить необходимо для того, чтобы превратить темное чердачное помещение в светлое и проветриваемое. Это поможет не только увеличить срок эксплуатации кровельного пирога, но и превратить помещение в жилое. В мансарде можно устроить несколько спален, рабочий кабинет, детскую или гостиную. От того, как планируется использовать помещение, зависит и то, какое освещение в нем должно быть. Например, для спальни не нужен яркий свет, поэтому большие окна там не потребуются, для гостиной и детской, наоборот, необходимо больше простора и хорошего освещения.

Если опыта и теоретических представлений о том, как поставить окно на мансарде, у вас нет, лучше доверить работу профессионалам. Если работа будет выполнена неправильно, окна будут пропускать холод, на этаж будет попадать влага, что неблагоприятно отразится на строении в целом и комфорте проживания в нем. Мы расскажем, как правильно выбрать окна, какое освещение должно быть и как правильно установить и утеплить конструкцию.

Где установить окно?

Устройство мансардных окон в крыше может быть разным, однако важно правильно выбрать место, где такая конструкция будет установлена. Чаще всего окна ставят между стропилами, расстоянием между ними диктуется размер окна. Стропильную систему кровли нарушать нельзя: это может привести к ее ослаблению и разрушению.

Поэтому выбор у владельцев помещения небольшой – либо ставить высокие и длинные окна, если нужно больше света, либо устанавливать несколько изделий на некотором расстоянии друг от друга.

Это наиболее оптимальный вариант, так как он позволяет равномерно распределить нагрузку между стропил, дает наиболее выгодное, равномерное освещение.

Размер окна зависит от площади мансардного этажа. Остекленная площадь должна быть от 10% от общей площади пола, чем больше остекления, тем лучше будет освещение в помещении. Важно заметить, что оконный проем делается без вмешательства в стропильную систему, однако допускается и даже желательно его усиление, так как рама и остекление имеют достаточно большой вес.

Обратите внимание на выбор окна по ширине: рама должна быть уже проема на 6 см, это расстояние потребуется как раз для утепления конструкции. Если стропила стоят достаточно близко друг к другу, и нет возможности поставить одно широкое окно, можно разместить рядом друг с другом два более узких, которые поместятся между стропил.

Высота установки мансардного окна зависит и от того, под каким углом располагается скат кровли. Если скаты пологие, окно удобнее всего будет разместить ближе к верхней части, если крутые – наоборот, ближе к низу. Оптимальная высота, наиболее удобная для использования и установки мебели, отопительных приборов – 80-130 см от пола.

Если черепица выполнена из керамики, придется разместить окна по ее краям, так как такие изделия нельзя резать. Если кровля покрыта любым листовым материалом, проблем не возникнет, и можно будет установить окно в любом удобном месте.

Стоит обратить внимание на то, что чем выше расположено окно, тем больше оно будет давать света, то же самое касается и наклона: чем он больше, тем больше света.

Выбор месторасположения окна: игра света и тени

Понятие жилого помещения под крышей однажды появилось благодаря богемной молодежи, которая любила атмосферу безмятежности и легкости. Поэтому и по сей день это пространство обустраивают так, чтобы оно было наполнено светом и было просторным. А на это уже напрямую влияет выгодная установка мансардного окна или окон, с учетом их высоты, количества и места расположения.

Так, например, в плане размещения преимущество отдают солнечной стороне. Т.е. мансардные окна выгодно размещать там, куда максимально будет заглядывать солнце. Причем у наклонных скатов в этом плане много плюсов, ведь окна под углом пропускают на 40% больше естественного освещения, чем строго вертикальные.

Это важно учитывать при выборе стены, ведь многим кажется, что в прямой стене окно будет выглядеть более привычно, чем то, что как бы нависает над мебелью и психологически менее комфортно. С другой стороны, иногда окна направляют на запад специально, чтобы под крышей встречать красивый закат в кругу семьи или друзей (или заниматься йогой):

Как выбрать место расположения мансардного окна?

Второй момент: наклонные окна убирают теневые ниши, поэтому такое помещение кажется особенно светлым. В то же время прямое окно во фронтоне оставит тени по углам скатов:

Виды мансардных окон

И, наконец, чем окон больше, тем светлее, что вполне логично. Поэтому, что касается количества самих окон, их площадь по правилам должна быть не меньше, чем 1/10 пола мансарды:

Как выбрать наклон мансардного окна при монтаже?

Простые правила проектирования

Теперь, прежде, чем как установить мансардные окна в выбранной стороне крыши, определитесь с их высотой и параметрами. Так, слишком высоко их располагают только в том случае, если планируется сразу два ряда.

В противном случае окна ставят на нормальном расстоянии от пола (90-112 см), иначе не избежать угнетающей атмосферы, как в подвале, где сами окна всегда почти под потолком. Не стоит располагать мансардное окно также слишком низко, ведь стоящий и сидящий человек должен иметь лучший обзор внешнего мира.

На высоту мансардного окна также влияет угол наклона ската. Так, чем меньше уклон кровли, чем более пологий скат, тем выше должно быть окно.

Но помните, что к окну всегда должен быть доступ, минимум для того, чтобы открыть, и максимум – чтобы через него спастись во время пожара:

Как высоко нужно размещать мансардные окна?

Вы наверняка задумались: а зачем вообще два ряда окон? Для того, чтобы наблюдать за звездами!

Типичные ошибки монтажа мансардных окон

Типичные ошибки монтажа мансардных окон

Минувшая зима стала суровым испытанием для мансардных окон. Промахи монтажников, оплошности отделочников и упущения хозяев заявили о себе самым неприятным образом — в виде протечек, наледей и повреждений. Устранение дефектов требует времени и денег. Не лучше ли с самого начала всё делать правильно?

Начнём с того, что между фасадными (вертикальными) и наклонными окнами для крыши (мансардными) существует огромная разница. Первые монтируют в солидный стеновой проём с помощью специальных крепёжных элементов — анкерных болтов. По большому счёту зоной риска в этом случае является лишь небольшой зазор между стенкой проёма и оконной коробкой, который заполняют теплоизоляционной монтажной пеной и изолируют особыми материалами (саморасширяющейся паропроницаемой лентой ПСУЛ, гидроизоляционной лентой и др.).

Мансардные окна встраивают в стропильную конструкцию скатной крыши (устанавливают между стропилами, монтируют на обрешётку). Таким образом, они становятся неотъемлемой частью кровли. Чтобы исключить протечки, необходимо в первую очередь обеспечить водонепроницаемость примыканий кровельного покрытия коконному блоку. Эту задачу позволяют решить специальные наружные оклады. Подобные изделия выпускаются для разных типов кровельных покрытий (плоских или профилированных). Важно не перепутать и поставить тот оклад, который оптимально подходит для конкретной ситуации. Чтобы не допустить промерзания, зону мансардного окна тщательно утепляют мягкой теплоизоляцией — минеральной ватой из базальтового волокна (Rockwool и др.). Стык с подкровельной гидро- и пароизоляцией скатной крыши обеспечивают изоляционные оклады и специальные элементы и изделия.

Ещё один существенный момент в установке мансардных окон — формирование, утепление и отделка откосов. Ошибки на этом этапе приводят к промерзанию, обильному образованию конденсата, а в дальнейшем — к порче отделочных материалов и даже ухудшению условий проживания в мансарде. Прежде всего, нужно сделать так, чтобы нижний откос был перпендикулярен, а верхний — параллелен полу. Под черновой обшивкой должна быть проложена мягкая теплоизоляция (но ни в коем случае не монтажная пена!). О пароизоляционном фартуке (окладе) мы уже упоминали.

Читайте также:  Теплые откосы для пластиковых окон своими руками внутри и снаружи

Между тем, чтобы правильно установить мансардное окно, не нужно быть узким специалистом в этой области. Главное — неукоснительно следовать инструкции производителя, которая, кстати, входит в комплект изделия. Надо лишь открыть книжечку и внимательно изучить процесс монтажа, причём не по письменным рекомендациям, а по доходчивым картинкам. Текста в инструкциях почти нет, все пояснения даны в понятном изобразительном виде.

При желании с установкой окна для крыши справится любой аккуратный и вдумчивый кровельщик. Однако на практике всеми работами по обустройству крыши заправляют либо нерадивые дилетанты, либо откровенные бессовестные халтурщики. Иначе говоря, основная причина возникновения проблем с наклонными окнами для крыши — некачественный монтаж и полное пренебрежение рекомендациями производителя. При этом недобросовестные монтажники прикрывают свой непрофессионализм сказками, будто мансардные окна в российском климате обречены. Дескать, это вам не Дания с Германией и Польшей. На самом деле наклонные окна для крыши отлично зарекомендовали себя в самых разных регионах нашей страны, включая Сибирь и даже Крайний Север.

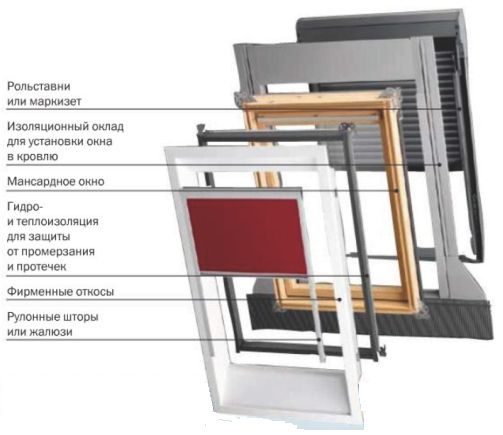

Комплект мансардного окна

Мансардное окно напоминает слоёный пирог. Причём все «коржи» и «начинки» выпускают производители оконных изделий. Ведь помимо изоляции и герметизации наклонные окна для крыши нуждаются в затенении и затемнении. От обычных портьер в мансарде с её наклонными стенами- потолками толку мало. К счастью, ко всем мансардным окнам можно подобрать «точно по фигуре» шторки, жалюзи или рольставни. Потребителям предлагается богатый выбор аксессуаров, а также множество изделий и устройств, облегчающих открывание и закрывание створок.

Не забывайте, что под мансардными окнами необходимо установить отопительные приборы, которые обеспечат конвекцию тёплого воздуха в зоне стеклопакетов, иначе зимой стёкла будут запотевать и даже покрываться ледяной коркой.

Мансардные окна допустимо встраивать в скаты с уклоном не менее 15°. Однако, некоторым хозяевам домов с почти плоскими кровлями (или владельцам квартир, расположенных на верхних этажах старых пятиэтажек) это правило не указ. Они беспечно встраивают наклонные окна в горизонтальную плоскость железобетонных перекрытий. Протечки и разрушения оконных конструкций не заставят себя ждать. Между тем существует технология монтажа мансардных окон в плоские кровли с использованием подкладочных элементов. К тому же можно приобрести специализированные комплекты окон-фонарей.

Монтажники часто забывают выставить зазоры, то есть отрегулировать положение коробки относительно поворотной створки. В результате возникают щели, которые невозможно устранить в процессе эксплуатации окна. И ещё один нюанс. Благополучие мансардных окон напрямую зависит от общего состояния скатной крыши. В результате ошибок, допущенных при укладке покрытия и монтаже гидро-, паро- и теплоизоляции, в кровельном «пироге» скапливается большое количество влаги. Вода стекает к оконным конструкциям и просачивается сквозь отделку откосов и по примыкающим к ним участкам стен.

Хозяева рассуждают так: если протечки оставили следы на откосах, то виноваты окна. И вызывают сотрудников сервисной службы производителя. После демонтажа отделки выясняется, что пароизоляция отсутствует, в роли гидроизоляции выступает обычный полиэтилен, а утеплитель мокрый, хоть выжимай. В такой ситуации требуется срочный капитальный ремонт крыши с последующей переустановкой мансардных окон.

Почему стоит заняться утеплением

Прежде стоит отметить, что утепление – это обязательная часть качественной установки оконной системы, которая впоследствии не только прослужит дольше, но отличится высокой функциональностью. Главные причины, требующие утепления:

  • Каркас окна неплотно прилегает к поверхности откосов, оставляя соответствующие швы, которые часто заполняются монтажной пеной для герметизации. Этот материал показывает отличные теплоизоляционные свойства, но часто реагирует на влагу и температурные перепады, подвергаясь разрушению и потере основных функций.
  • Оконные коробки, лишенные дополнительной отделки, плохо защищены от влияния внешних факторов. Если не провести утепление, места стыков будут подвержены попаданию воды, что под воздействием низкой температуры приводит к разрушению креплений и просадке окна.
  • После усадки конструкции образуются свободные места между оконным коробом и проемам, которые приводят к промерзанию и холодному воздуху внутри помещения.
  • Для утепленных окон не характерно скапливание изнутри конденсата, приводящего к образованию грибка или плесени.

Утепление откосов защищает оконный проем от промерзания и образования конденсата

Помимо функциональности, утепление откосов окон придаст конструкции стильный внешний вид, который гармонично сольется с интерьером помещения.

Тонкости утепления мансардных окон

В последние годы все большее число домовладельцев, стремясь расширить жилую площадь в своем доме и придать большую утилитарность чердачному помещению, трансформируют его в мансарду. Как и в любом жилом помещении, утепление мансарды становится в таком случае очень важным вопросом, непосредственно влияющим на комфорт проживающих в ней людей. Одним из основных способов утепления мансарды является утепление мансардных окон.

Вместе с тем, мансардное окно , представляя собой часть крыши, должно обладать достаточной герметичностью для того, чтобы исключить проникновение влаги внутрь жилого помещения. Таким образом, правильная установка этого элемента конструкции, а также грамотное его утепление являются ключевыми моментами в деле обеспечения комфорта для тех, кто проживает в мансарде.

Утепление мансардных окон будет достаточно эффективным, и окна будут обладать достаточной герметичностью в том случае, если соблюдаются два основных правила:

  • во-первых, в качестве мансардного окна всегда следует использовать лишь специально предназначенный для этих целей комплект, включающий в себя как оконный оклад, так и соответствующий данному предназначению теплоизоляционный материал;
  • во-вторых, установка окна должна производиться с соблюдением всех существующих норм и правил.

Поскольку основная тема нашей статьи – это утепление мансардных окон, то подчеркнем, что контролируя работу кровельщиков, следует обратить особое внимание на качество выполнения ими операций по утеплению откосов.

Больше возможностей для проведения таких операций предоставляют такие оконные модули, которые обладают заглубленной посадкой в толщу крыши. Производя окончательное оборудование мансарды, стоит задуматься об установке отопительных приборов непосредственно под окнами, что обеспечит возможность прогрева откосов и исключит отпотевание окон.>

Материалы, используемые в качестве утеплителя для мансардных окон

Для утепления мансардных окон могут использоваться различные теплоизоляционные материалы, основными из которых являются:

  • стекловата, являющаяся недорогим и чрезвычайно легким материалом, широко используемым в строительных работах. Эластичность и мягкость этого материала делают его идеальным при утеплении окон в мансардных помещениях;
  • базальтовая вата широко применяется ввиду ее универсальности;
  • пенополистирол, характеризующийся небольшой ценой, высоким уровнем прочности и долговечности.

Стекловата

Одним из наиболее популярных материалов, используемых строителями в качестве утеплителя, является стекловата. Этот материал не потребует крупных финансовых затрат и специфических профессиональных навыков для укладки. Эластичная и легкая стекловата обладает превосходными теплоизоляционными свойствами и прекрасно крепится к любой поверхности. Выбирая качественный материал, следует обращать внимание на его плотность. Оптимальным вариантом будет стекловата плотностью 30-40 кг/м3. Немаловажными преимуществами материала является его негорючесть, нетоксичность и устойчивость к любым деформациям.

Базальтовый утеплитель

Утепление мансарды изнутри минватой на основе базальта сегодня считается наиболее распространенным вариантом ее комфортного обустройства. К основным преимуществам минеральной ваты относятся гигроскопичность, высокая термостойкость и отличные теплоизолирующие показатели. Кроме того, базальтовый утеплитель позволит обеспечить хорошую звукоизоляцию, что актуально для владельцев домов с металлическим кровельным покрытием.

Пенополистерол

Популярность этого материала, широко известного как пенопласт, обусловлена его высокими теплоизоляционными качествами. Утепление мансарды пенопластом изнутри — наиболее бюджетный способ создания оптимального микроклимата в помещении. Легкий, недорогой и практичный пенопласт прост в монтаже и устойчив к воздействиям агрессивной среды. Его существенным недостатком является высокая горючесть. И этот момент обязательно должен быть учтен при выборе подходящего утеплителя.

Способы утепления мансардного окна.

Утепление мансардного окна изнутри может быть произведено даже непрофессионалами. Эта процедура довольно проста, и главным правилом при ее выполнении является аккуратность и внимательность мастера. Существует несколько вариантов утепления мансардных окон, и чтобы определиться, какой из них больше всего подойдет вашим целям, необходимо подробно изучить особенности каждого из них.

Укладка материала между стропилами

Самый доступный метод утепления мансардных окон — это укладка теплоизоляционного материала между стропилами. Действуя таким образом, следует обязательно учитывать ряд нюансов. В частности, необходимо обратить внимание на глубину системы стропил. И если она окажется недостаточно глубокой, стропила следует нарастить деревянными накладками.

Укладывая теплоизоляционный материал, необходимо следить за тем, чтобы он нигде не провисал и плотно прилегал ко всем поверхностям. При выполненной гидроизоляции, зазор между ней и утеплителем должен составлять не менее 2 см.

Читайте также:  Сэндвич-панели для откосов: монтаж и отделка оконных конструкций, размеры и установка сэндвичных продуктов на окна

С использованием комплексных материалов

Еще один способ утепления мансардных окон заключается в применении комплексных материалов, которые также успешно выполняют функции гидравлической защиты. В этом случае утепление может быть произведено как над, так и под стропилами. Прокладывая утеплители над стропилами, необходимо будет использовать специальные фальцевые соединения. Основным недостатком этого метода утепления является практическое отсутствие свободной циркуляции воздуха, а это значит, что в конструкции мансарды должна быть предусмотрена надежная пароизоляция.

Утепление с гидроизоляцией

Основной миссией гидроизоляции в мансардном помещении является предохранение утеплителя от попадания влаги снаружи. Укладка гидроизоляционной пленки происходит с помощью крепежей, которые не нанесут ей вреда. Слои утеплителя и гидроизоляции укладываются над стропилами, что позволяет сохранить полезную площадь мансарды. И это главное преимущество данного метода.

Материалы для утепления мансардного окна

К материалам, применяемым для утепления мансардных окон, предъявляется ряд особых требований. Качественные утеплители должны обладать надежными эксплуатационными характеристиками, в том числе хорошей теплопроводностью, долговечностью и устойчивостью к температурным перепадам. Поэтому прежде чем остановить свой выбор на каком-либо материале, следует внимательно ознакомиться с его основными свойствами.

Подготовка крыши к установке окна

Идем далее. Выбор окна должен быть удачным не только для создания нужного уровня освещения, но и для самой стропильной системы. Хорошо, если ширина окна будет на 2-5 см меньше, чем расстояние между стропилами. Тогда не нужно будет добивать дополнительные бруски, а такую нишу удобно заполнять утеплителем (хотя из без него вполне можно обойтись).

Т.к. расстояние между стропилами обычно составляет 60 см, почти все производители выпускают свои окна с коробкой шириной от 550 мм. Но если окно необычной формы и так сделать не получится, тогда стропильную систему в этом месте попросту подгоняют под ширину имеющегося окна, хоть это и не очень хорошо.

Вырезание отверстия в крыше зависит от того, какое именно кровельное покрытие уже уложено. Например, если оно штучное, то отдельные элементы легко демонтировать, не затрагивая все кровельное покрытие крыши:

Как установить мансардное окно на мягкой кровле?

Если кровельное покрытие цельное, листовое, то придется в буквальном смысле вырезать в крыше отверстие:

Как самостоятельно вырезать мансардное окно на крыше?

Вот схема расположения дополнительных брусков для установки окна:

Процесс монтажа мансардного окна: шаг за шагом

Как подобрать размер мансардного окна

Большинство производителей выпускают окна от 45 до 94 см шириной, и от 90 до 160 см высотой. Этого достаточно для большинства чердаков и мансард. При выборе размера окна важны три фактора:

  1. Площадь остекления для дневного света. Нормальной считается площадь остекления в соотношении 1:10, то есть на 10 м2 площади мансарды нужно 1 м2 остекления. См. Рис 1
    Мансардные окна дневной светРасчет освещения через мансардное окно
    Рис 1 Мансардные окна расчет освещеия
  2. Шаг стропильной системы (расстояние между двумя соседними стропилами). К примеру, если расстояние между стропилами 800 мм, то идеально в такой проем встанет окно 74 см шириной. Хотя это правило наименее строгое. Если по задумке дизайнера и плану помещения нужны более широкие или наоборот узкие окна, стропила и обрешетку переделывают под нужный габарит. См. Рис 2
    Мансардрное окно в стропильной системе
    Монтаж окна в обрешетку

    Правда это дополнительное время и трудозатраты, но красивое окно именно там где вы хотите того стоит.

    Соблюдайте рекомендуемые производителями зазоры при монтаже окон (Рис 3). Это очень важно в долгосрочной перспективе. Ведь стропильная система подвержена усадке и небольшим смещениям от сезонных колебаний температуры.

    Правила установки мансардного окна
    Рис 3 Правила установки мансардного окна
  3. Угол ската кровли –  от него зависит высота окна. Верхний край окна должен находиться на комфортной для человека высоте, нижний край не рекомендуется опускать ниже 90 см. Чаще всего у нас покупают окна высотой от 1,18 до 1,4м, что связано с наиболее распространенным и комфортным углом ската порядка 50 °. Рекомендованные высоты окон в зависимости от углов приведены на Рис 4

Как выбрать размер окна в зависимости от угла ската

Фиксация рамы в стропильной системе

У каждой крыши есть свой определенный шаг стропил, который проектируется исходя из целой совокупности возможных нагрузок. Но порой окно приходится вставлять значительно уже, или значительно шире этого шага. И для обоих случаев существуют свои технические решения, как и для нестандартных ситуаций.

Если окно уже шага стропил

Если так получилось, что окно явно уже имеющегося шага стропил, тогда вот что нужно делать. Раме необходимо будет на что-то опираться, а поэтому на определенном расстоянии, параллельно обрешетке, нужно установить монтажные рейки и закрепить на них коробку:

Что делать, если окна уже или шире шага стропил?

Бывает, что мансардное окно выбрано ну совсем узкое, например в стиле готики. В таком случае придется несколько дополнить стропильную конструкцию крыши, установив вспомогательный фрагмент стропила рядом с окном и специальные контррейки для его фиксации.

Сами контррейки нужно расположить на расстоянии 30-50 см от верхнего и нижнего края рамы (если установить их еще ближе к раме, возникнут проблемы с отделкой окна). Вот эти элементы и будут удерживать мансардное окно на месте.

Если окно шире шага стропил

Здесь придется повозиться больше, чем в предыдущем варианте. Ведь теперь придется затронуть саму стропильную систему, а именно подрезать стропила, что крайне нежелательно. Саму конструкцию нужно будет обязательно укрепить вспомогательными балками. Стоит ли говорить о том, что лучше вообще не трогать стропила, ведь на каждое из них идет своя нагрузка от крыши?

Но раз уже так получилось, и одно большое окно не получится заменить двумя небольшими, тогда вам понадобятся дополнительные горизонтальные балки. Размещать их нужно на расстоянии 30-50 см от нижнего и верхнего края окна, а вертикальные – на 2-5 см от самой оконной коробки (для отделки):

Как вырезать в крыше отверстие для окна?

Вот еще один мастер-класс, демонстрирующий процесс монтажа окна, которое шире шага стропил:

Монтаж мансардного окна: шаг за шагом

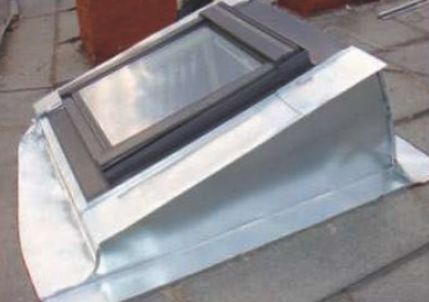

Нестандартные варианты установки

Сложные варианты установки мансардных окон встречаются реже, чем стандартные, но все же бывают. Виной тому бурная фантазия современных архитекторов, которые в борьбе за своих клиентов едва ли не переворачивают дома вверх ногами (хотя и такие проекты уже существуют). А в необычных проектах окна располагают как уже получится, и о некоторых таких вариантах мы вам расскажем.

Например, довольно проблематична установка мансардного окна в крышу с декоративным кровельным покрытием. Дело в том, что крайне важно, чтобы гидроизоляционный слой крыши (который всегда есть под финишным кровельным покрытием) был надежно соединен с окладом и гидроизоляционным фартуком окна.

А для этого нужно, чтобы само окно оказалась расположенным в одной плоскости кровли. Для чего под раму окна устанавливают специальный подставочный брус – вот и все решение проблемы.

Строят сегодня также скругленные скаты. На них также возможна установка окна, только оно будет утоплено в саму плоскость крыши.

А вот для любителей созерцать звезды тоже есть свои решения: монтаж окна прямо в коньке крыши. Так освещение, конечно, получается максимальным.

Это реализуют двумя путями: либо располагают два окна по обоим сторонам от конькового бруса, на расстоянии 50 см от верха, и сам брус при этом остается нетронутым и продолжает выполнять свою несущую функцию дальше. Второй вариант – изначально построить стропильную систему без конькового бруса, с висячими и наслонными стропилами. А между окнами устанавливают специальный коньковый элемент.

Еще мансардные окна часто устанавливают в комбинации, для устройства под крышей зимнего сада. В таком случае между окнами по горизонтали и вертикали оставляют всего 100 мм, а количество самих окон остается неограниченным. Их ставят лесенкой, трапецией или в виде треугольника. Обычно для этой цели оклады делают по специальному заказу.

Как утеплить мансардные окна?

В технологическом отношении утепление мансардных окон не является чересчур сложной процедурой, поэтому выполнить ее сможет даже человек, не искушенный в области строительства. Единственное условие, которое нужно соблюдать, утепляя мансардные окна, — это щепетильность и тщательность выполнения всех операций.

В первую очередь, производится установка наружных окладов мансардного окна, которые обеспечивают водонепроницаемость конструкции.

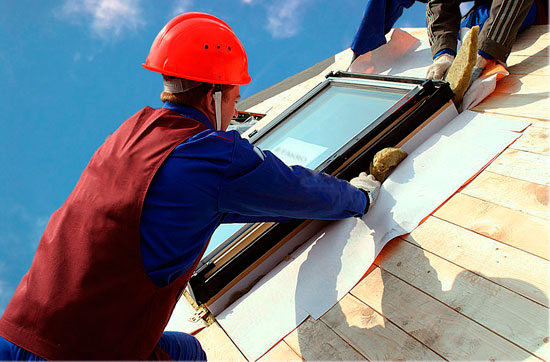

Закончив установку оконного блока, можно приступать к укладке утеплителя. Материал, используемый в качестве теплоизоляции, нужно укладывать таким образом, чтобы он занимал всю площадь откосов. Причем все зазоры, имеющиеся между оконной системой и элементами кровли, должны быть тщательно заполнены с помощью используемого теплоизоляционного материала.

Чтобы свести к минимуму величину зазора, заполняемого теплоизоляцией, еще на стадии расчетов необходимо с особой точностью определить размеры намечаемого оконного проема.

Как и при утеплении любых других элементов конструкции дома , утепление мансардного окна следует закончить, покрыв утеплитель слоем гидроизоляционного материала.

Читайте также:  Технологии утепления откосов окон

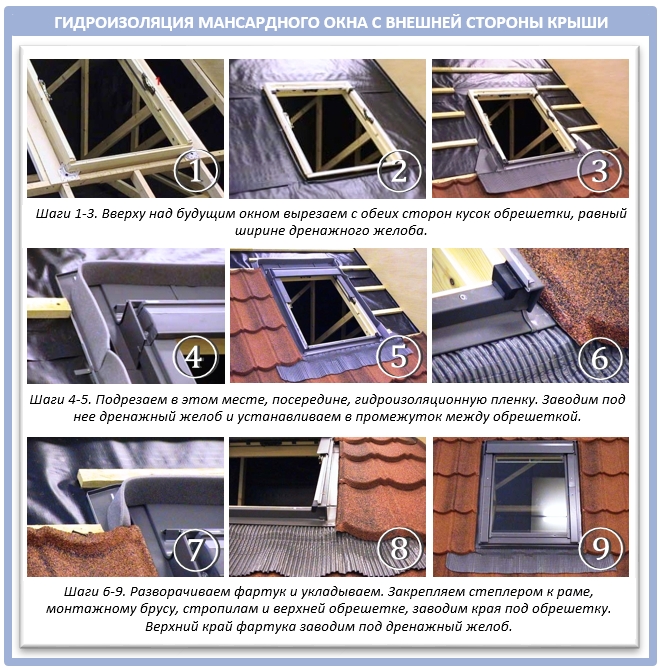

Особенности гидроизоляции

Герметизация мансардного окна является одной из самых важных задач: так как проем находится в кровле и располагается под наклоном, велика вероятность, что при недостаточной герметизации он будет пропускать влагу в помещение, а стекло станет запотевать, что тоже не лучшим образом сказывается на состоянии стен и кровельного пирога. Особенности проведения работ:

  • Над оконным проемом обязательно нужно поставить дренажный желоб. Гидроизоляцию размещают вокруг конструкции, потребуется завести ее и под желоб, между обрешеткой. Это нужно для того, чтобы влага попадала в него, а не на конструкцию.
  • Для качественной защиты окна от воды применяют гидроизоляционный фартук, который продается вместе с окнами. Его потребуется уложить вокруг рамы как можно плотнее, прикрепляют к брусу обрешетки, используя для этого строительный степлер.
  • После монтажа фартука настилают материал кровли и переходят к установке оклада. Начинают с нижнего фартука, затем переходят к верхнему, боковые монтируют в последнюю очередь.
  • Оклад крепят к обрешетке, сделанной для оконной рамы. Для того чтобы оклад плотно прилегал к окну, его придавливают специальным элементом, также продающимся в комплекте с окном.
  • Стыки нельзя закрывать монтажной пеной, так как она под воздействием солнца быстро приходит в негодность применяют специальные водостойкие герметики.



Как утеплить откосы мансардного окна?

Утепление играет важную роль, поскольку позволяет не только защитить конструкцию от промерзания, но и избавиться от сквозняков, сэкономить на отоплении, так как теплый воздух будет больше держаться внутри помещения.

Если есть возможность, изделие лучше всего установить до того, как в помещении была выполнена чистовая отделка. Для того чтобы создать проем, нужно наметить его изнутри таким образом, чтобы не были задеты стропила.

От последних нужно отступить 2-3 см с каждой стороны. Будущая гидроизоляция должна перекрывать кровельный материал на 20 см.

Материал заводят внутрь, прикрепляют при помощи степлера, после этого снимают часть кровельного покрытия, со стропил срезают обрешетку для кровли.

Установка мансардных окон своими руками лишит вас гарантии на изделие, однако если вы достаточно уверены в своих силах, можете проделать работу сами, следуя инструкции. Важную роль играет качество установки окон, то, как они будут отрегулированы. Важно не оставить щелей, через которые с улицы сможет проникать влага и холодный воздух.

Слабое место мансардных окон который требует особого внимания чтоб избежать промерзания и образование конденсата.

Утеплить окна мансарды своими руками можно уже после монтажа основной конструкции: для этого по всей ширине откосов с внутренней стороны монтируют теплоизоляционный материал. Важно, чтобы утеплитель закрыл все зазоры. Применять рекомендуется влагостойкие виды утеплителя, например, экструзионный пенополистирол.

Утепление мансардного окна

Обустройство мансарды в чердачном помещении — один из самых распространенных и простых способов увеличения полезной площади частного дома.

Пространство под кровлей хозяева могут использовать на свое усмотрение, однако в процессе обдумывания возможных вариантов не следует сбрасывать со счетов тот факт, что это место является одним из самых холодных в доме.

Поэтому, приводя чердак в жилой вид, особое внимание стоит уделить окнам, частично выполняющих функции кровли, не пропускающей внутрь дома влагу и холод. Утепление мансардных окон является важной задачей, успешно решив которую, вы можете создать в помещении уютную и благоприятную для повседневной жизни атмосферу.

Способы утепления мансардного окна

Утепление мансардного окна изнутри может быть произведено даже непрофессионалами. Эта процедура довольно проста, и главным правилом при ее выполнении является аккуратность и внимательность мастера. Существует несколько вариантов утепления мансардных окон, и чтобы определиться, какой из них больше всего подойдет вашим целям, необходимо подробно изучить особенности каждого из них.

Установка оклада

Начинают монтаж оклада снизу вверх. Сначала устанавливают нижний гофрированный фартук, потом верхний и боковые. В самом конце ставят на окно накладки.

Оклады различных производителей имеют свои особенности установки, поэтому нужно следовать приложенной инструкции. Например, некоторые окна имеют на раме резиновый уплотнитель, а у других его нет. Оклад может быть волнистым или плоским, выбор зависит от того, осуществляется ли монтаж мансардных окон в металлочерепицу плоскую или волнистую. Все части оклада стыкуют и прикрепляют их к обрешетке и раме. Нижний фартук прикрепляют к кровельному материалу сверху. В завершение работы на оклад прикрепляют специальный элемент, к которому будет плотно прилегать кровельный материал.

Для заделки стыков между проемом и рамой можно использовать только специальные герметики, а не монтажную пену. После навешивания створки снимают защитное покрытие с окна. Внутри помещения обязательно делают монтаж откосов мансардных окон. Нижний откос делают вертикальным, а верхний – горизонтальным. Именно такое их расположение способствует наилучшей циркуляции воздуха.

Если установка была произведена правильно, ремонт мансардных окон потребуется не скоро, а их эксплуатация будет удобной.

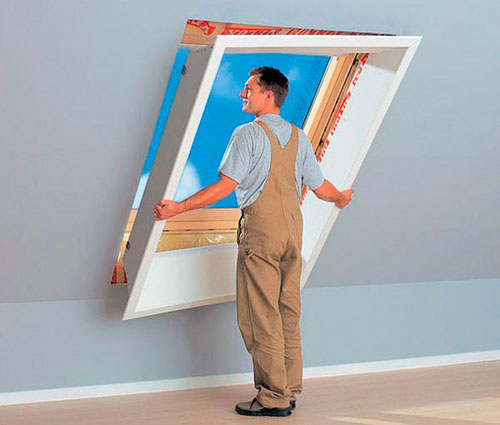

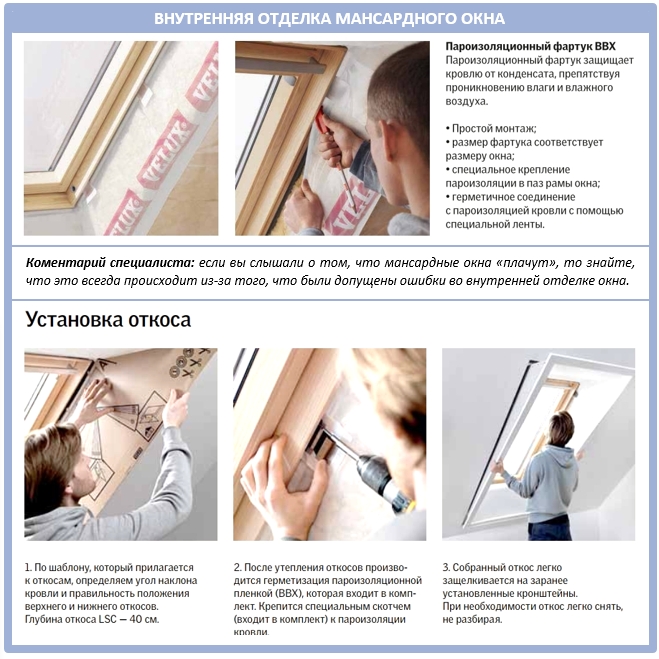

Монтаж откосов

Практичные откосы фирма Farko так же поставляются вместе с окнами и являются очень долговечными.  Необходимо с помощью шаблона выпилить откосы. С помощью саморезов соединить короб. Вставить в проем окна и прикрутить саморезами. Затем короб демонтировать и отрезать лишнее. На расстоянии 30 см прикрепить кронштейны и установить короб в проем.

Правильный монтаж окна Farko позволит им служить долго и качественно.

Финишные работы: фиксация деталей и гидроизоляция

Многие производители делают свои окна довольно удобными для монтажа, под стандартный шаг стропил:

Фиксация окна в крыше дома: иллюстрация

Следующим шагом устанавливают систему водоотводных желобов, которые еще называются окладом окна. Этот элемент необходим для отвода  атмосферных осадков.

Почти во всех современных мансардных окнах в комплект входит наружный специальный изоляционных оклад и весь необходимый крепеж, которых вполне достаточно. Но для уверенности в герметичности окна обычно специалисты советуют все-таки применять дополнительные изоляционные материалы.

Собирают оклад так: первым монтируют нижний элемент, потом боковые части и верхний. Затем прибивают кляммеры, а на них защелкивают нижнюю часть желоба:

Как своими руками установить окно в мансарде?

Далее накладку крепят к раме, а по периметру окна укладывают уплотнитель для зимней герметизации. И, наконец, всю конструкцию желоба с уплотнителем прижимают накладкой:

Гидроизоляционный фартук для мансардного окна

Переходим к гидроизоляции окна. Так, утеплитель нередко закладывают между стропилами и откосами изнутри мансардного помещения, а снаружи оконную коробку изолируют манжетой.

Например, современные уплотняющие манжеты делают из специального паропроницаемого материала, по типу того, что укладывают под кровлю. В качестве дополнительного утеплителя также используют пояс из шерсти, который заталкивают между оконной коробкой и брусками крыши. Также прямо в коробку возможно встроить вспененный полипропилен.

Изнутри помещения мансардное окно накрывают пароизоляционным фартуком. Он должен защищать оконный проем не только от влаги, но и от конденсата. Точнее сказать, фартук как раз и собирает конденсат:

Как защитить окно мансарды от протеков?
Пароизоляция мансардного окна изнутри помещения

Влагостойкая лента обеспечивает особенно плотное соединение окна с гидроизоляцией кровли. Без нее трудно обойтись, если окно приходится монтировать прямо в готовую крышу, ведь в таком случае к имеющейся гидроизоляции крыши уже сложно подобраться.

А снаружи полотна гидроизоляции заводят под кровельное покрытие:

Дополнительная обрешетка для кровельного окна

Если вы все сделали правильно, ваша мансарда станет уютной, светлой и теплой. Благодаря наличию таких окон ее можно делить на зоны, ставить перегородки и обустраивать внутри подкровельного пространства отдельные, вполне функциональные помещения. Ведь площадь мансарды обычно равна площади всего дома!



Распространенные ошибки при утеплении

Одной из самых распространенных ошибок при утеплении мансардных окон является использование монтажной пены в процессе работы. Расширяясь после застывания, пена может оказать деформирующее воздействие на оконные конструкции и их герметичные свойства будут нарушены.

Выполняя работы по теплоизоляции мансардных окон, следует тщательно соблюдать последовательность действий и укладывать элементы утепления в строго определенной последовательности.

Нарушение вентиляционного режима — еще одна распространенная ошибка при укладке утепления. Чтобы ее избежать, необходимо проследить, чтобы зазор между гидроизоляцией и черепицей составлял не менее 40 мм.

Следует также учесть, что гидроизоляционную пленку нужно крепить таким образом, чтобы между ней и утеплителем оставался воздушный промежуток шириной не менее 20 мм.

Благоустраивая мансарду, следует внимательно отнестись к соблюдению всех тонкостей утеплительных работ, и тогда в этом помещении в любую погоду будут царить уют и комфорт.

Фотогалерея:









Видео. Монтаж мансардных окон

Источники
  • https://art-pol58.ru/bez-rubriki/uteplenie-otkosov-mansardnyh-okon.html
  • https://kvartirado.ru/uteplenie-otkosov-mansardnyx-okon.html
  • https://KrovGid.com/montazh/montazh-mansardnogo-okna.html
  • https://techkomplect.ru/novosti/uteplenie-mansardnogo-okna/
  • https://nasha-stroyka.com.ua/article/kak-pravilno-montirovat-i-yteplyat-mansardnie-okna/
  • https://kryshadoma.com/cherdak/kak-ustanovit-mansardnye-okna-svoimi-rukami.html
  • https://fin-era.ru/instructions/instruktsiya-po-montazhu-mansardnyih-okon-farko.html
  • https://balashiha.mdsk-dom.ru/uslugi/montazh-mansardnyx-okon/
  • https://luchshiebani.ru/otkosy/uteplenie-otkosov-mansardnyh-okon.html

Все окна
